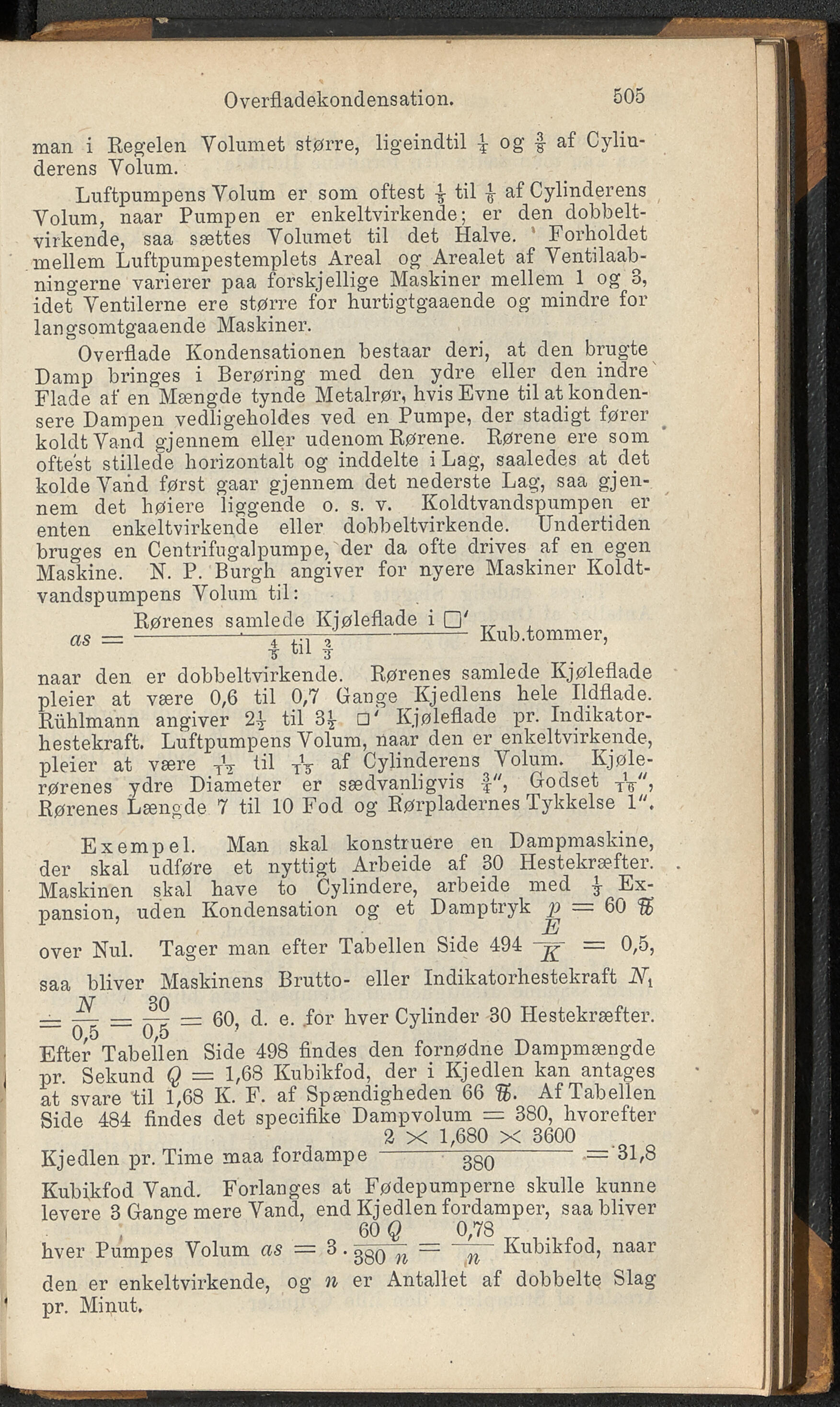

Overfladekondensation. 505 man i Regelen Volumet større, ligeindtil og 4 af Cylin- derens Volum. Luftpumpens Volum er som oftest | til | af Cylinderens Volum, naar Pumpen er enkeltvirkende; er den dobbelt- virkende, saa sættes Volumet til det Halve. Forholdet mellem Luftpumpestemplets Areal og Arealet af Ventilaab- ningerne varierer paa forskjellige Maskiner mellem 1 og 3, idet Ventilerne ere større for hurtigtgaaende og mindre for langsomtgaaende Maskinel’. Overflade Kondensationen bestaar deri, at den brugte Damp bi’inges i Berøring med den ydre eller den indre Flade af en Mængde tynde Metalrør, hvis Evne til at konden- sere Dampen vedligeholdes ved en Pumpe, der stadigt fører koldt Vand gjennem eller udenom Rørene. Rørene ere som oftest stillede horizontalt og inddelte i Lag, saaledes at det kolde Vand først gaar gjennem det nederste Lag, saa gjen- nem det høiere liggende o. s. v. Koldtvandspumpen er enten enkeltvirkende eller dobbeltvirkende. Undertiden bruges en Centrifugalpumpe, der da ofte drives af en egen Maskine. N. P. Burgh angiver for nyere Maskiner Koldt- vandspumpens Volum til: Rørenes samlede Kjøleflade i □' Tr , as — ----------*—. ,--------------Kub.tommer, hl i naar den er dobbeltvirkende. Rørenes samlede Kjøleflade pleier at være 0,6 til 0,7 Gange Kjedlens hele Hdflade. Ruhlmann angiver 2| til 3^ □' Kjøleflade pr. Indikator- hestekraft. Luftpumpens Volum, naar den er enkeltvirkende, pleier at være til af Cylinderens Volum. Kjøle- rørenes ydre Diameter er sædvanligvis Godset TVZ5 Rørenes Længde 7 til 10 Fod og Rørpladernes Tykkelse 1". Exempel. Man skal konstruere en Dampmaskine, der skal udføre et nyttigt Arbeide af 30 Hestekræfter. Maskinen skal have to Cylindere, arbeide med | Ex- pansion, uden Kondensation og et Damptryk 79 — 60 ® over Nul. Tager man efter Tabellen Side 494 = 0,5, saa bliver Maskinens Brutto- eller Indikatorliestekraft — Æ ___ __ gø, (j e for hver Cylinder 30 Hestekræfter. 0,5 0,5 Efter Tabellen Side 498 findes den fornødne Dampmængde pr. Sekund Q = 1,68 Kubikfod, der i Kjedlen kan antages at svare til 1,68 K. F. af Spændigheden 60 %. Af Tabellen Side 484 findes det specifike Dampvolum = 380, hvorefter 2 X 1,680 X 3600 Kjedlen pr. Time maa fordampe ggø — 31,8 Kubikfod Vand. Forlanges at Fødepumperne skulle kunne levere 3 Gange mere Vand, end Kjedlen fordamper, saa bliver 60 Q 0,78 hver Pumpes Volum as — 3. ggg n — n Kubikfod, naar den er enkeltvirkende, og n er Antallet af dobbelte Slag pr. Minut, __________
