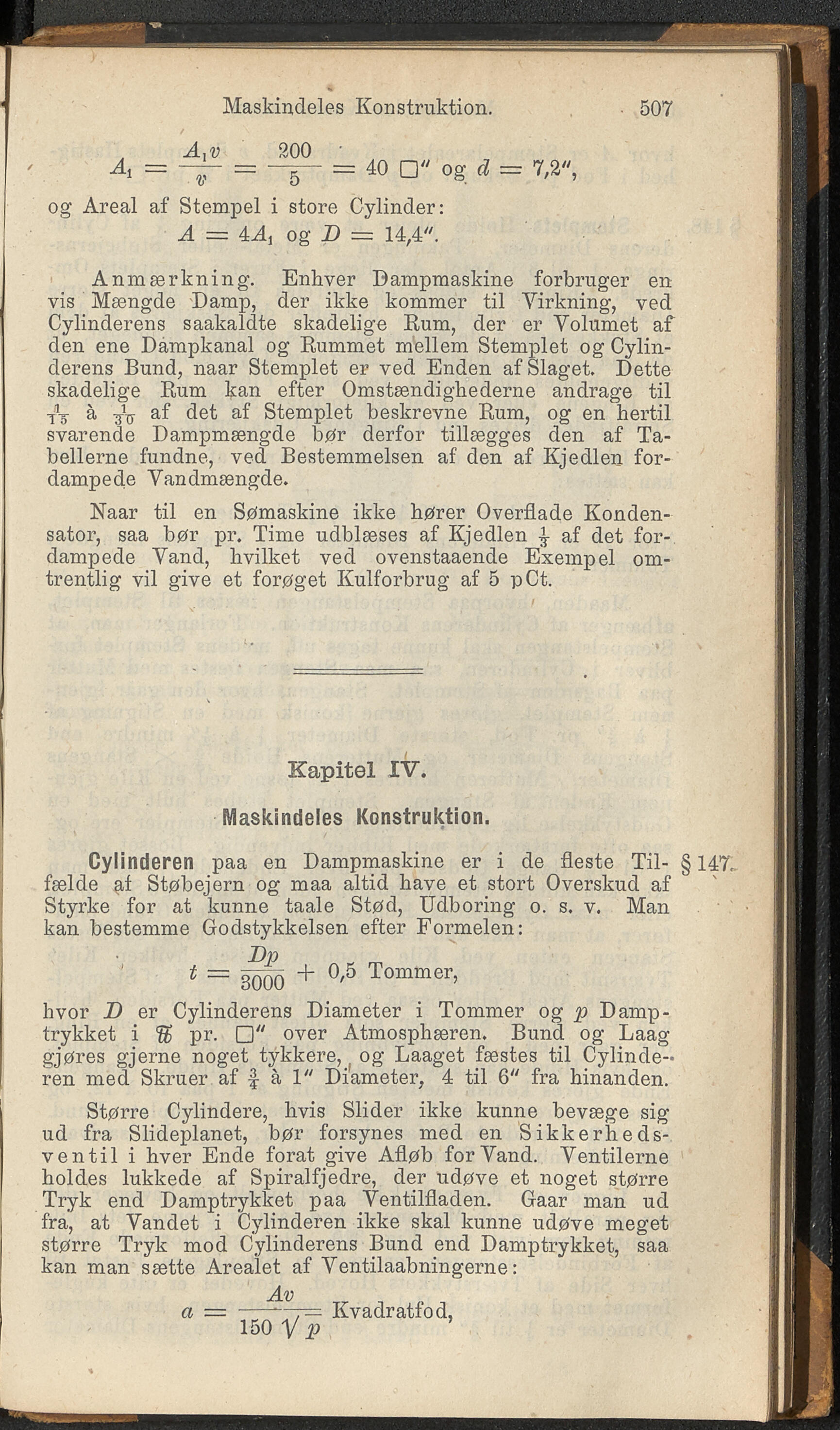

Maskindeles Konstruktion. 507 A,v 200 a = -f- = =40 °" a =7'2"’ og Areal af Stempel i store Cylinder: A = 4At og D — 14,4"- Anmærkning. Enhver Dampmaskine forbruger en vis Mængde Damp, der ikke kommer til Virkning, ved Cylinderens saakaldte skadelige Rum, der er Volimiet af den ene Dampkanal og Rummet mellem Stemplet og Cylin- derens Bund, naar Stemplet er ved Enden af Slaget. Dette skadelige Rum kan efter Omstændighederne andrage til A ® A af det af Stemplet beskrevne Rum, og en hertil svarende Dampmængde bør derfor tillægges den af Ta- bellerne fundne, ved Bestemmelsen af den af Kjedlen for- dampede Vandmængde. Naar til en Sømaskine ikke hører Overflade Konden- sator, saa bør pr. Time udblæses af Kjedlen | af det for- dampede Vand, hvilket ved ovenstaaende Exempel om- trentlig vil give et forøget Kulforbrug af 5 pCt Kapitel IV . Maskindeles Konstruktion. Cylinderen paa en Dampmaskine er i de fleste Til- §147. fælde af Støbejern og maa altid have et stort Overskud af Styrke for at kunne taale Stød, Udboi'ing o. s. v. Man kan bestemme Godstykkelsen efter Formelen: t = gQQQ + 0,5 Tommer, hvor D er Cylinderens Diameter i Tommer og p Damp- ti’ykket i ® pr. □" over Atmosphæren. Bund og Laag gjøres gjerne noget tykkere, og Laaget fæstes til Cylinde- ren med. Skruer af | å 1" Diameter, 4 til 6" fra hinanden. Større Cylindere, hvis Slider ikke kunne bevæge sig ud fra Slideplanet, bør forsynes med. en Sikkerheds- ventil i hver Ende forat give Afløb for Vand. Ventilerne holdes lukkede af Spiralfjedre, der udøve et noget større Tryk end Damptrykket paa Ventilfladen. Gaar man ud fra, at Vandet i Cylinderen ikke skal kunne udøve meget større Tryk mod Cylinderens Bund end Damptrykket, saa kan man sætte Arealet af Ventilaabningerne: Av a — ----Kvadratfod, 150 Vp ’
