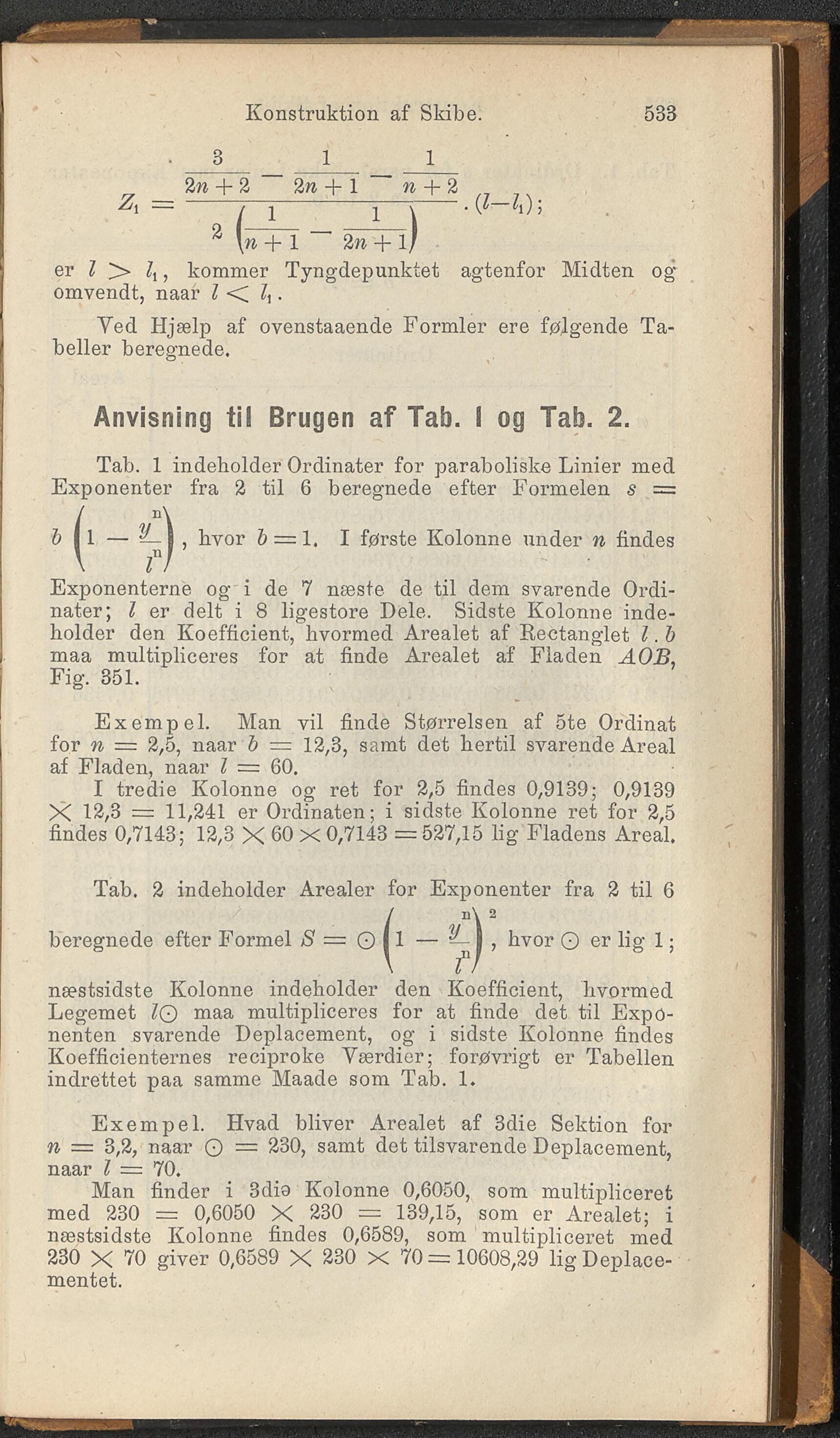

Konstruktion af Skibe. 533 • 3 1 1 2n + 2 ~ 2/z + 1 — n + 2 /7 7 x Z] — , । 1 \ 3 \n + 1 ~ 2n + 1/ er kommer Tyngdepunktet agtenfor Midten og omvendt, naar l <Z b . Ved Hjælp af ovenstaaende Formler ere følgende Ta- beller beregnede. Anvisning til Brugen af Tab. I og Tab. 2. Tab. 1 indeholder Ordinater for paraboliske Linier med Exponenter fra 2 til 6 beregnede efter Formelen s = hvor b = 1. I første Kolonne under n findes Exponenterne og i de 7 næste de til dem svarende Ordi- nater; l er delt i 8 ligestore Dele. Sidste Kolonne inde- holder den Koefficient, hvormed Arealet af Rectanglet l.b maa multipliceres for at finde Arealet af Fladen AO'B, Fig. 351. Exempel. Man vil finde Størrelsen af 5te Ordinat for n — 2,5, naar b — 12,3, samt det hertil svarende Ai’eal af Fladen, naar l = 60. I tredie Kolonne og ret for 2,5 findes 0,9139; 0,9139 X 12,3 — 11,241 er Ordinaten; i sidste Kolonne ret for 2,5 findes 0,7143; 12,3 X 60 x 0,7143 — 527,15 lig Fladens Areal. Tab. 2 indeholder Arealer for Exponenter fra 2 til 6 (n\ 2 1 — J , hvor O er lig 1; næstsidste Kolonne indeholder den Koefficient, hvormed Legemet IQ maa multipliceres for at finde det til Expo- nenten svarende Deplacement, og i sidste Kolonne findes Koefficienternes reciproke Værdier; forøvrigt er Tabellen indrettet paa samme Maade som Tab. 1. Exempel. Hvad bliver Arealet af 3die Sektion for n = 3,2, naar O = 230, samt det tilsvarende Deplacement, naar l — 70. Man finder i 3dia Kolonne 0,6050, som multipliceret med 230 — 0,6050 X 230 = 139,15, som er Arealet; i næstsidste Kolonne findes 0,6589, som multipliceret med 230 X 70 giver 0,6589 X 230 X 70 = 10608,29 ligDeplace- mentet.
