Teori För Friktionen
Med Särskildt Afseende Å Dess Tillämpning På Maskiner För Höjning Och Sänkning Af Tyngder
Forfatter: O.E. Westin
År: 1890
Forlag: Central-Tryckeriet
Sted: Stockholm
Sider: 78
UDK: 531.4
Søgning i bogen
Den bedste måde at søge i bogen er ved at downloade PDF'en og søge i den.
Derved får du fremhævet ordene visuelt direkte på billedet af siden.
Digitaliseret bog
Bogens tekst er maskinlæst, så der kan være en del fejl og mangler.

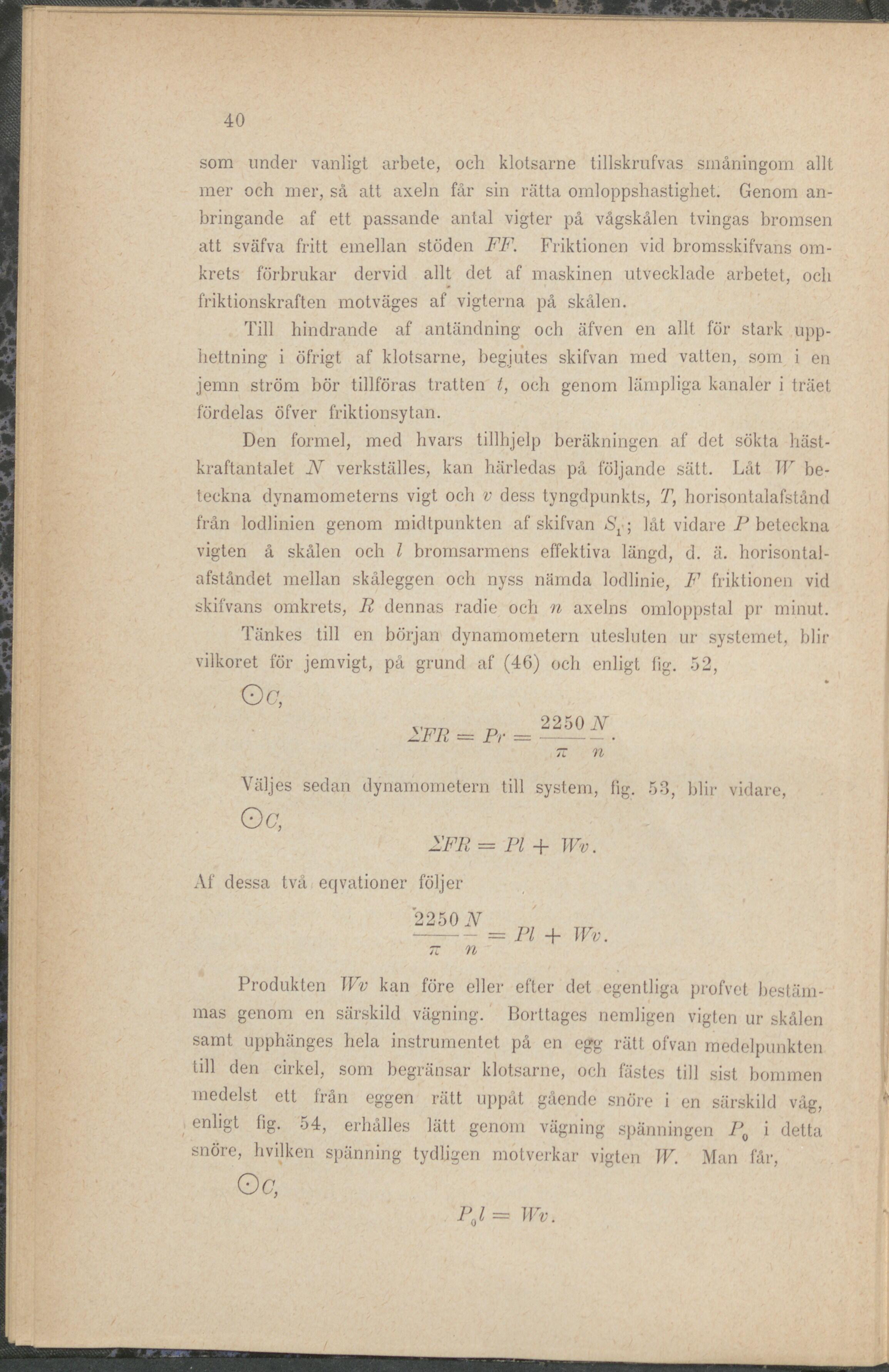

40
som under vanligt arbete, ocli klotsarne tillskrufvas småningom allt
mer och mer, så alt axe]n får sin rätta omloppshastighet. Genom an-
bringande af ett passande antal vigter på vågskålen tvingas bromsen
att sväfva fritt emellan stiiden FF. Friktionen vid bromsskifvans om-
krets förbrukar dervid allt det af maskinen utvecklacle arbetet, och
friktionskraften motväges af vigterna på skålen.
Till hindrande af antändning och äfven en allt för stark upp-
hettning i öfrigt af klotsarne, begiutes skifvan med vatten, som i en
jernn ström bör tiUföras tratten t, och genom lämpliga kanaler i träet
fördelas öfver friktionsytan.
Den formel, med hvars tillhjelp beräkningen af det sökta häst-
kraftantalet N verkstäUes, kan härledas på foljande sätt. Låt TE be-
teckna dynamometerns vigt och v dess tyngdpunkts, T, horisontalafstånd
från lodlinien genom midtpunkten af skifvan ; låt vidare P beteckna
vigten å skålen och l bromsarmens effektiva längd, d. ä. horisontal-
afståndet mellan skåleggen och nyss nämda lodlinie, F friktionen vid
skifvans omkrets, R dennas radio och n axelns omloppstal pr minut.
Tankes till en början dynarnometern utesluten ur systemet, blir
vilkoret för jern vigt, på grund af (46) och enligt fig. 52,
O c,
7T n
ViiJjes sedan dynarnometern till system, fig. 53, biir vidare,
0(7,
FFR = PI + Wv.
Af dessa två eqvationer följer
Produkten Wv kan fore eller efter del egentliga profvet bestain-
mas genom en särskild vägning. Borttages nemligen vigten ur skålen
samt upphänges hela instrumentet på cn egg rätt ofvan medelpunkten
till den cirkel, som begränsar klotsarne, och lastes till sist bommen
medelst ett från eggen rätt uppåt gående snore i en sarskild våg,
enligt fig. 54, erhålles lätt genom vägning spänningen 7J0 i delta
snore, hvilken spanning tydligen motverkar vigten IK. Man får,
Qc,
Pol = Wv.
