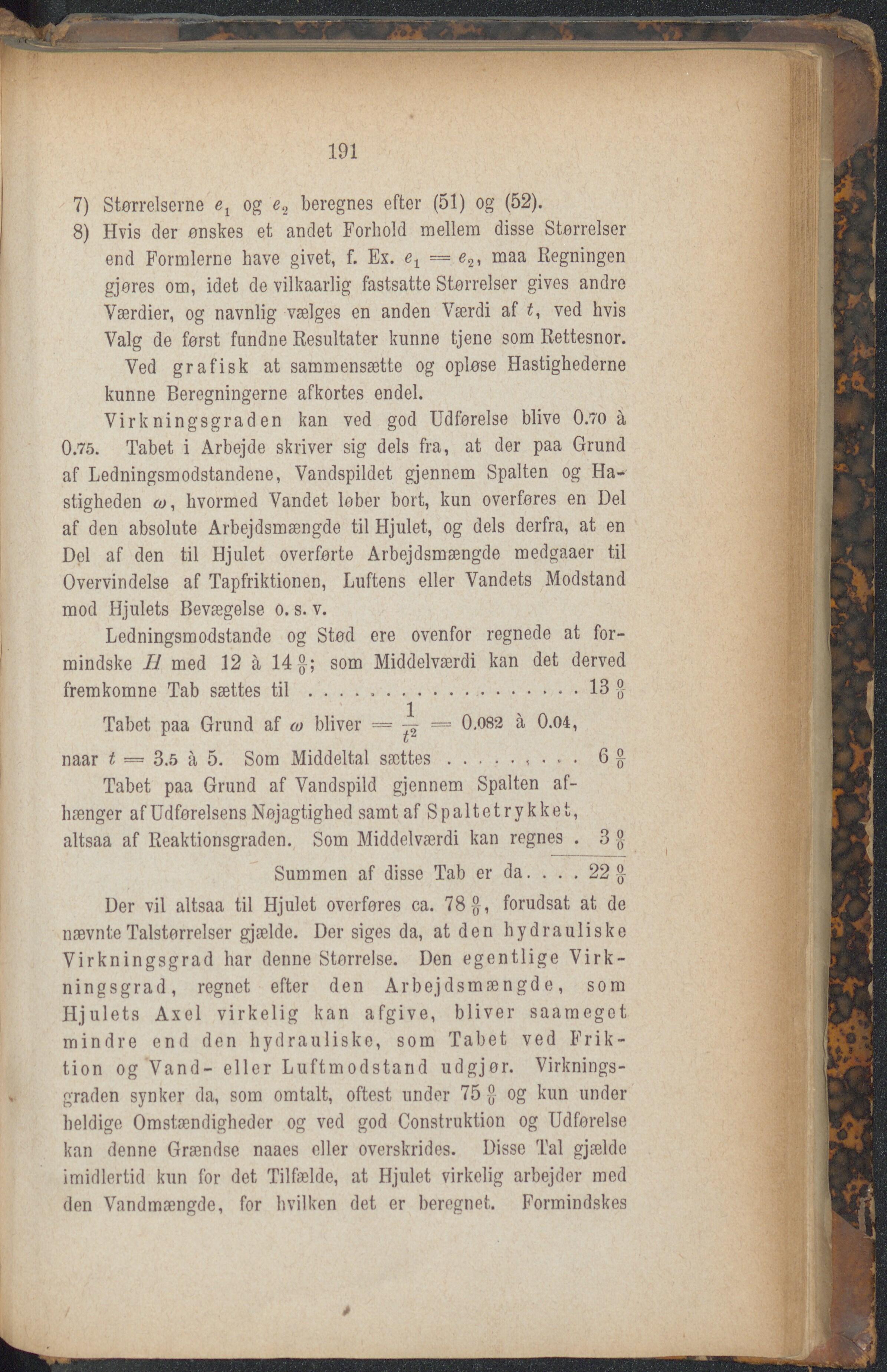

191 7) Størrelserne et og e2 beregnes efter (51) og (52). 8) Hvis der ønskes et andet Forhold mellem disse Størrelser end Formlerne have givet, f. Ex. ex = e2, maa Regningen gjores om, idet de vilkaarlig fastsatte Størrelser gives andre Værdier, og navnlig vælges en anden Værdi af t, ved hvis Valg de først fundne Resultater kunne tjene som Rettesnor. Ved grafisk at sammensætte og opløse Hastighederne kunne Beregningerne afkortes endel. Virkningsgraden kan ved god Udførelse blive 0.70 å 0.75. Tabet i Arbejde skriver sig dels fra, at der paa Grund af Ledningsmodstandene, Vandspildet gjennem Spalten og Ha- stigheden <y, hvormed Vandet lober bort, kun overføres en Del af den absolute Arbejdsmængde til Hjulet, og dels derfra, at en Del af den til Hjulet overførte Arbejdsmængde medgaaer til Overvindelse af Tapfriktionen, Luftens eller Vandets Modstand mod Hjulets Bevægelse o. s. v. Ledningsmodstande og Sted ere ovenfor regnede at for- mindske 7/ med 12 å 14 som Middelværdi kan det derved fremkomne Tab sættes til .............................13 ° Tabet paa Grund af m bliver — ~ — 0.082 å 0.04, naar t — 3.5 å 5. Som Middeltal sættes..........__ . . . 6 ° Tabet paa Grund af Vandspild gjennem Spalten af- hænger af Udførelsens Nøjagtighed samt af Spaltetrykket, altsaa af Reaktionsgraden. Som Middelværdi kan regnes . 3 § Summen af disse Tab er da. . . . 22 $ Der vil altsaa til Hjulet overføres ca. 78 °, forudsat at de nævnte Talstørrelser gjælde. Der siges da, at den hydrauliske Virkningsgrad har denne Størrelse. Den egentlige Virk- ningsgrad, regnet efter den Arbejdsmængde, som Hjulets Axel virkelig kan afgive, bliver saamegct mindre end den hydrauliske, som Tabet ved Frik- tion og Vand- eller Luftmodstand udgjør. Virknings- graden synker da, som omtalt, oftest under 75 ° og kun under heldige Omstændigheder og ved god Construktion og Udførelse kan denne Grændse naaes eller overskrides. Disse Tal gjælde imidlertid kun for det Tilfælde, at Hjulet virkelig arbejder med den Vandmængde, for hvilken det er beregnet. Formindskes
