Forelæsninger over Maskinlære
Første Del: Kraftmaskinerne

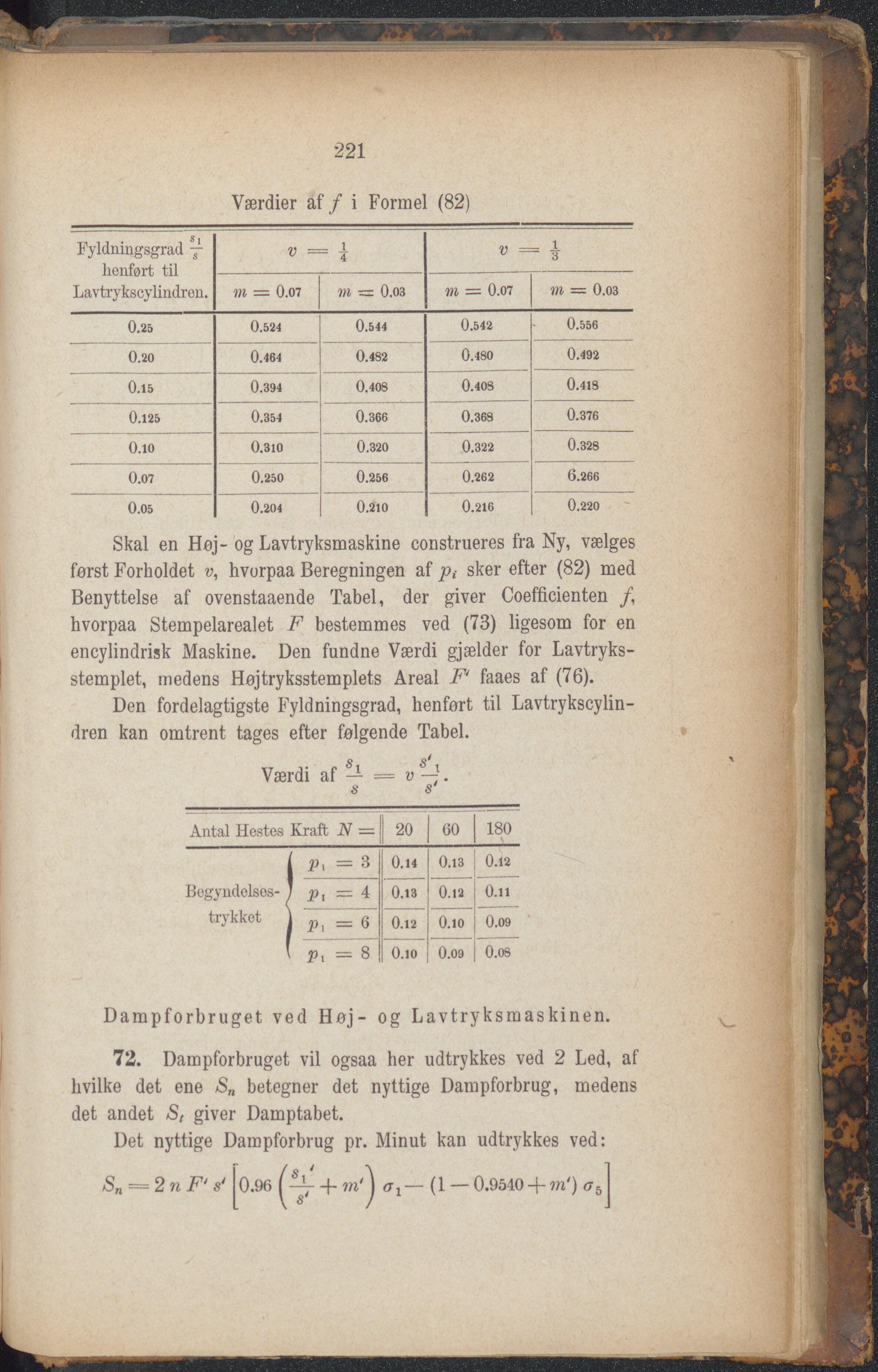

221 Værdier af / i Formel (82) Fyldningsgrad y henført til Lavtrykscylindren. V = 1 v = i m = 0.07 m ~ 0.03 m = 0.07 m — 0.03 0.25 0.524 0.544 0.542 0.556 0.20 0.464 0.482 0.480 0.492 0.15 0.394 0.408 0.408 0.41S 0.125 0.354 0.366 0.368 0.376 0.10 0.310 0.320 0.322 0.328 0.07 0.250 0.256 0.262 6.266 0.05 0.2O4 0.210 0.216 0.220 Skal en Høj- og Lavtryksmaskine construeres fra Ny, vælges først Forholdet v, hvorpaa Beregningen af sker efter (82) med Benyttelse af ovenstaaende Tabel, der giver Coefficienten /, hvorpaa Stempelarealet F bestemmes ved (73) ligesom for en encylindrisk Maskine. Den fundne Værdi gjælder for Lavtryks- stemplet, medens Hojtryksstemplets Areal F' faaes af (76). Den fordelagtigste Fyldningsgrad, henført til Lavtrykscylin- dren kan omtrent tages efter følgende Tabel. Værdi af — = v • s s' Antal Hestes Kraft = 20 60 180 , Pi = 3 0.14 0.13 0.12 Begyndelses- ' Pi = 4 0.13 0.12 O.n trykket 1 Pi = 6 0.12 O.io 0.09 Pi — 8 0.10 0.09 0.08 Dampforbruget ved Høj- og Lavtryksmaskinen. 72. Dampforbruget vil ogsaa her udtrykkes ved 2 Led, af hvilke det ene Sn betegner det nyttige Dampforbrug, medens det andet 8, giver Damptabet. Det nyttige Dampforbrug pr. Minut kan udtrykkes ved: Sn = 2 n F' s' . /s, 0.96 -L- + m \ s (1 — 0.9540+ m') <75
