Forelæsninger over Maskinlære
Første Del: Kraftmaskinerne

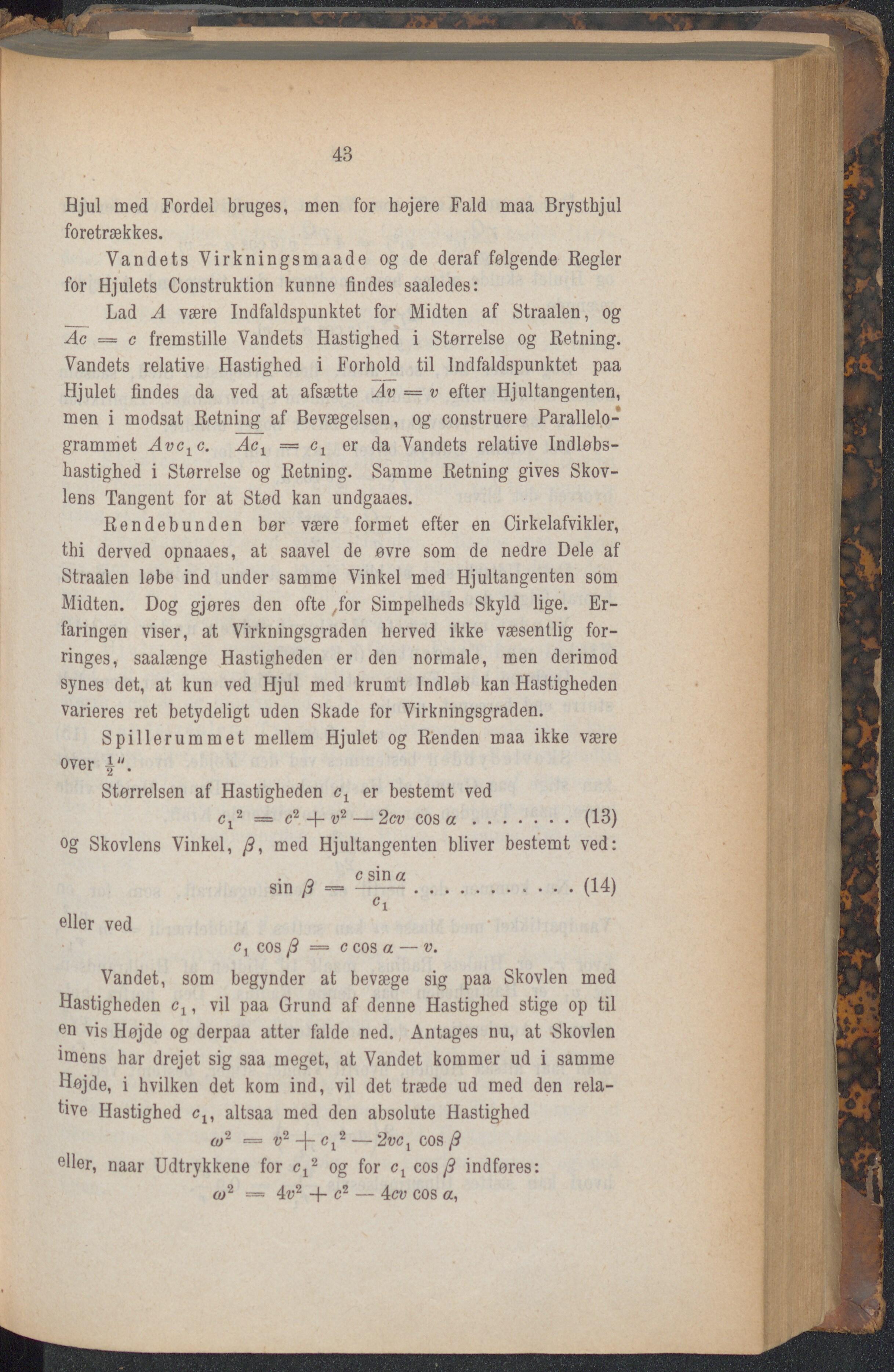

43 Hjul med Fordel bruges, men for højere Fald maa Brysthjul foretrækkes. Vandets Virkningsmaade og de deraf følgende Regler for Hjulets Construktion kunne findes saaledes: Lad A være Indfaldspunktet for Midten af Straalen, og Ac = c fremstille Vandets Hastighed i Størrelse og Retning. Vandets relative Hastighed i Forhold til Indfaldspunktet paa Hjulet findes da ved at afsætte Av — v efter Hjultangenten, men i modsat Retning af Bevægelsen, og construere Parallelo- grammet Avclc. Acx — ct er da Vandets relative Indlobs- hastighed i Størrelse og Retning. Samme Retning gives Skov- lens Tangent for at Stød kan undgaaes. Kendebunden bør være formet efter en Cirkelafvikler, thi derved opnaaes, at saavel de øvre som de nedre Dele af Straalen løbe ind under samme Vinkel med Hjultangenten som Midten. Dog gjores den ofte for Simpelheds Skyld lige. Er- faringen viser, at Virkningsgraden herved ikke væsentlig for- ringes, saalænge Hastigheden er den normale, men derimod synes det, at kun ved Hjul med krumt Indløb kan Hastigheden varieres ret betydeligt uden Skade for Virkningsgraden. Spillerummet mellem Hjulet og Renden maa ikke være over Størrelsen af Hastigheden ct er bestemt ved c12 — c2 4- v2 — 2cv cos a............(13) og Skovlens Vinkel, med Hjultangenten bliver bestemt ved: h c sin a sm ß = ......................... (14) ci eller ved c, cos ß = c cos a — v. Vandet, som begynder at bevæge sig paa Skovlen med Hastigheden c1, vil paa Grund af denne Hastighed stige op til en vis Højde og derpaa atter falde ned. Antages nu, at Skovlen imens har drejet sig saa meget, at Vandet kommer ud i samme Højde, i hvilken det kom ind, vil det træde ud med den rela- tive Hastighed altsaa med den absolute Hastighed cv2 = v2 4~ Cj2 — 2vcx cos ß eller, naar Udtrykkene for cx2 og for cx cosß indføres: < y2 — 4r2 + c2 — 4cv cos a,
