Forelæsninger over Maskinlære
Første Del: Kraftmaskinerne

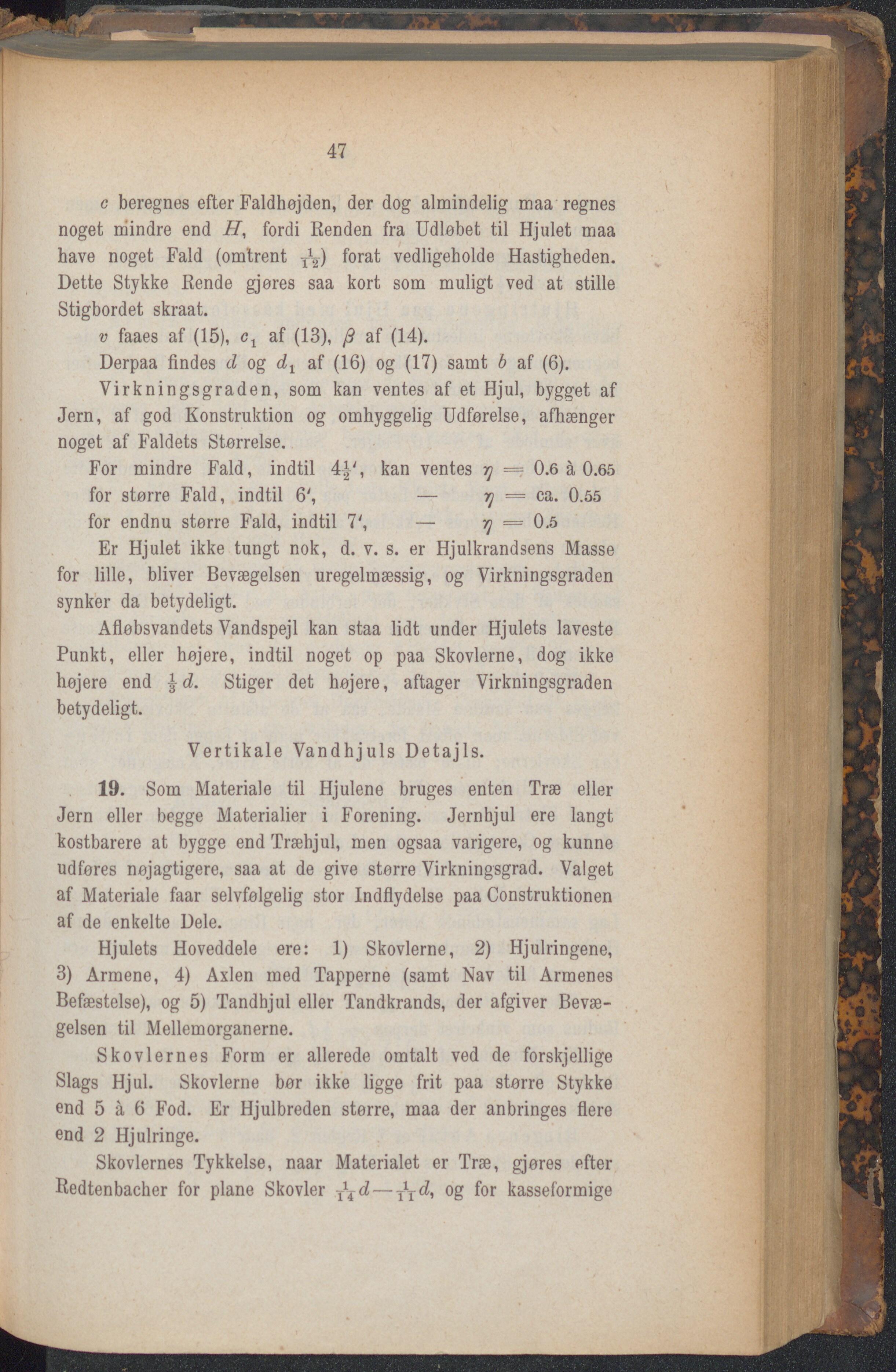

47 c beregnes efter Faldhøjden, der dog almindelig maa regnes noget niindre end H, fordi Renden fra Udløbet til Hjulet maa have noget Fald (omtrent T^) forat vedligeholde Hastigheden. Dette Stykke Rende gjøres saa kort som muligt ved at stille Stigbordet skraat. v faaes af (15), cx af (13), ß af (14). Derpaa findes d og af (16) og (17) samt b af (6). Virkningsgraden, som kan ventes af et Hjul, bygget af Jern, af god Konstruktion og omhyggelig Udførelse, afhænger noget af Faldets Størrelse. For mindre Fald, indtil 4|', kan ventes 7) — 0.6 å 0.65 for større Fald, indtil 6', — y = ca. 0.55 for endnu større Fald, indtil 7', — r] = 0.5 Er Hjulet ikke tungt nok, d. v. s. er Hjulkrandsens Masse for lille, bliver Bevægelsen uregelmæssig, og Virkningsgraden synker da betydeligt. Afløbsvandets Vandspejl kan staa lidt under Hjulets laveste Punkt, eller højere, indtil noget op paa Skovlerne, dog ikke højere end |d. Stiger det højere, aftager Virkningsgraden betydeligt. Vertikale Vandhjuls Detajls. 19. Som Materiale til Hjulene bruges enten Træ eller Jern eller begge Materialier i Forening. Jernhjul ere langt kostbarere at bygge end Træhjul, men ogsaa varigere, og kunne udføres nøjagtigere, saa at de give større Virkningsgrad. Valget af Materiale faar selvfølgelig stor Indflydelse paa Construktionen af de enkelte Dele. Hjulets Hoveddele ere: 1) Skovlerne, 2) Hjulringene, 3) Armene, 4) Axlen med Tapperne (samt Nav til Armenes Befæstelse), og 5) Tandhjul eller Tandkrands, der afgiver Bevæ- gelsen til Mellemorganerne. Skovlernes Form er allerede omtalt ved de forskjellige Slags Hjul. Skovlerne bor ikke ligge frit paa større Stykke end 5 å 6 Fod. Er Hjulbreden større, maa der anbringes flere end 2 Hjulringe. Skovlernes Tykkelse, naar Materialet er Træ, gjøres efter Redtenbacher for plane Skovler -fad— ^d, og for kasseformige
