Vejledning for Elektriske Installatører
II. Vekselstrøm

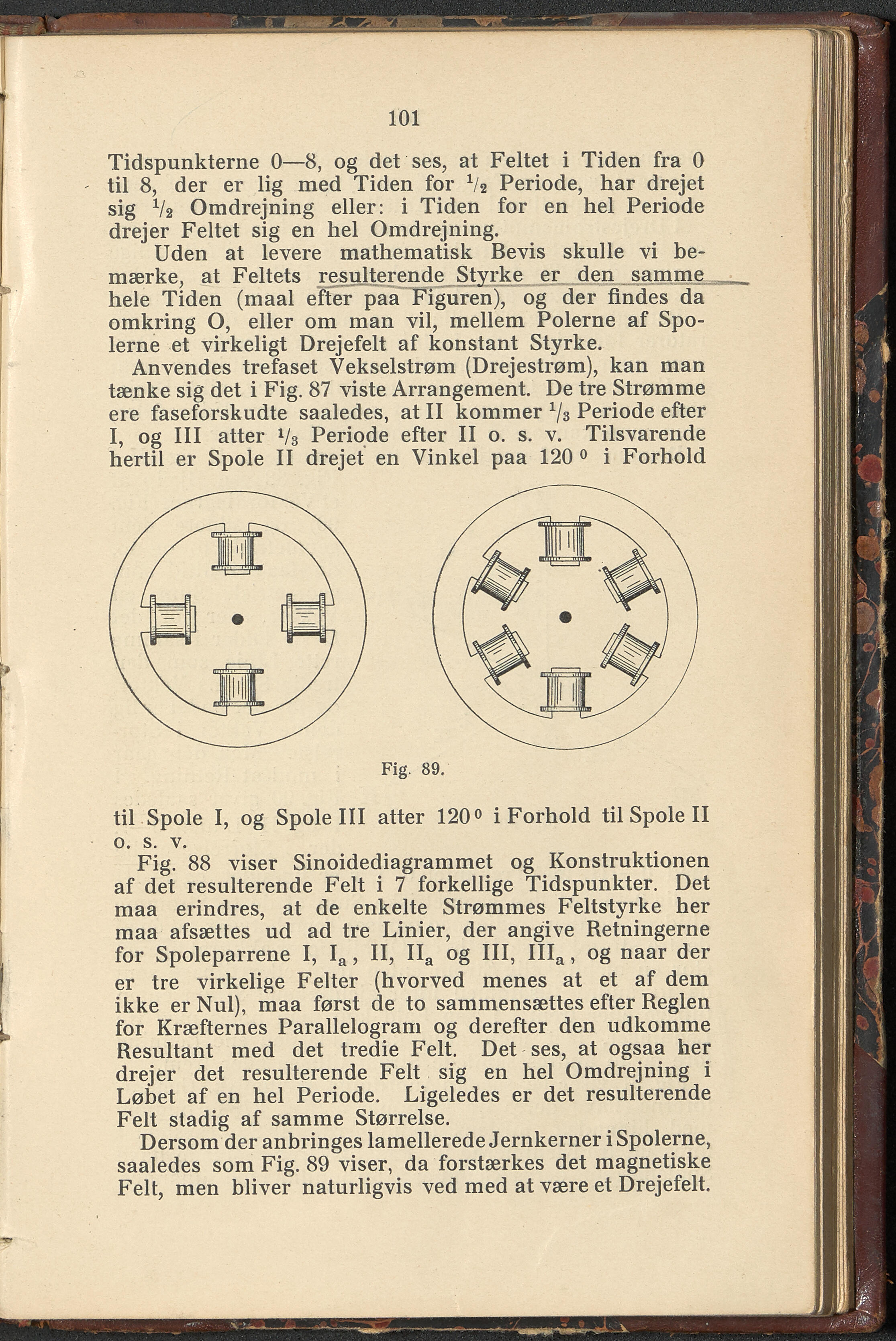

101 Tidspunkterne 0—8, og det ses, at Feltet i Tiden fra 0 til 8, der er lig med Tiden for Vs Periode, har drejet sig x/2 Omdrejning eller: i Tiden for en hel Periode drejer Feltet sig en hel Omdrejning. Uden at levere mathematisk Bevis skulle vi be- mærke, at Feltets resulterende Styrke er den samme hele Tiden (maal efter paa Figuren), og der findes da omkring O, eller om man vil, mellem Polerne af Spo- lerne et virkeligt Drejefelt af konstant Styrke. Anvendes trefaset Vekselstrøm (Drejestrøm), kan man tænke sig det i Fig. 87 viste Arrangement. De tre Strømme ere faseforskudte saaledes, at II kommer Periode efter I, og III atter 1/3 Periode efter II o. s. v. Tilsvarende hertil er Spole II drejet en Vinkel paa 120 0 i Forhold Fig. 89. til Spole I, og Spole III atter 120° i Forhold til Spole II o. s. v. Fig. 88 viser Sinoidediagrammet og Konstruktionen af det resulterende Felt i 7 forkellige Tidspunkter. Det maa erindres, at de enkelte Strømmes Feltstyrke her maa afsættes ud ad tre Linier, der angive Retningerne for Spoleparrene I, Ia, II, IIa og III, IIIa, og naar der er tre virkelige Felter (hvorved menes at et af dem ikke er Nul), maa først de to sammensættes efter Reglen for Kræfternes Parallelogram og derefter den udkomme Resultant med det tredie Felt. Det ses, at ogsaa her drejer det resulterende Felt sig en hel Omdrejning i Løbet af en hel Periode. Ligeledes er det resulterende Felt stadig af samme Størrelse. Dersom der anbringes lamelierede Jernkerner i Spolerne, saaledes som Fig. 89 viser, da forstærkes det magnetiske Felt, men bliver naturligvis ved med at være et Drejefelt
