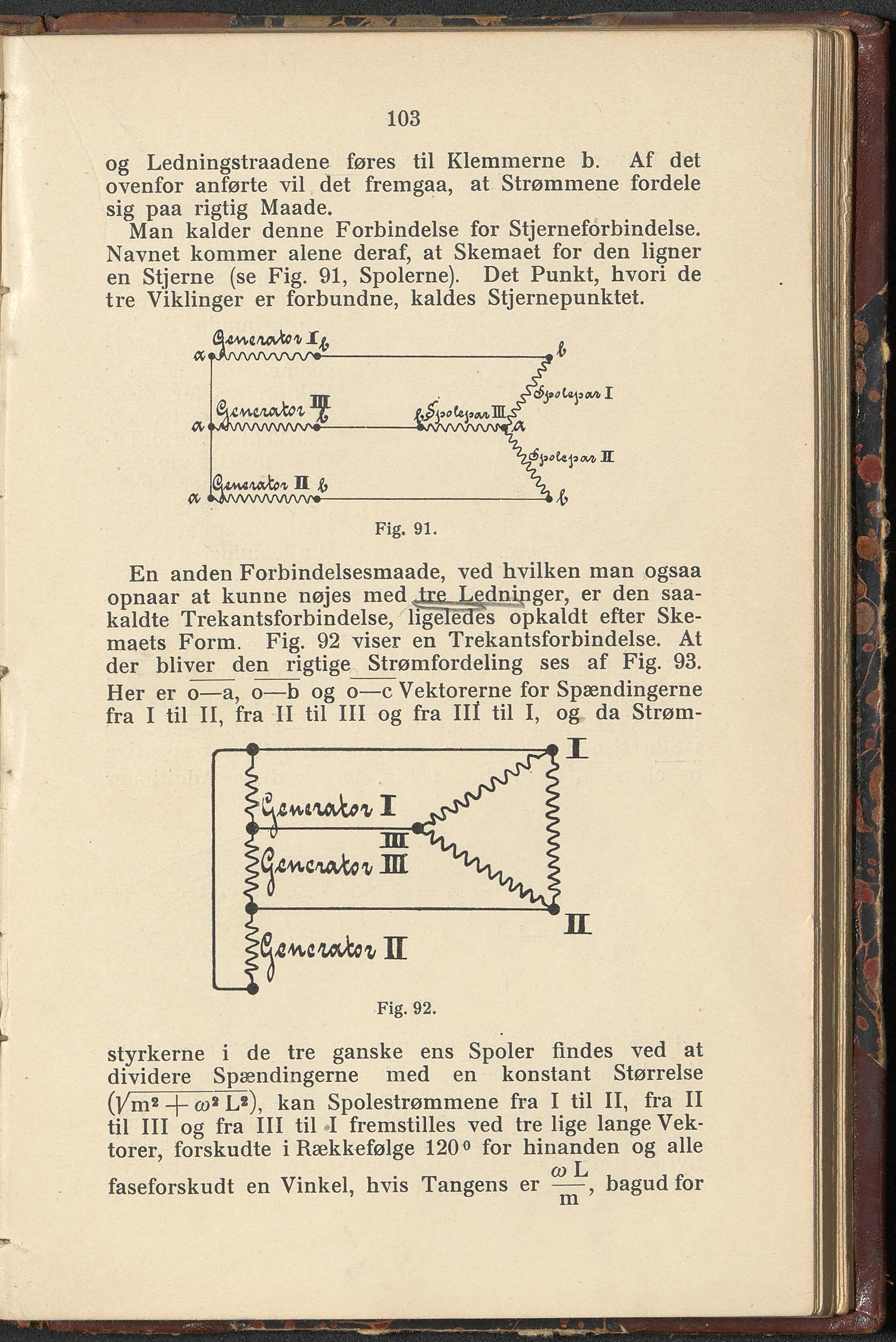

103 og Ledningstraadene føres til Klemmerne b. Af det ovenfor anførte vil det fremgaa, at Strømmene fordele sig paa rigtig Maade. Man kalder denne Forbindelse for Stjerneforbindelse. Navnet kommer alene deraf, at Skemaet for den ligner en Stjerne (se Fig. 91, Spolerne). Det Punkt, hvori de tre Viklinger er forbundne, kaldes Stjernepunktet. fÅ/VWVVVV*— II $ A- *^A/VVVW\/W«— Fig. 91. En anden Forbindelsesmaade, ved hvilken man ogsaa opnaar at kunne nøjes med ^XJ^Ledniiiger, er den saa- kaldte Trekantsforbindelse, ligeledes opkaldt efter Ske- maets Form. Fig. 92 viser en Trekantsforbindelse. At der bliver den rigtige Strømfordeling ses af Fig. 93. Her er o—a, o—b og o—c Vektorerne for Spændingerne fra I til II, fra II til III og fra III til I, og da Strøm- HI Fig. 92. styrkerne i de tre ganske ens Spoler findes ved at dividere Spændingerne med en konstant Størrelse (]/m2 + coa L2), kan Spolestrømmene fra I til II, fra II til III og fra III til I fremstilles ved tre lige lange Vek- torer, forskudte i Rækkefølge 120° for hinanden og alle 7 CD L faseforskudt en Vinkel, hvis Tangens er --, bagudfor
