Vejledning for Elektriske Installatører
II. Vekselstrøm

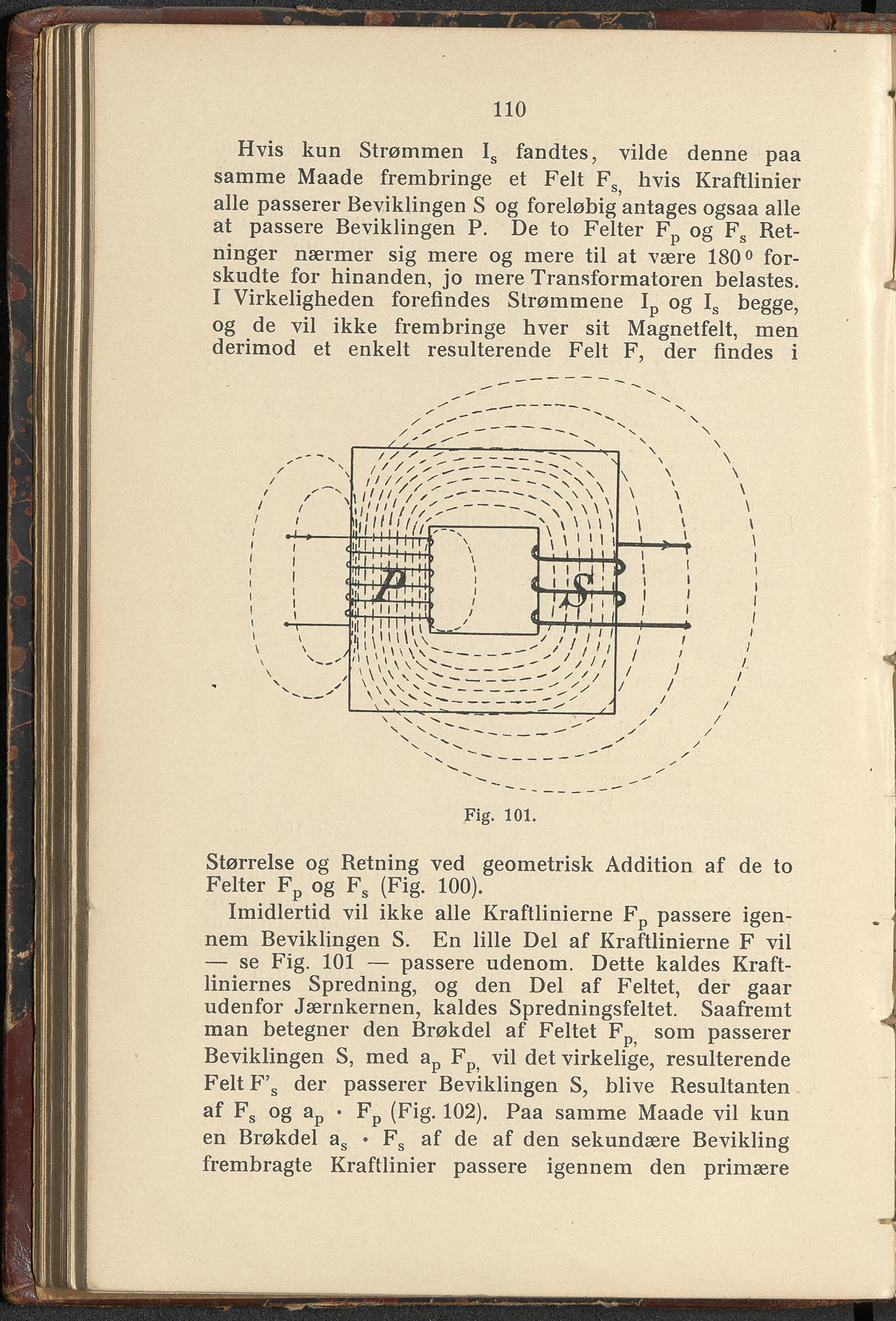

110 Hvis kun Strømmen Is fandtes, vilde denne paa samme Maade frembringe et Felt Fs hvis Kraftlinier alle passerer Beviklingen S og foreløbig antages ogsaa alle at passere Beviklingen P. De to Felter Fp og Fs Ret- ninger nærmer sig mere og mere til at være 180° for- skudte for hinanden, jo mere Transformatoren belastes. I Virkeligheden forefindes Strømmene Ip og Is begge, og de vil ikke frembringe hver sit Magnetfelt, men derimod et enkelt resulterende Felt F, der findes i Fig. 101. Størrelse og Retning ved geometrisk Addition af de to Felter Fp og Fs (Fig. 100). Imidlertid vil ikke alle Kraftlinierne Fp passere igen- nem Beviklingen S. En lille Del af Kraftlinierne F vil — se Fig. 101 — passere udenom. Dette kaldes Kraft- liniernes Spredning, og den Del af Feltet, der gaar udenfor Jærnkernen, kaldes Spredningsfeltet. Saafremt man betegner den Brøkdel af Feltet Fp som passerer Beviklingen S, med ap Fp vil det virkelige, resulterende FeltF’s der passerer Beviklingen S, blive Resultanten af Fs og ap • Fp (Fig. 102). Paa samme Maade vil kun en Brøkdel as • Fs af de af den sekundære Bevikling frembragte Kraftlinier passere igennem den primære
