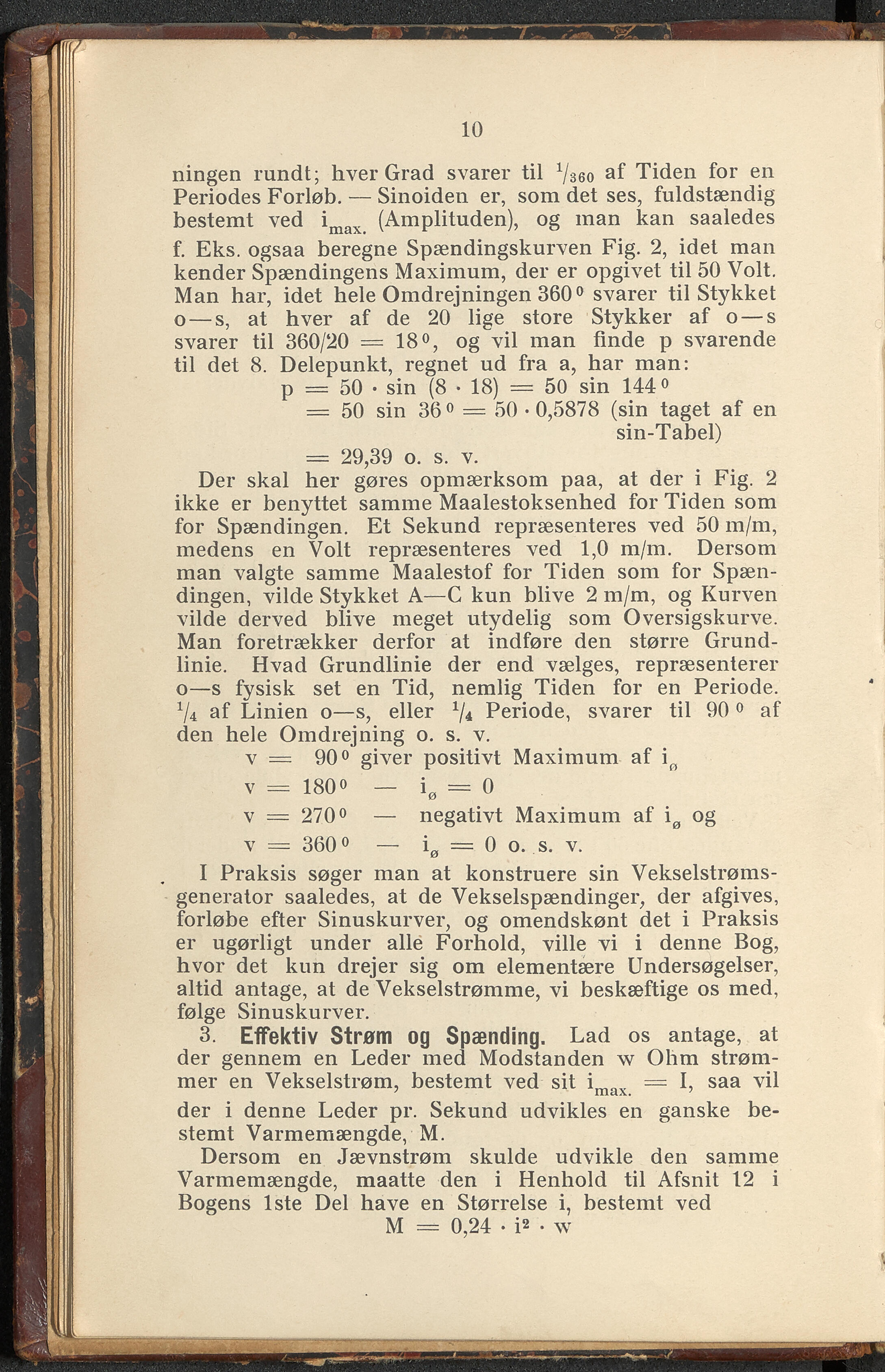

10 ningen rundt; hver Grad svarer til af Tiden for en Periodes Forløb. — Sinoiden er, som det ses, fuldstændig bestemt ved imax (Amplituden), og man kan saaledes f. Eks. ogsaa beregne Spændingskurven Fig. 2, idet man kender Spændingens Maximum, der er opgivet til 50 Volt. Man har, idet hele Omdrejningen 360° svarer til Stykket o — s, at hver af de 20 lige store Stykker af o — s svarer til 360/20 = 18°, og vil man finde p svarende til det 8. Delepunkt, regnet ud fra a, har man: p = 50 • sin (8 • 18) = 50 sin 144° = 50 sin 36° = 50 • 0,5878 (sin taget af en sin-Tabel) = 29,39 o. s. v. Der skal her gøres opmærksom paa, at der i Fig. 2 ikke er benyttet samme Maalestoksenhed for Tiden som for Spændingen. Et Sekund repræsenteres ved 50 m/m, medens en Volt repræsenteres ved 1,0 m/m. Dersom man valgte samme Maalestof for Tiden som for Spæn- dingen, vilde Stykket A—C kun blive 2 m/m, og Kurven vilde derved blive meget utydelig som Oversigskurve. Man foretrækker derfor at indføre den større Grund- linie. Hvad Grundlinie der end vælges, repræsenterer o—s fysisk set en Tid, nemlig Tiden for en Periode. x/4 af Linien o—s, eller 1/i Periode, svarer til 90 0 af den hele Omdrejning o. s. v. v = 90° giver positivt Maximum af io v = 1800 — i = 0 0 v = 270° — negativt Maximum af i0 og w = 360° — iø = 0 o. s. v. I Praksis søger man at konstruere sin Vekselstrøms- generator saaledes, at de Vekselspændinger, der afgives, forløbe efter Sinuskurver, og omendskønt det i Praksis er ugørligt under alle Forhold, ville vi i denne Bog, hvor det kun drejer sig om elementære Undersøgelser, altid antage, at de Vekselstrømme, vi beskæftige os med, følge Sinuskurver. 3. Effektiv Strøm og Spænding. Lad os antage, at der gennem en Leder med Modstanden w Ohm strøm- mer en Vekselstrøm, bestemt ved sit imax = I, saa vil der i denne Leder pr. Sekund udvikles en ganske be- stemt Varmemængde, M. Dersom en Jævnstrøm skulde udvikle den samme Varmemængde, maatte den i Henhold til Afsnit 12 i Bogens 1ste Del have en Størrelse i, bestemt ved M = 0,24 • i2 • w
