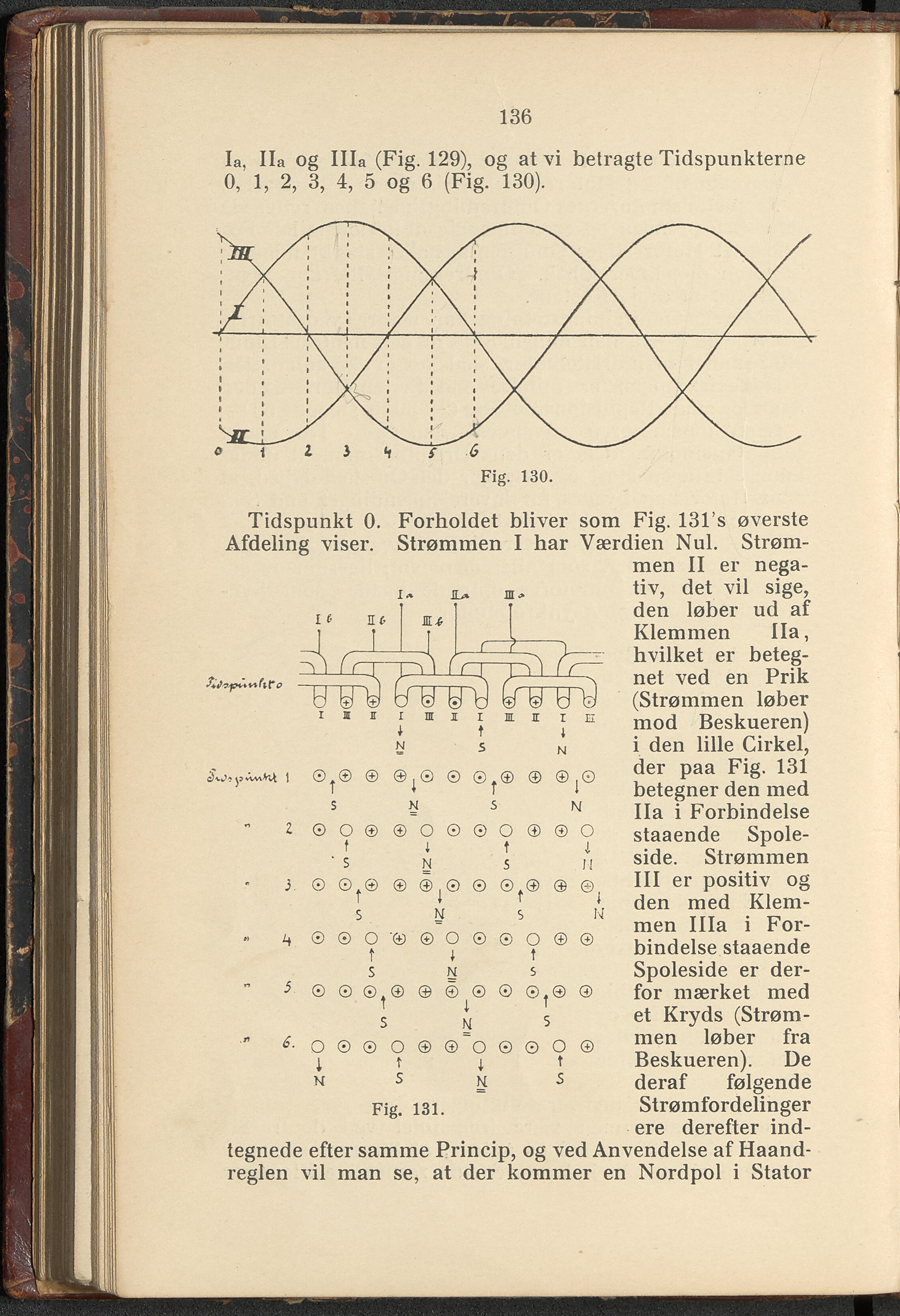

136 la, Ila og Illa (Fig. 129), og at vi betragte Tidspunkterne 0, 1, 2, 3, 4, 5 og 6 (Fig. 130). Tidspunkt 0. Forholdet bliver som Fig. 131’s øverste Afdeling viser. Strømmen I har Værdien Nul. Strøm- men II er nega- j 1 © l® © t® s © © 1° S = N 2 O © © o © O © ® o f l t 1 ' 5 N s H ” 3 0 O t® s © © 1® ® f® o @ $ w Ål © ® o © O © O © ® t 1 t s N s 5 ® © ®t © © ® l s N S 6. O o O 0 o © l t l t N s M s Fig. 131. tiv, det vil sige, den løber ud af Klemmen Ila, hvilket er beteg- net ved en Prik (Strømmen løber mod Beskueren) i den lille Cirkel, der paa Fig. 131 betegner den med Ila i Forbindelse staaende Spole- side. Strømmen III er positiv og den med Klem- men Illa i For- bindelse staaende Spoleside er der- for mærket med et Kryds (Strøm- men løber fra Beskueren). De deraf følgende Strømfordelinger ere derefter ind- tegnede efter samme Princip, og ved Anvendelse af Haand- reglen vil man se, at der kommer en Nordpol i Stator
