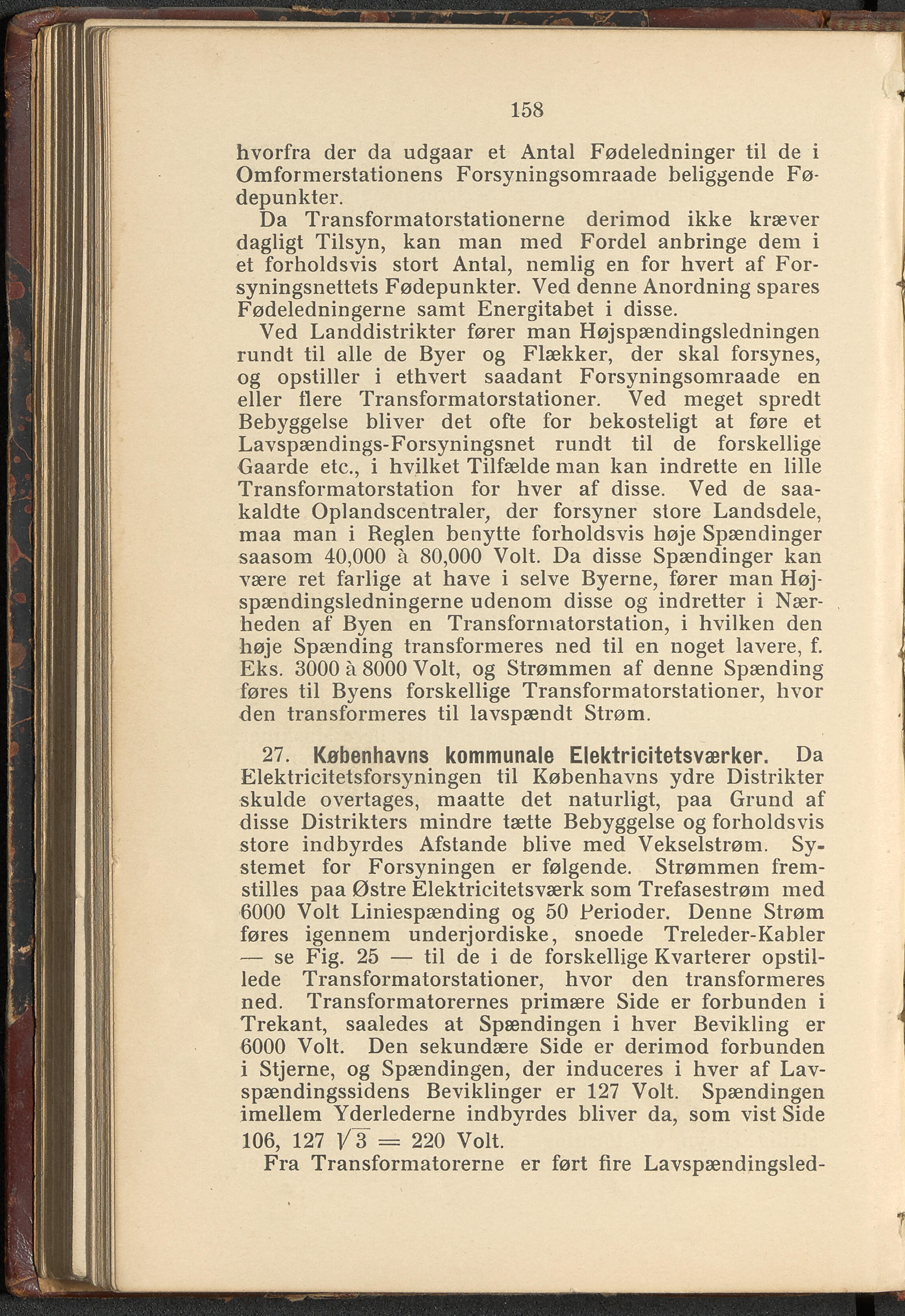

158
hvorfra der da udgaar et Antal Fødeledninger til de i
Omformerstationens Forsyningsomraade beliggende Fø-
depunkter.
Da Transformatorstationerne derimod ikke kræver
dagligt Tilsyn, kan man med Fordel anbringe dem i
et forholdsvis stort Antal, nemlig en for hvert af For-
syningsnettets Fødepunkter. Ved denne Anordning spares
Fødeledningerne samt Energitabet i disse.
Ved Landdistrikter fører man Højspændingsledningen
rundt til alle de Byer og Flækker, der skal forsynes,
og opstiller i ethvert saadant Forsyningsomraade en
eller flere Transformatorstationer. Ved meget spredt
Bebyggelse bliver det ofte for bekosteligt at føre et
Lavspændings-Forsyningsnet rundt til de forskellige
Gaarde etc., i hvilket Tilfælde man kan indrette en lille
Transformatorstation for hver af disse. Ved de saa-
kaldte Oplandscentraler, der forsyner store Landsdele,
maa man i Reglen benytte forholdsvis høje Spændinger
saasom 40,000 å 80,000 Volt. Da disse Spændinger kan
være ret farlige at have i selve Byerne, fører man Høj-
spændingsledningerne udenom disse og indretter i Nær-
heden af Byen en Transformatorstation, i hvilken den
høje Spænding transformeres ned til en noget lavere, f.
Eks. 3000 å 8000 Volt, og Strømmen af denne Spænding
føres til Byens forskellige Transformatorstationer, hvor
den transformeres til lavspændt Strøm.
27. Københavns kommunale Elektricitetsværker. Da
Elektricitetsforsyningen til Københavns ydre Distrikter
skulde overtages, maatte det naturligt, paa Grund af
disse Distrikters mindre tætte Bebyggelse og forholdsvis
store indbyrdes Afstande blive med Vekselstrøm. Sy-
stemet for Forsyningen er følgende. Strømmen frem-
stilles paa Østre Elektricitetsværk som Trefasestrøm med
6000 Volt Liniespænding og 50 Perioder. Denne Strøm
føres igennem underjordiske, snoede Treleder-Kabler
— se Fig. 25 — til de i de forskellige Kvarterer opstil-
lede Transformatorstationer, hvor den transformeres
ned. Transformatorernes primære Side er forbunden i
Trekant, saaledes at Spændingen i hver Bevikling er
6000 Volt. Den sekundære Side er derimod forbunden
i Stjerne, og Spændingen, der induceres i hver af Lav-
spændingssidens Beviklinger er 127 Volt. Spændingen
imellem Yderlederne indbyrdes bliver da, som vist Side
106, 127 1/J = 220 Volt.
Fra Transformatorerne er ført fire Lavspændingsled-
