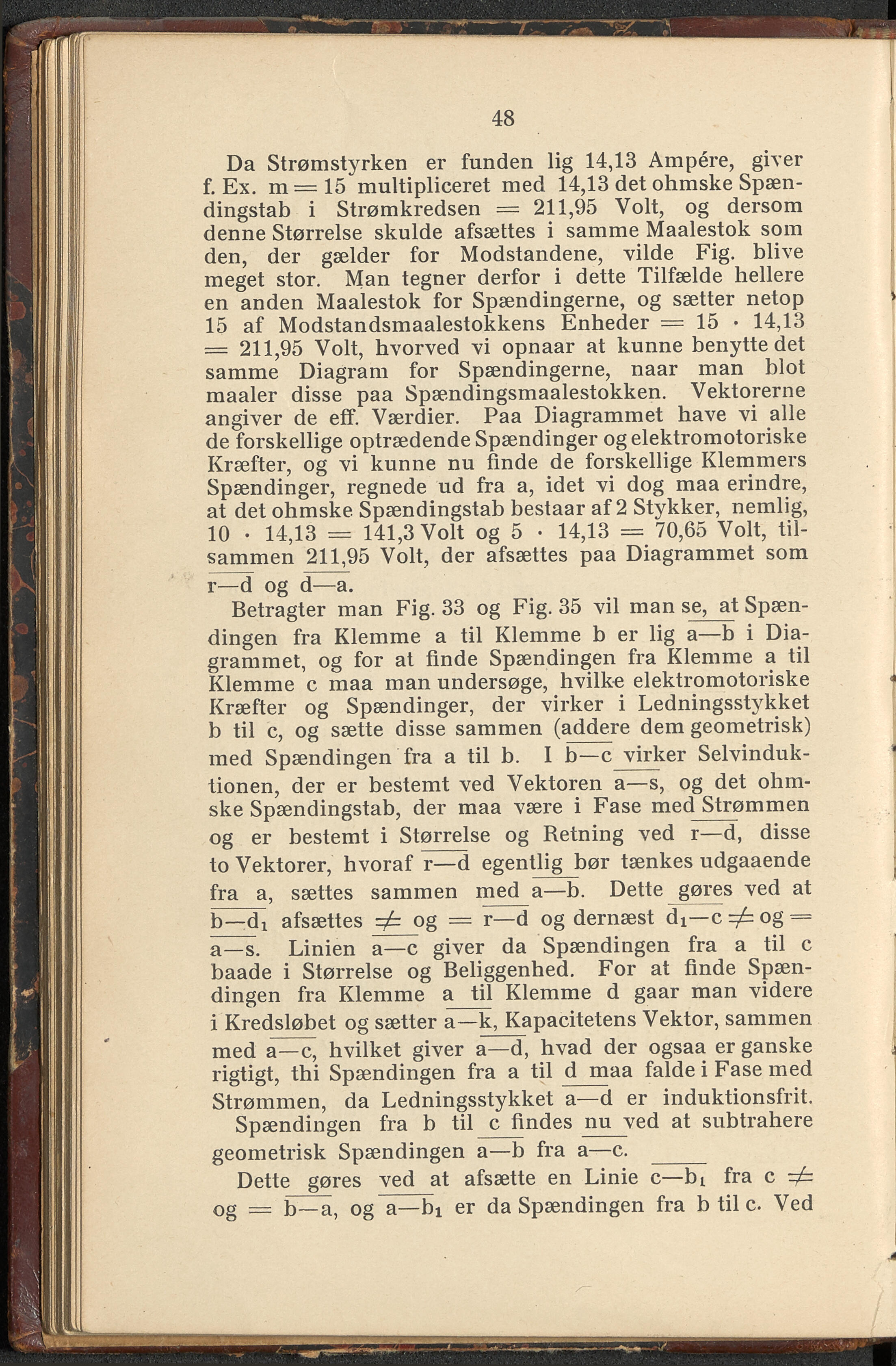

48 Da Strømstyrken er funden lig 14,13 Ampére, giver f. Ex. m=15 multipliceret med 14,13 det ohmske Spæn- dingstab i Strømkredsen = 211,95 Volt, og dersom denne Størrelse skulde afsættes i samme Maalestok som den, der gælder for Modstandene, vilde Fig. blive meget stor. Man tegner derfor i dette Tilfælde hellere en anden Maalestok for Spændingerne, og sætter netop 15 af Modstandsmaalestokkens Enheder = 15 • 14,13 = 211,95 Volt, hvorved vi opnaar at kunne benyttedet samme Diagram for Spændingerne, naar man blot maaler disse paa Spændingsmaalestokken. Vektorerne angiver de eff. Værdier. Paa Diagrammet have vi alle de forskellige optrædende Spændinger og elektromotoriske Kræfter, og vi kunne nu finde de forskellige Klemmers Spændinger, regnede ud fra a, idet vi dog maa erindre, at det ohmske Spændingstab bestaar af 2 Stykker, nemlig, 10 • 14,13 = 141,3 Volt og 5 • 14,13 = 70,65 Volt, til- sammen 211,95 Volt, der afsættes paa Diagrammet som r—d og d—a. Betragter man Fig. 33 og Fig. 35 vil man se, at Spæn- dingen fra Klemme a til Klemme b er lig a—b i Dia- grammet, og for at finde Spændingen fra Klemme a til Klemme c maa man undersøge, hvilke elektromotoriske Kræfter og Spændinger, der virker i Ledningsstykket b til c, og sætte disse sammen (addere dem geometrisk) med Spændingen fra a til b. I b—c virker Selvinduk- tionen, der er bestemt ved Vektoren a—s, og det ohm- ske Spændingstab, der maa være i Fase med Strømmen og er bestemt i Størrelse og Retning ved r—d, disse to Vektorer, hvoraf r—d egentlig bør tænkes udgaaende fra a, sættes sammen med a—b. Dette gøres ved at b—dt afsættes og = r—d og dernæst di—c =£ og = a—s. Linien a—c giver da Spændingen fra a til c baade i Størrelse og Beliggenhed. For at finde Spæn- dingen fra Klemme a til Klemme d gaar man videre i Kredsløbet og sætter a—k, Kapacitetens Vektor, sammen med a—c, hvilket giver a—d, hvad der ogsaa er ganske rigtigt, thi Spændingen fra a til d maa falde i Fase med Strømmen, da Ledningsstykket a—d er induktionsfrit. Spændingen fra b til c findes nu ved at subtrahere geometrisk Spændingen a—b fra a—c. _____ Dette gøres ved at afsætte en Linie c—bt fra c =£ og = b—a, og a—bi er da Spændingen fra b til c. Ved
