52
tilstrækkelig. Ønsker man at gaa rent konstruktivt til
Værks ved Afsættelsen af i3’s Retning, kan man kon-
2> H 5

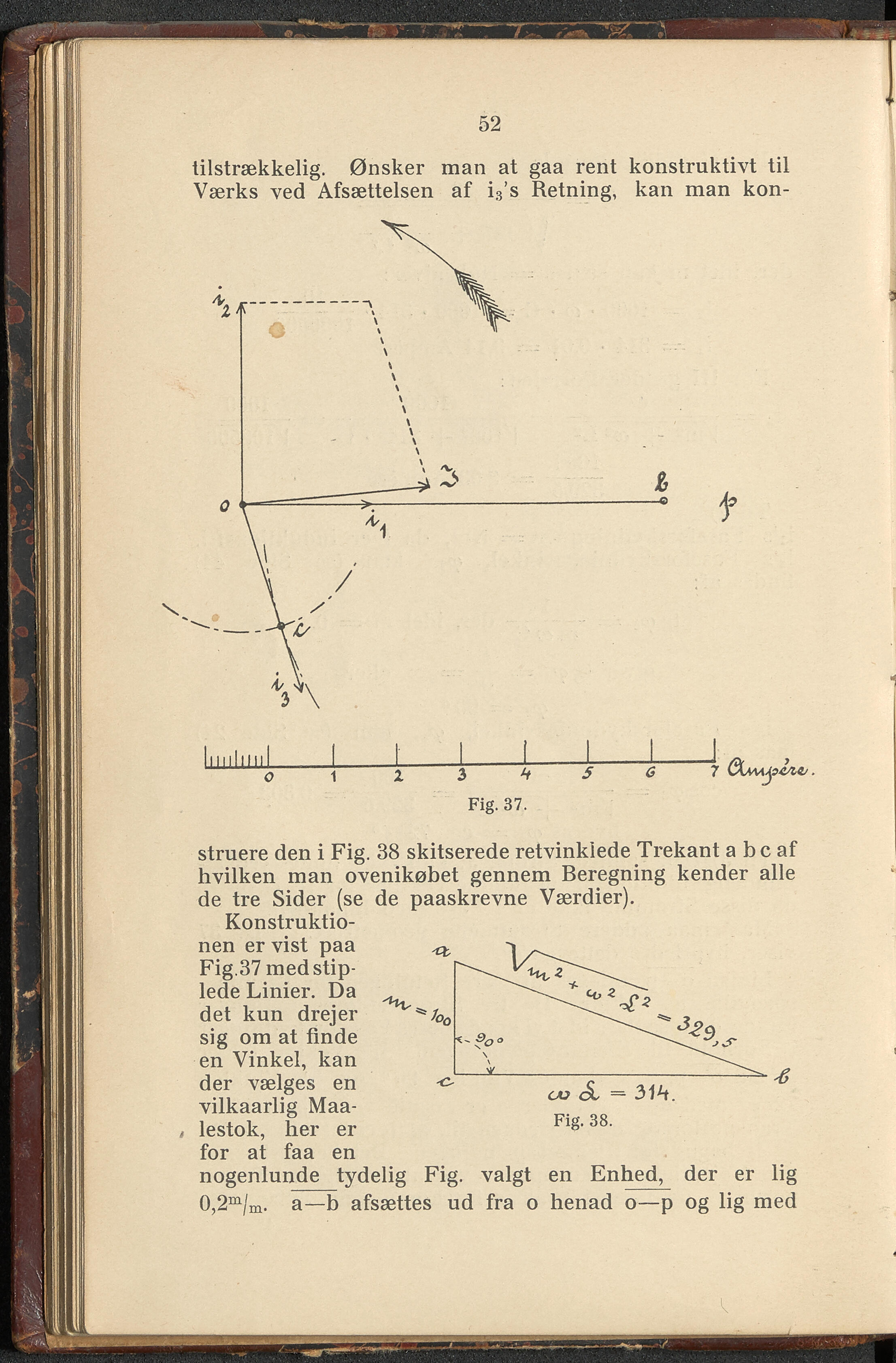

Fig. 37.
5
struere den i Fig. 38 skitserede retvinklede Trekant a b c af
hvilken man ovenikøbet gennem Beregning kender alle
de tre Sider (se de paaskrevne Værdier).
Konstruktio-
nen er vist paa
Fig.37 med stip-
lede Linier. Da
det kun drejer
sig om at finde
en Vinkel, kan
der vælges en
vilkaarlig Maa-
, lestok, her er
for at faa en
Fig. 38.
nogenlunde tydelig Fig. valgt en Enhed, der er lig
a—b afsættes ud fra o henad o—p og lig med
