Vejledning for Elektriske Installatører
II. Vekselstrøm

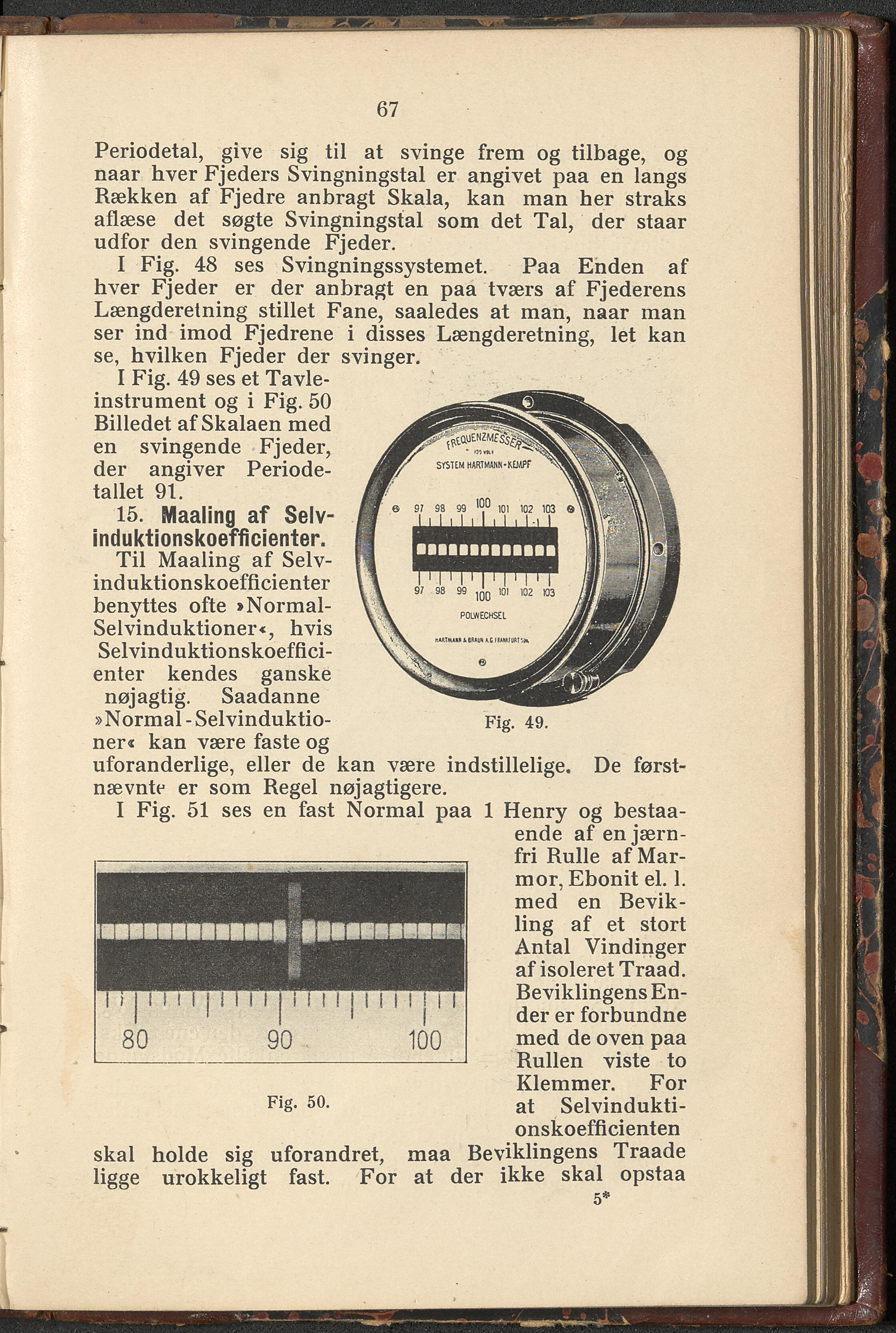

67 Periodetal, give sig til at svinge frem og tilbage, og naar hver Fjeders Svingningstal er angivet paa en langs Rækken af Fjedre anbragt Skala, kan man her straks aflæse det søgte Svingningstal som det Tal, der staar udfor den svingende Fjeder. I Fig. 48 ses Svingningssystemet. Paa Enden af hver Fjeder er der anbragt en paa tværs af Fjederens Længderetning stillet Fane, saaledes at man, naar man ser ind imod Fjedrene i disses Længderetning, let kan se, hvilken Fjeder der svinger. I Fig. 49 ses et Tavle- instrument og i Fig. 50 Billedet af Skalaen med en svingende Fjeder, der angiver Periode- tallet 91. 15. Maaling af Selv- induktionskoefficienter. Til Maaling af Selv- induktionskoefficienter benyttes ofte »Normal- Selvinduktioner«, hvis Selvinduktionskoeffici- enter kendes ganske nøjagtig. Saadanne Fig. 49. »Normal - Selvinduktio- ner« kan være faste og uforanderlige, eller de kan være indstillelige. De først- nævnte er som Regel nøjagtigere. I Fig. 51 ses en fast Normal paa Fig. 50. 1 Henry og bestaa- ende af enjærn- fri Rulle af Mar- mor, Ebonit el. 1. med en Bevik- ling af et stort Antal Vindinger af isoleret Traad. Beviklingens En- der er forbundne med de oven paa Rullen viste to Klemmer. For at Selvindukti- onskoefficienten skal holde sig uforandret, maa Beviklingens Traade ligge urokkeligt fast. For at der ikke skal opstaa 5*
