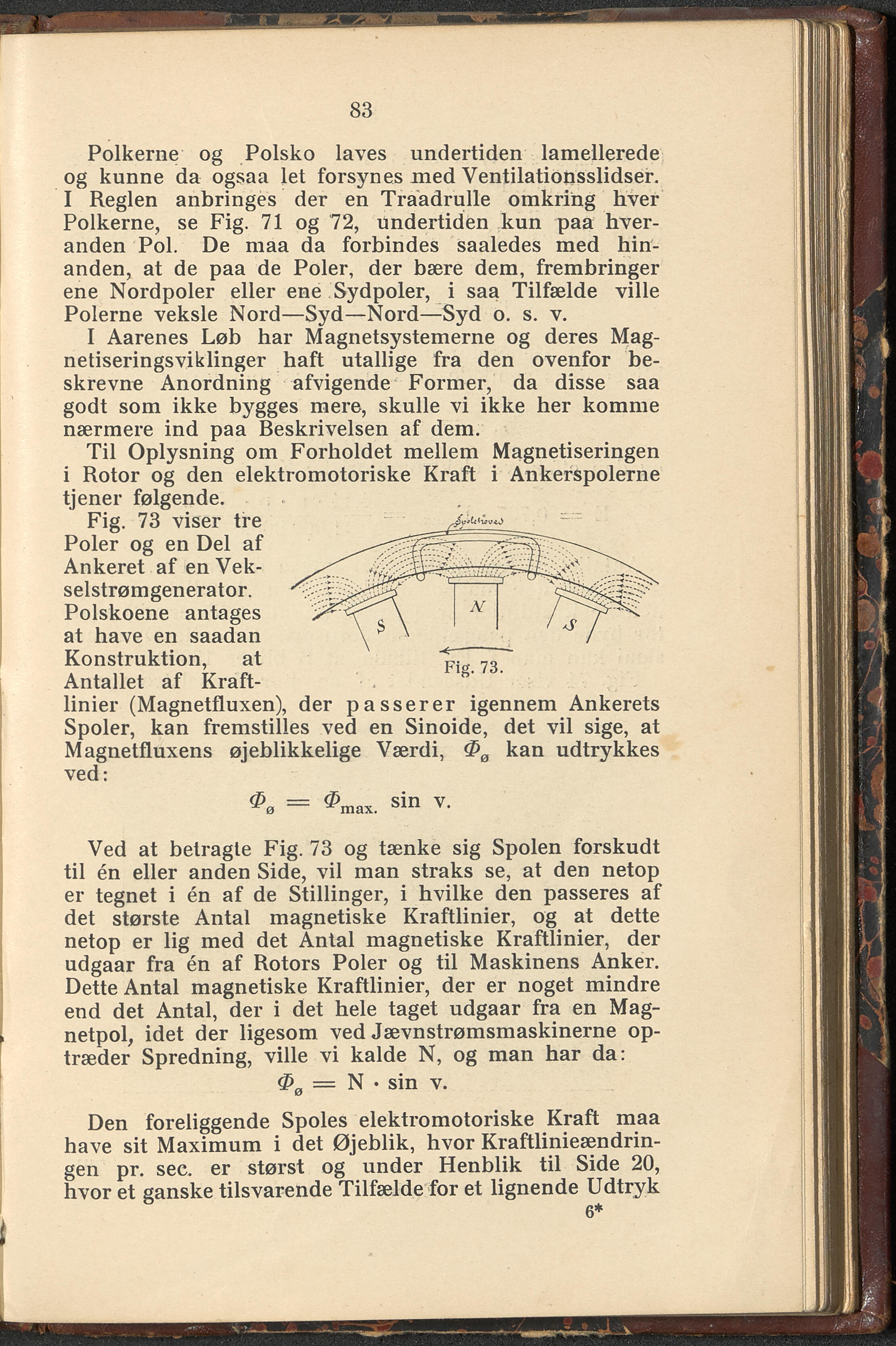

83 Polkerne og Polsko laves undertiden lamelierede og kunne da ogsaa let forsynes med Ventilationsslidser. I Reglen anbringes der en Traadrulle omkring hver Polkerne, se Fig. 71 og 72, undertiden kun paa hver- anden Pol. De maa da forbindes saaledes med hin- anden, at de paa de Poler, der bære dem, frembringer ene Nordpoler eller ene Sydpoler, i saa Tilfælde ville Polerne veksle Nord—Syd—Nord—Syd o. s. v. I Aarenes Løb har Magnetsysteinerne og deres Mag- netiseringsviklinger haft utallige fra den ovenfor be- skrevne Anordning afvigende Former, da disse saa godt som ikke bygges mere, skulle vi ikke her komme nærmere ind paa Beskrivelsen af dem. Til Oplysning om Forholdet mellem Magnetiseringen i Rotor og den elektromotoriske Kraft i Ankerspolerne tjener følgende. Fig. 73 viser tre Poler og en Del af Ankeret af en Vek- selstrømgenerator. Polskoene antages at have en saadan Konstruktion, at Antallet af Kraft- linier (Magnetfluxen), der passerer igennem Ankerets Spoler, kan fremstilles ved en Sinoide, det vil sige, at Magnetfluxens øjeblikkelige Værdi, <?0 kan udtrykkes ved: cb = ø sin v. ø max. • Ved at betragte Fig. 73 og tænke sig Spolen forskudt til én eller anden Side, vil man straks se, at den netop er tegnet i én af de Stillinger, i hvilke den passeres af det største Antal magnetiske Kraftlinier, og at dette netop er lig med det Antal magnetiske Kraftlinier, der udgaar fra én af Rotors Poler og til Maskinens Anker. Dette Antal magnetiske Kraftlinier, der er noget mindre end det Antal, der i det hele taget udgaar fra en Mag- netpol, idet der ligesom ved Jævnstrømsmaskinerne op- træder Spredning, ville vi kalde N, og man har da: = N • sin v. Den foreliggende Spoles elektromotoriske Kraft maa have sit Maximum i det Øjeblik, hvor Kraftlinieændrin- gen pr. see. er størst og under Henblik til Side 20, hvor et ganske tilsvarende Tilfælde for et lignende Udtryk 6*
