86
Ved almindelige blandede Belysnings- og Kraftanlæg
er Periodetallet ofte 50, og en Generator med 2 Poler
maa saaledes gøre:
---t---- eller 3000 Omdrejninger pr. Minut. En fire-
polet Generator maa gøre 1500, en sekspolet 1000 Om-
drejninger pr. Minut o. s. v. Havde man en Damp-
maskine med omkring 100 Omdr. pr. Minut og skulde
koble en Vekselstrømgenerator direkte til dens Aksel,
maatte man bestemme Antallet af Polpar gennem føl-
gende:
50 • 60
P
50 • 60
100
100 =
, hvoraf p =
og der maatte altsaa anbringes en Generator med 60
Poler. Maskinens Omdrejninger pr. Minut skal være
nøjagtig 100 for at faa 50 Perioder pr. see.
I de senere Aar anvendes som bekendt Dampturbiner
til Drift af Generatorer. Generatorerne kobles som
Regel direkte til Turbinens Aksel, og Turbinens for-
holdsvis store Omdrejningstal kræver derfor Generatorer

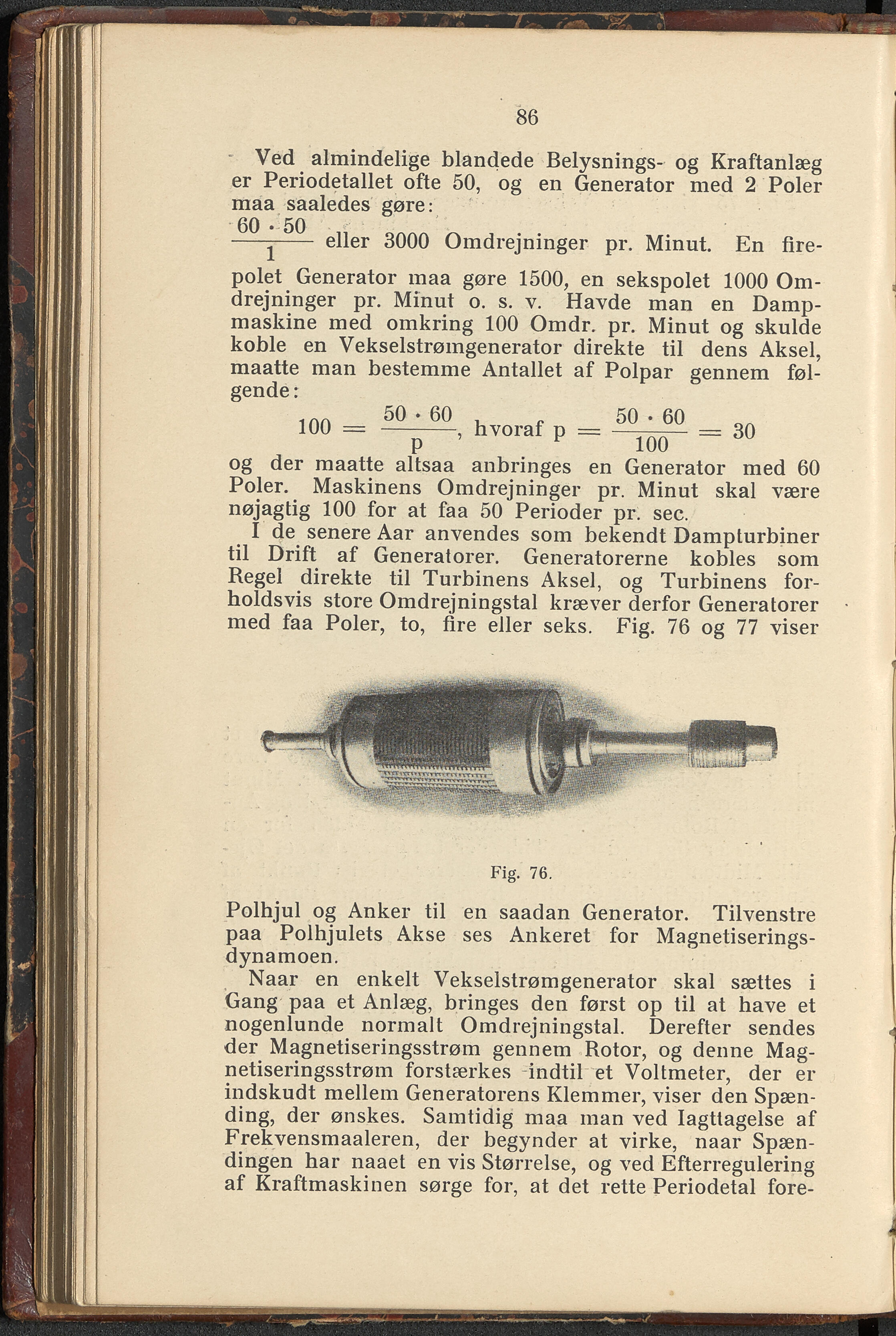

med faa Poler, to, fire eller seks. Fig. 76 og 77 viser
Fig. 76.
Polhjul og Anker til en saadan Generator. Tilvenstre
paa Polhjulets Akse ses Ankeret for Magnetiserings-
dynamoen.
Naar en enkelt Vekselstrømgenerator skal sættes i
Gang paa et Anlæg, bringes den først op til at have et
nogenlunde normalt Omdrejningstal. Derefter sendes
der Magnetiseringsstrøm gennem Rotor, og denne Mag-
netiseringsstrøm forstærkes indtil et Voltmeter, der er
indskudt mellem Generatorens Klemmer, viser den Spæn-
ding, der ønskes. Samtidig maa man ved Iagttagelse af
Frekvensmaaleren, der begynder at virke, naar Spæn-
dingen har naaet en vis Størrelse, og ved Efterregulering
af Kraftmaskinen sørge for, at det rette Periodetal fore-
