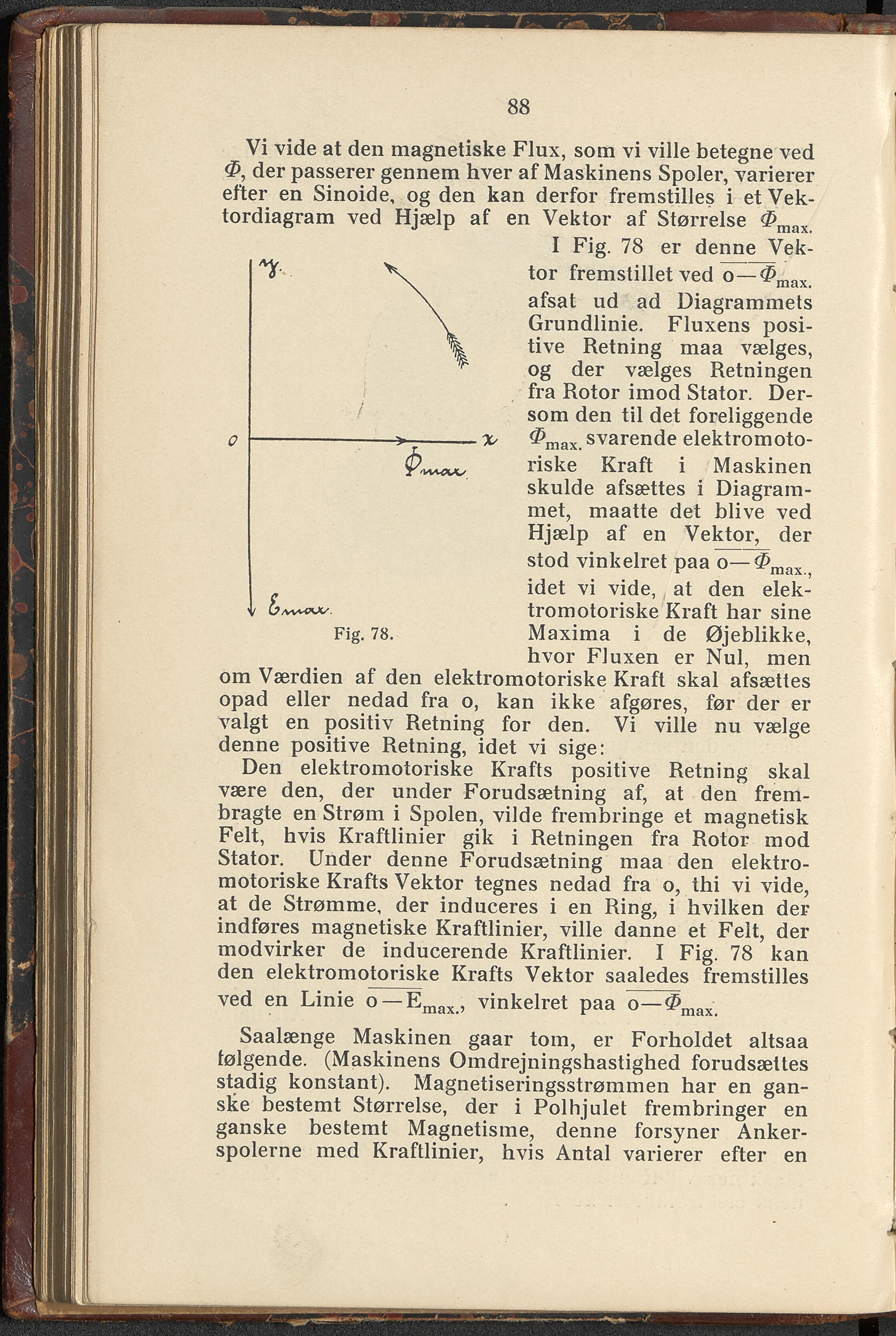

88 Vi vide at den magnetiske Flux, som vi ville betegne ved <5, der passerer gennem hver af Maskinens Spoler, varierer efter en Sinoide, og den kan derfor fremstilles i et Vek- tordiagram ved Hjælp af en Vektor af Størrelse ^max I Fig. 78 er denne Vek- tor fremstillet ved o—<£max afsat ud ad Diagrammets Grundlinie. Fluxens posi- tive Retning maa vælges, og der vælges Retningen fra Rotor imod Stator. Der- som den til det foreliggende ^max. svarende elektromoto- riske Kraft i Maskinen skulde afsættes i Diagram- met, maatte det blive ved Hjælp af en Vektor, der stod vinkelret paa o— Ømax_ idet vi vide, at den elek- tromotoriske Kraft har sine Maxima i de Øjeblikke, hvor Fluxen er Nul, men om Værdien af den elektromotoriske Kraft skal afsættes opad eller nedad fra o, kan ikke afgøres, før der er valgt en positiv Retning for den. Vi ville nu vælge denne positive Retning, idet vi sige: Den elektromotoriske Krafts positive Retning skal være den, der under Forudsætning af, at den frem- bragte en Strøm i Spolen, vilde frembringe et magnetisk Felt, hvis Kraftlinier gik i Retningen fra Rotor mod Stator. Under denne Forudsætning maa den elektro- motoriske Krafts Vektor tegnes nedad fra o, thi vi vide, at de Strømme, der induceres i en Ring, i hvilken der indføres magnetiske Kraftlinier, ville danne et Felt, der modvirker de inducerende Kraftlinier. I Fig. 78 kan den elektromotoriske Krafts Vektor saaledes fremstilles ved en Linie o — Emax, vinkelret paa o—^max Saalænge Maskinen gaar tom, er Forholdet altsaa følgende. (Maskinens Omdrejningshastighed forudsættes stadig konstant). Magnetiseringsstrømmen har en gan- ske bestemt Størrelse, der i Pol hjulet frembringer en ganske bestemt Magnetisme, denne forsyner Anker- spolerne med Kraftlinier, hvis Antal varierer efter en
