Statikens anvendelse i kranbygning

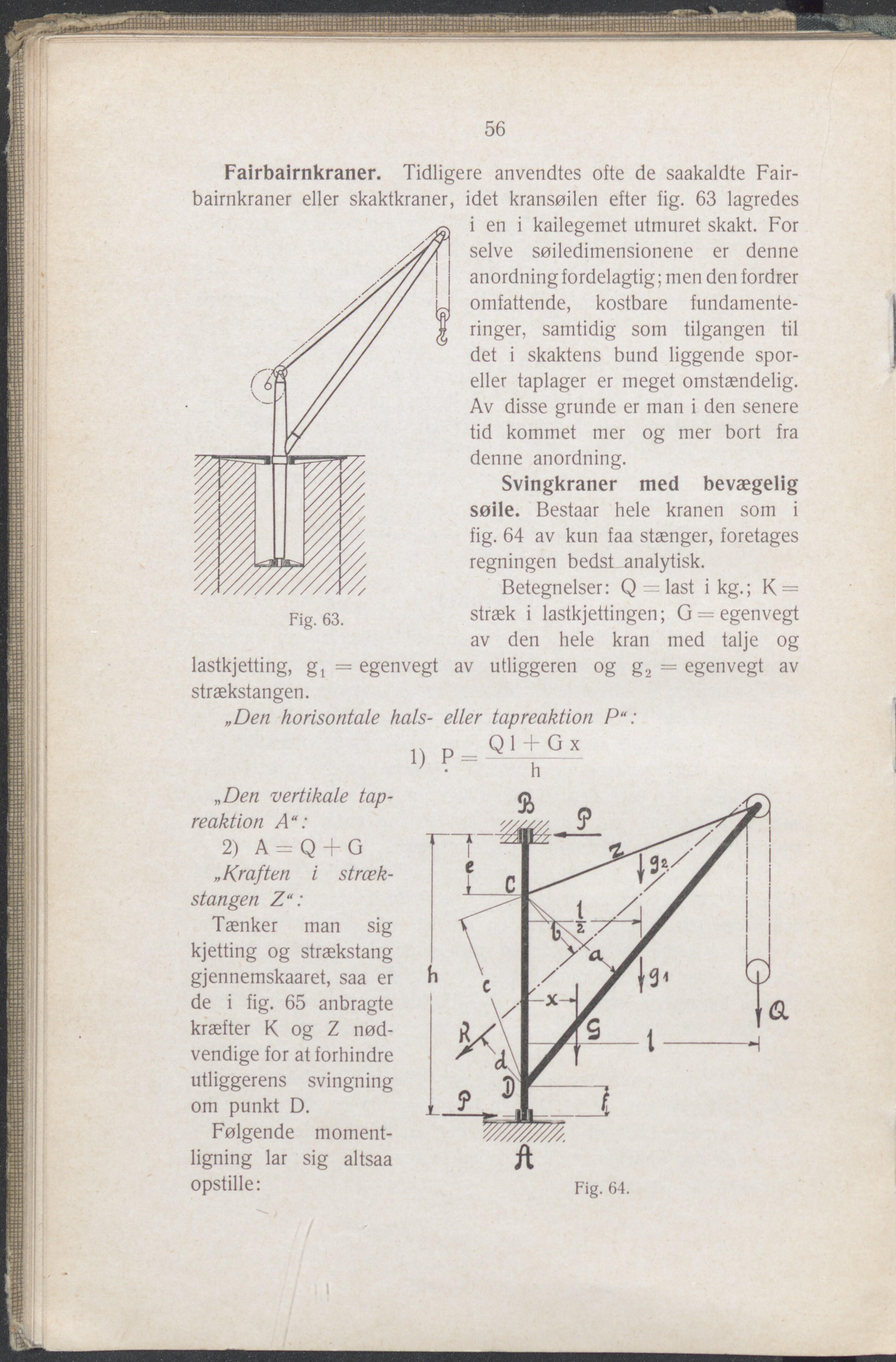

56 Fairbairnkraner. Tidligere anvendtes ofte de saakaldte Fair- bairnkraner eller skaktkraner, idet kransøilen efter fig. 63 lagredes Fig. 63. i en i kailegemet utmuret skakt. For selve søiledimensionene er denne anordning fordelagtig; men den fordrer omfattende, kostbare fundamente- ringer, samtidig som tilgangen til det i skaktens bund liggende spor- eller taplager er meget omstændelig. Av disse grunde er man i den senere tid kommet mer og mer bort fra denne anordning. Svingkraner med bevægelig søile. Bestaar hele kranen som i fig. 64 av kun faa stænger, foretages regningen bedst analytisk. Betegnelser: Q = last i kg.; K = stræk i lastkjettingen; G = egenvegt av den hele kran med talje og lastkjetting, gt = egenvegt av utliggeren og g2 = egenvegt av strækstangen. „Den horisontale hals- eller tapreaktion P“: Ql + Gx „Den vertikale tap- reaktion A“: 2) A = Q + G „Kraften i stræk- stangen Z“: Tænker man sig kjetting og strækstang gjennemskaaret, saa er de i fig. 65 anbragte kræfter K og Z nød- vendige for at forhindre utliggerens svingning om punkt D. Følgende moment- ligning lar sig altsaa opstille: Fig. 64.
