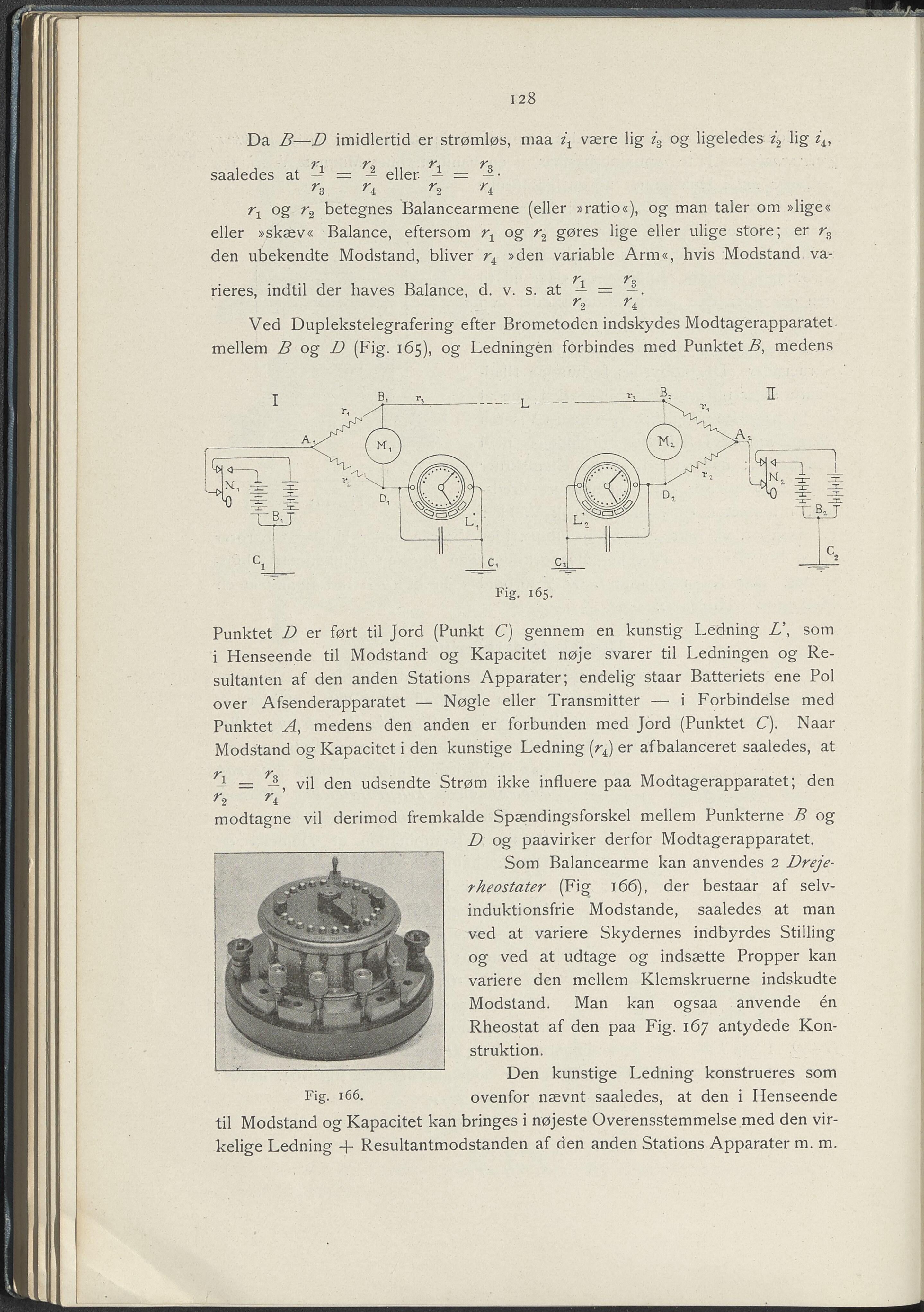

128 Da B—D imidlertid er strømløs, maa være lig z3 og ligeledes z2 lig z4> saaledes at — = — eller- — ^2 's. ri °g r2 betegnes Balancearmene (eller »ratio«), og man taler om »lige« eller »skæv« Balance, eftersom rr og r2 gøres lige eller ulige store; er r3 den ubekendte Modstand, bliver »den variable Arm«, hvis Modstand va- rieres, indtil der haves Balance, d. v. s. at — — —. r2 Ved Duplekstelegrafering efter Brometoden indskydes Modtagerapparatet mellem B og D (Fig. 165), og Ledningen forbindes med Punktet B, medens Fig. 165. ihhhHI— Punktet D er ført til Jord (Punkt C) gennem en kunstig Ledning L\ som i Henseende til Modstand og Kapacitet nøje svarer til Ledningen og Re- sultanten af den anden Stations Apparater; endelig staar Batteriets ene Pol over Afsenderapparatet — Nøgle eller Transmitter — i Forbindelse med Punktet A, medens den anden er forbunden med Jord (Punktet C). Naar Modstand og Kapacitet i den kunstige Ledning (r4) er afbalanceret saaledes, at vil den udsendte Strøm ikke influere paa Modtagerapparatet; den ^2 modtagne vil derimod fremkalde Spændingsforskel mellem Punkterne B og Fig. 166. D og paavirker derfor Modtagerapparatet. Som Balancearme kan anvendes 2 Dreje- t he o stater (Fig. 166), der bestaar af selv- induktionsfrie Modstande, saaledes at man ved at variere Skydernes indbyrdes Stilling og ved at udtage og indsætte Propper kan variere den mellem Klemskruerne indskudte Modstand. Man kan ogsaa anvende én Rheostat af den paa Fig. 167 antydede Kon- struktion. Den kunstige Ledning konstrueres som ovenfor nævnt saaledes, at den i Henseende til Modstand og Kapacitet kan bringes i nøjeste Overensstemmelse med den vir- kelige Ledning + Resultantmodstanden af den anden Stations Apparater m. m.
