Elektrisk Lys.
925
FIG. 331.
forholdsvis grov Kobbertraad og kan beregnes som vist i
foranstaaeude Exempel. Fig. 329 viser 6 Glødelamper indsat
i Ledningen, og den ene Traad i Fødeledningen er bragt til
Lampeledningens yderste Ende. Dette er gjort for at gjøre
Ledningsmodstanclen til hver eneste Lampe nøiagtig lige stor.
Fig, 330 viser en Led- F[G 330
ning, i hvilken der er ind-
sat 10 Buelamper i Serie.

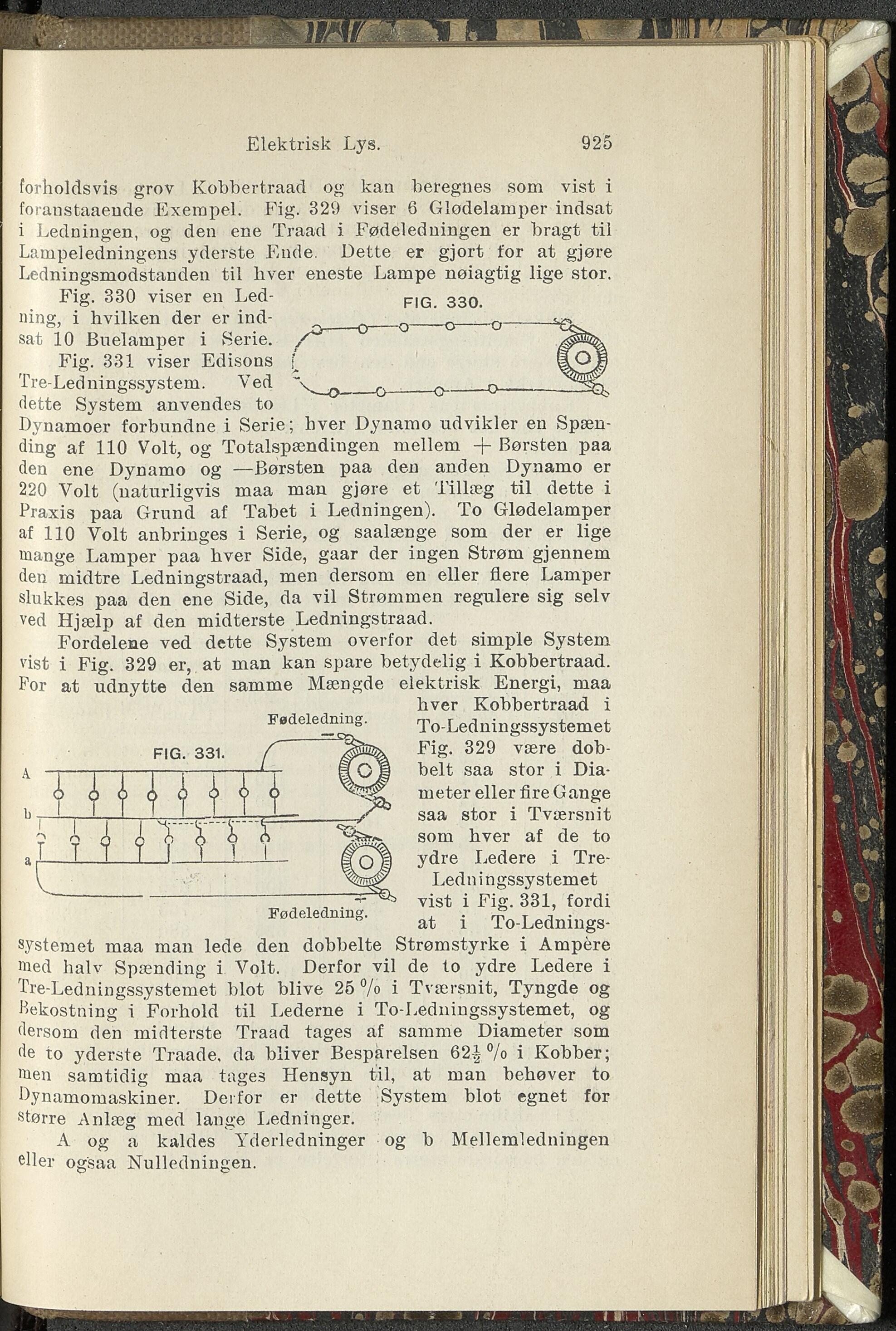

Fig. 331 viser Edisons
Tre-Ledningssystem. Ved
dette System anvendes to
Dynamoer forbundne i Serie; hver Dynamo udvikler en Spæn-
ding af 110 Volt, og Totalspændingen mellem + Børsten paa
den ene Dynamo og —Børsten paa den anden Dynamo er
220 Volt (naturligvis maa man gjøre et Tillæg til dette i
Praxis paa Grund af Tabet i Ledningen). To Glødelamper
af 110 Volt anbringes i Serie, og saalænge som der er lige
mange Lamper paa hver Side, gaar der ingen Strøm gjennem
den midtre Ledningstraad, men dersom en eller flere Lamper
slukkes paa den ene Side, da vil Strømmen regulere sig selv
ved Hjælp af den midterste Ledningstraad.
Fordeleae ved dette System overfor det simple System
vist i Fig. 329 er, at man kan spare betydelig i Kobbertraad.
For at udnytte den samme Mængde elektrisk Energi, maa
hver Kobbertraad i
Fødeledmng. To-Ledningssystemet
Fig. 329 være dob-
belt saa stor i Dia-
meter eller fire Gange
saa stor i Tværsnit
som hver af de to
ydre Ledere i Tre-
Ledn i ngssystemet
3 . vist i Fig. 331, fordi
Fødeledning. , . m T 7 •
at i 1 O-Lednings-
systemet maa man lede den dobbelte Strømstyrke i Ampere
med halv Spænding i Volt. Derfor vil de to ydre Ledere i
Tre-Ledningssystemet blot blive 25 % i Tværsnit, Tyngde og
Bekostning i Forhold til Lederne i To-Ledningssystemet, og
dersom den midterste Traad tages af samme Diameter som
<ie to yderste Traade, da bliver Besparelsen 62|°/o i Kobber;
nien samtidig maa tages Hensyn til, at man behøver to
Dynamomaskiner. Derfor er dette System blot egnet for
større Anlæg med lange Ledninger.
A og a kaldes Yderledninger og b Mellemledningen
eller og'saa Nulledningen.
