Lommebog for Mekanikere
En Praktisk Haandbog

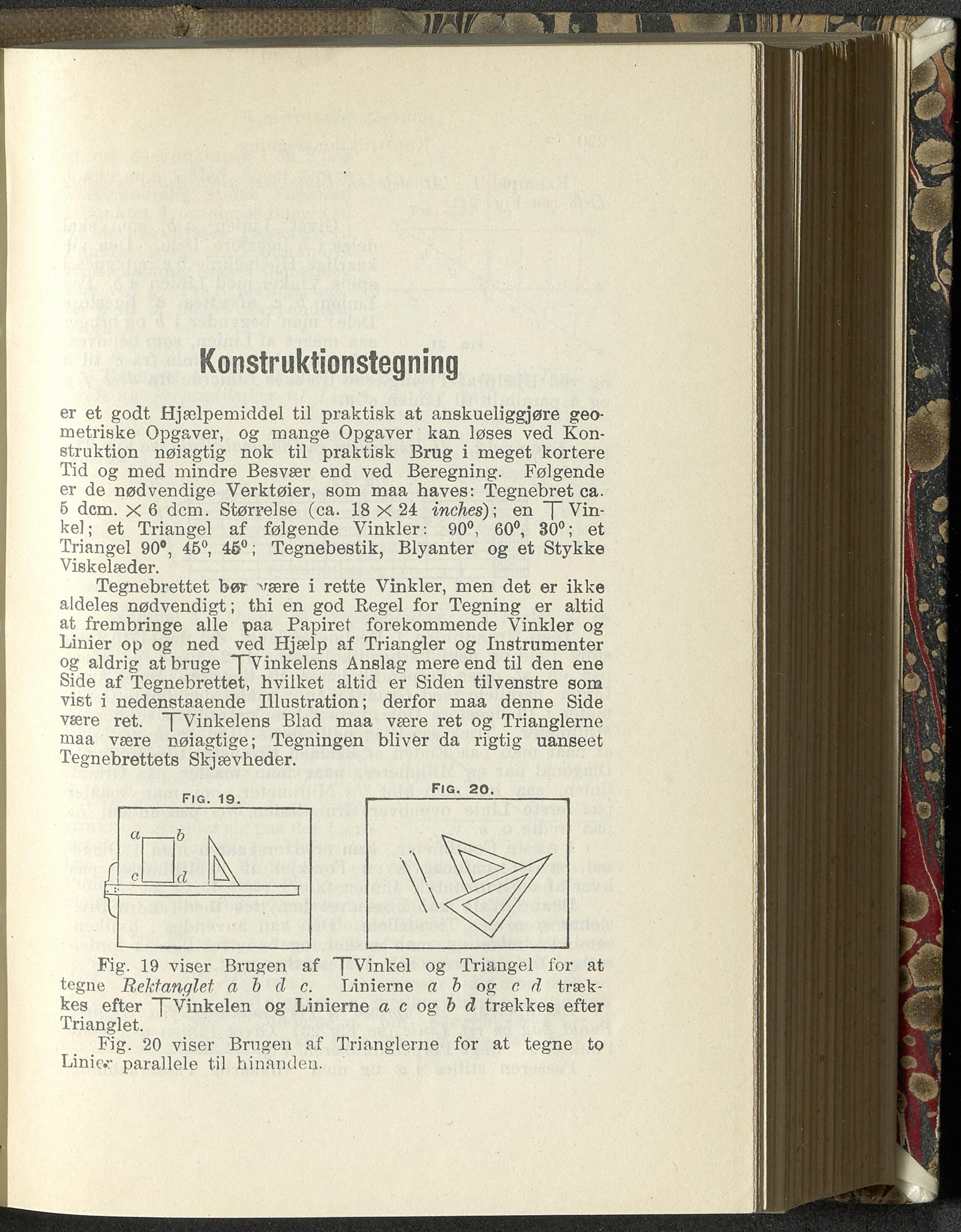

Konstruktionstegning er et godt Hjælpemiddel til praktisk at anskueliggjøre geo- metriske Opgaver, og mange Opgaver kan løses ved Kon- struktion nøiagtig nok til praktisk Brug i meget kortere Tid og med mindre Besvær end ved Beregning. Følgende er de nødvendige Verktøier, som maa haves: Tegnebret ca. 5 dem. X 6 dem. Størrelse (ca. 18 X 24 inches)', en ~]~ Vin- kel; et Triangel af følgende Vinkler: 90°, 60°, 30°; et Triangel 90°, 45°, 45°; Tegnebestik, Blyanter og et Stykke Viskelæder. Tegnebrettet bør være i rette Vinkler, men det er ikke aldeles nødvendigt; thi en god Regel for Tegning er altid at frembringe alle paa Papiret forekommende Vinkler og Linier op og ned ved Hjælp af Triangler og Instrumenter og aldrig at bruge “["Vinkelens Anslag mere end til den ene Side af Tegnebrettet, hvilket altid er Siden tilvenstre som vist i nedenstaaende Illustration; derfor maa denne Side være ret. "pVinkelens Blad maa være ret og Trianglerne maa være nøiagtige; Tegningen bliver da rigtig uanseet Tegnebrettets Skjævheder. Fig. 19 viser Brugen af “["Vinkel og Triangel for at tegne Rektanglet a b d c. Linierne a b og c d træk- kes efter yVinkelen og Linierne a c og b d trækkes efter Trianglet. Fig. 20 viser Brugen af Trianglerne for at tegne to Linie.? parallele til hinanden.
