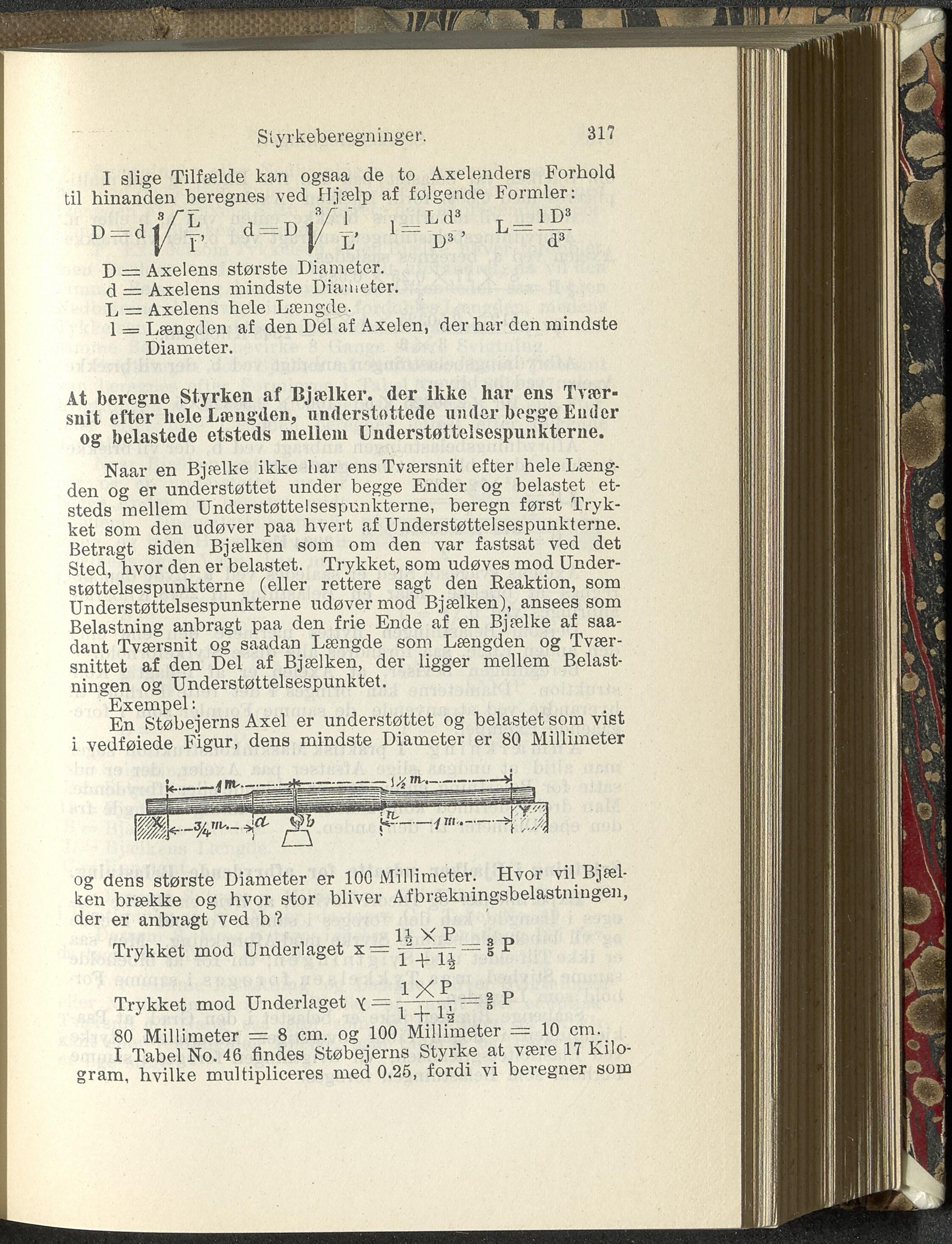

317
S t yrkeberegn inger.
I slige Tilfælde kan ogsaa de to Axelenders Forhold
til hinanden beregnes ved Hjælp af folgende Formler:
D = d
, _ L d3 T _ 1 D3
1 — , .Li----
D3 ’
største Diameter,
mindste Diameter,
hele Længde.
d—D
<F
D = Axelens
d = Axelens
L — Axelens----------o
1 — Længden af den Del af Axelen, der har den mindste
Diameter.
At beregne Styrken af Bjælker, der ikke har ens Tvær-
snit efter hele Længden, understøttede under begge Ender
og belastede etsteds mellem Uuderstøttelsespunkterne.
Naar en Bjælke ikke liar ens Tværsnit efter hele Læng-
den og er understøttet under begge Ender og belastet et-
steds mellem Understøttelsespunkterne, beregn først Tryk-
ket som den udøver paa hvert af Understøttelsespunkterne.
Betragt siden Bjælken som om den var fastsat ved det
Sted, 'hvor den er belastet. Trykket, som udøves mod Under-
støtt’elsespunkterne (eller rettere sagt den Reaktion, som
Understøttelsespunkterne udøver mod Bjælken), ansees som
Belastning anbragt paa den frie Ende af en Bjælke af saa-
dant Tværsnit og saadan Længde som Længden og Tvær-
snittet af den Del af Bjælken, der ligger mellem Belast-
ningen og Understøttelsespunktet.
Exempel: .
En Støbejerns Axel er understøttet og belastet som vist
i vedføiede Figur, dens mindste Diameter er 80 Millimeter
^nv
nu_
KV
—/m----- ; z
og dens største Diameter er 100 Millimeter. Hvor vil Bjæl-
ken brække og hvor stor bliver Afbrækningsbelastmugen,
der er anbragt ved b ? 1 ' p
Trykket mod Underlaget x = imp’ll ~ ® P
Trykket mod Underlaget Y — 1 4-17 — ®
80 Millimeter = 8 cm. og 100 Millimeter — 10 cm.
I Tabel No. 46 findes Støbejerns Styrke at være 17 Kilo-
ram, hvilke multipliceres med 0.25, fordi vi beregner som
