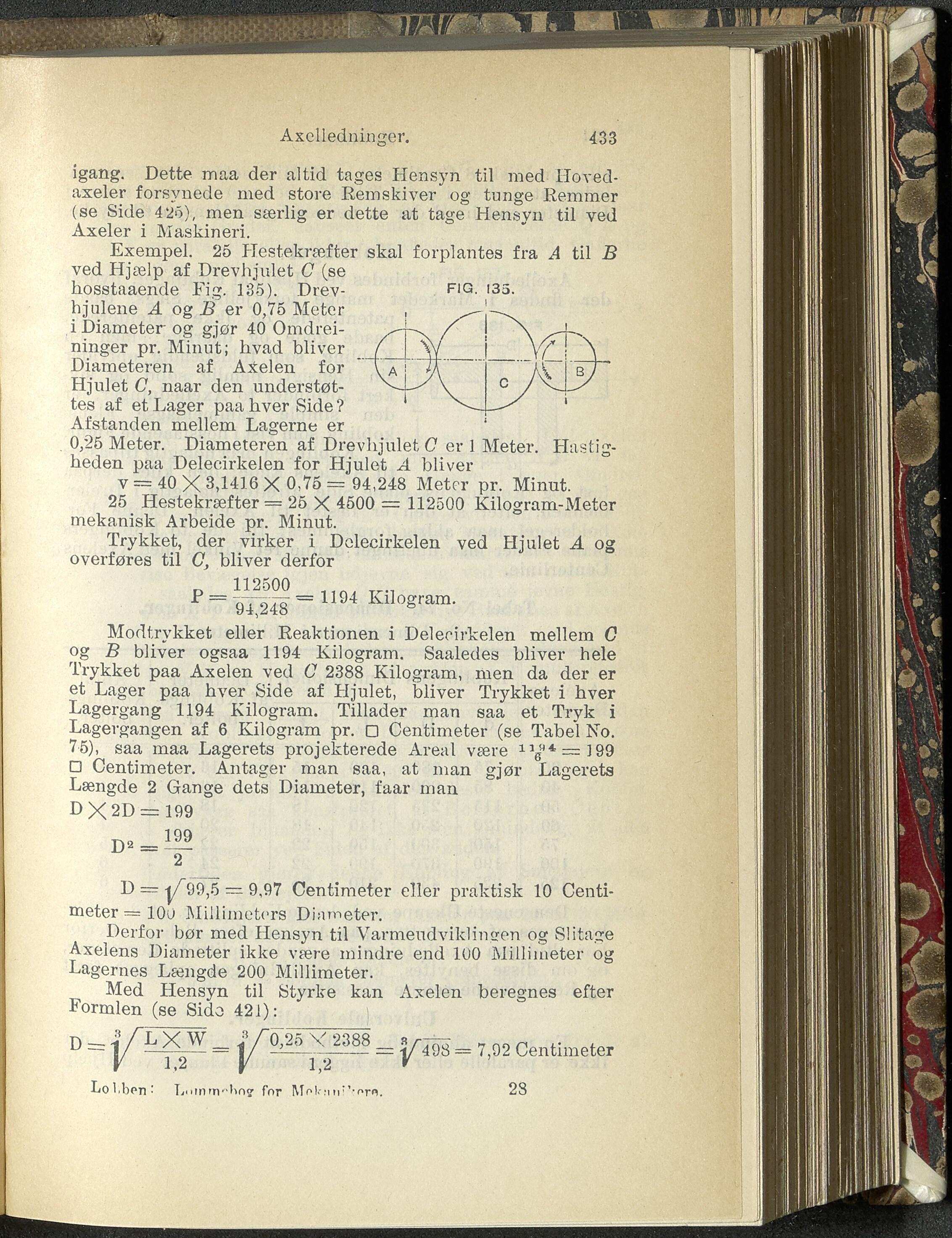

Axelledninger.
433
igang. Dette maa der altid tages Hensyn til med Iloved-
axeler forsynede med store Remskiver og tunge Remmer
(se Side 425), men særlig er dette at tage Hensyn til ved
Axeler i Maskineri.
Exempel. 25 Hestekræfter skal forplantes fra A til B
ved Hjælp af Drevhjulet C (se
hosstaaende Fi" 135). Drev- fig. '35.
hjulene A og B er 0,75 Meter
i Diameter og gjør 40 Omdrej-
ninger pr. Minut; hvad bliver
Diameteren af Adelen for
Hjulet C, naar den understøt-
tes af et Lager paa hver Side ?
Afstanden mellem Lagerne er *
0,25 Meter. Diameteren af Drevhjulet C er 1 Meter. Hastig-
heden paa Delecirkelen for Hjulet A bliver
v = 40 X 3,1416 X 0,75 = 94,248 Meter pr. Minut.
25 Hestekræfter = 25 X 4500 — 112500 Kilogram-Meter
mekanisk Arbeide pr. Minut.
Trykket, der virker i Delecirkelen ved Hjulet A og
overføres til C, bliver derfor
n 112500 Tr„
P = 9^248 = 1194 KlloSram-
Modtrykket eller Reaktionen i Delecirkelen mellem C
og B bliver ogsaa 1194 Kilogram. Saaledes bliver hele
Trykket paa Axelen ved C 2388 Kilogram, men da der er
et Lager paa hver Side af Hjulet, bliver Trykket i hver
Lagergang 1194 Kilogram. Tillader man saa et Tryk i
Lagergangen af 6 Kilogram pr. Centimeter (se Tabel No.
75), saa maa Lagerets projekterede Areal være —]99
Centimeter. Antager man saa, at man gjør Lagerets
Længde 2 Gange dets Diameter, faar man
DX2D — 199
2
D — |/99,5 = 9,97 Centimeter eller praktisk 10 Centi-
meter = lOi) Millimeters Diameter.
Derfor bør med Hensyn til Varmeudviklingen og Slitage
Axelens Diameter ikke være mindre end 100 Millimeter og
Lagernes Længde 200 Millimeter.
Med Hensyn til Styrke kan Axelen beregnes efter
Formlen (se Sido 421):
__________
D ~ = = J/"498 = 7,92 Centimeter
