Koblinger.
435

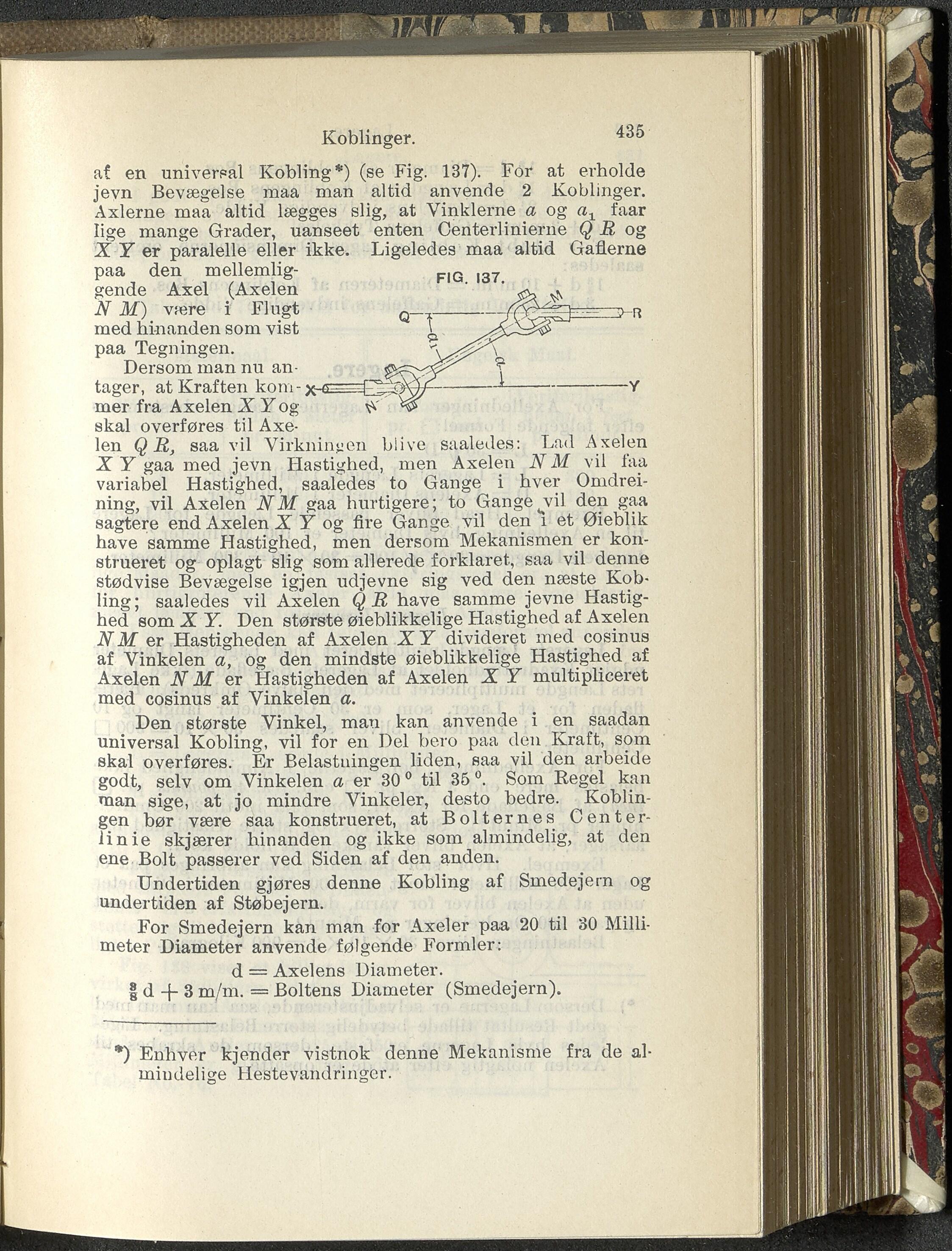

af en universal Kobling*) (se Fig. 137). For at erholde
jevn Bevægelse maa man altid anvende 2 Koblinger.
Axlerne maa altid lægges slig, at Vinklerne a og ar faar
lige mange Grader, uanseet enten Centerlinierne Q R og
X Y er paralelle eller
paa den mellemlig-
gende Axel (Axelen
N M) være i Flugt
med hinanden som vist
paa Tegningen.
Dersom man nu an-
tager, at Kraften kom-
mer fra Axelen X Y og
skal overføres til Axe-
len Q R, saa vil Virkningen blive saaledes: Lad Axelen
X Y gaa med jevn Hastighed, men Axelen N M vil iaa
variabel Hastighed, saaledes to Gange i hver Omdrei-
ning, vil Axelen NM gaa hurtigere; to Gange «vil den gaa
sagtere end Axelen X Y og fire Gange vil den i et Øieblik
have samme Hastighed, men dersom Mekanismen, er kon-
strueret og oplagt slig som allerede forklaret, saa vil denne
stødvise Bevægelse igjen udjevne sig ved den næste Kob-
ling; saaledes vil Axelen Q R have samme jevne Hastig-
hed som X Y. Den største øieblikkelige Hastighed af Axelen
NM er Hastigheden af Axelen X Y divideret med cosinus
af Vinkelen a, og den mindste øieblikkelige Hastighed af
Axelen N M er Hastigheden af Axelen X Y multipliceret
med cosinus af Vinkelen a.
Den største Vinkel, man kan anvende i en saadan
universal Kobling, vil for en Del bero paa den Kraft, som
skal overføres. Er Belastningen liden, saa vil den arbeide
godt, selv om Vinkelen a er 300 til 35 °. Som Regel kan
man sige, at jo mindre Vinkeler, desto bedre. Koblin-
gen bør være saa konstrueret, at Bolternes Center-
linie skjærer hinanden og ikke som almindelig, at den
ene Bolt passerer ved Siden af den anden.
Undertiden gjøres denne Kobling af Smedejern og
undertiden af Støbej ern.
For Smedejern kan man for Axeler paa 20 til 30 Milli-
meter Diameter anvende følgende Formler:
d = Axelens Diameter.
I d -f- 3 m/m. — Boltens Diameter (Smedejern).
*) Enhver kjender vistnok denne Mekanisme fra de al-
mindelige Hestevandringer.
