Lagere.
437
I godt opsat Maskineri kan man regne, at dersom Be-
lastningen og Hastigheden ikke overstiger de i neden-
staaende Tabel givne Værdier, saa bør Lagerne kunne holdes
kolde, om de er godt forsynet med Smørelse.
Tabel No. 75. Tabel for anvendelig Belastning.
Metermaal. Engelsk Maal.
Kilogram pr. cm2. Periferihastig- heden i Meter pr. Minut. Pounds pr. inch. Periferihastig- heden i feet pr. Minut.
5 100 75 300
12 50 180 150
20 20 300 60
Lager for Maskiner konstrueres paa mange forskjel-
lige Maader, men en fastsat Erfaringsregel er, at Lager
for hurtigroterende Axeler altid maa være forholdsvis
meget længere end for sagteroterende Axeler.
I saa Henseende kan følgende Erfaringsformel anvendes
som en Rettesnor for Axeler, hvis Diameter varierer fra
25 til 50 Millimeter og hvis Hastighed varierer fra 100 til
1000 Omdreininger pr. Minut:
L = dX(l,6 + 0,003 X n)
L = Lagerets Længde i Millimeter.
d — Lagerets Diametei’ i Millimeter.
n = Omdreiningsantal pr. Minut.
For større Hastighed end 1000 Omdreininger er det
almindelig for forskjelligt Maskineri at gjøre Lagerets Længde
o til 6 Gange dets Diameter.

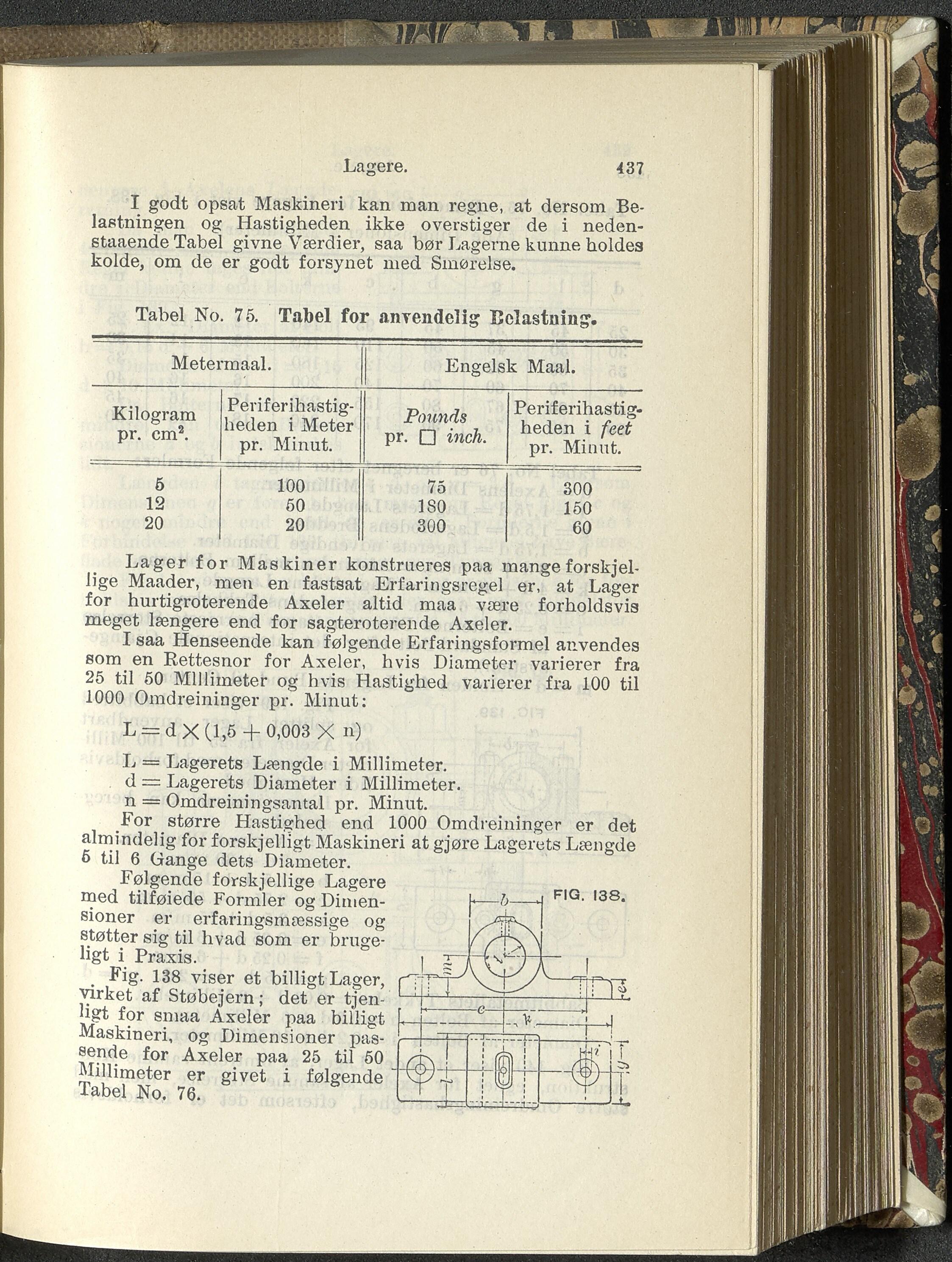

Følgende forskjellige Lagere med tilføiede Formler og Dimen- sioner er erfaringsmæssige og støtter sig til hvad som er bruge- ligt i Praxis. . Fig. 138 viser et billigt Lager, r virket af Støbejern; det er tjen- L for sniaa Axeler paa billigt L Maskineri, og Dimensioner pas- r- sende for Axeler paa 25 til 50 Millimeter er givet i følgende . , Tabel No. 76. L . j, j HG. 138. .jiL , c —u ( <if
