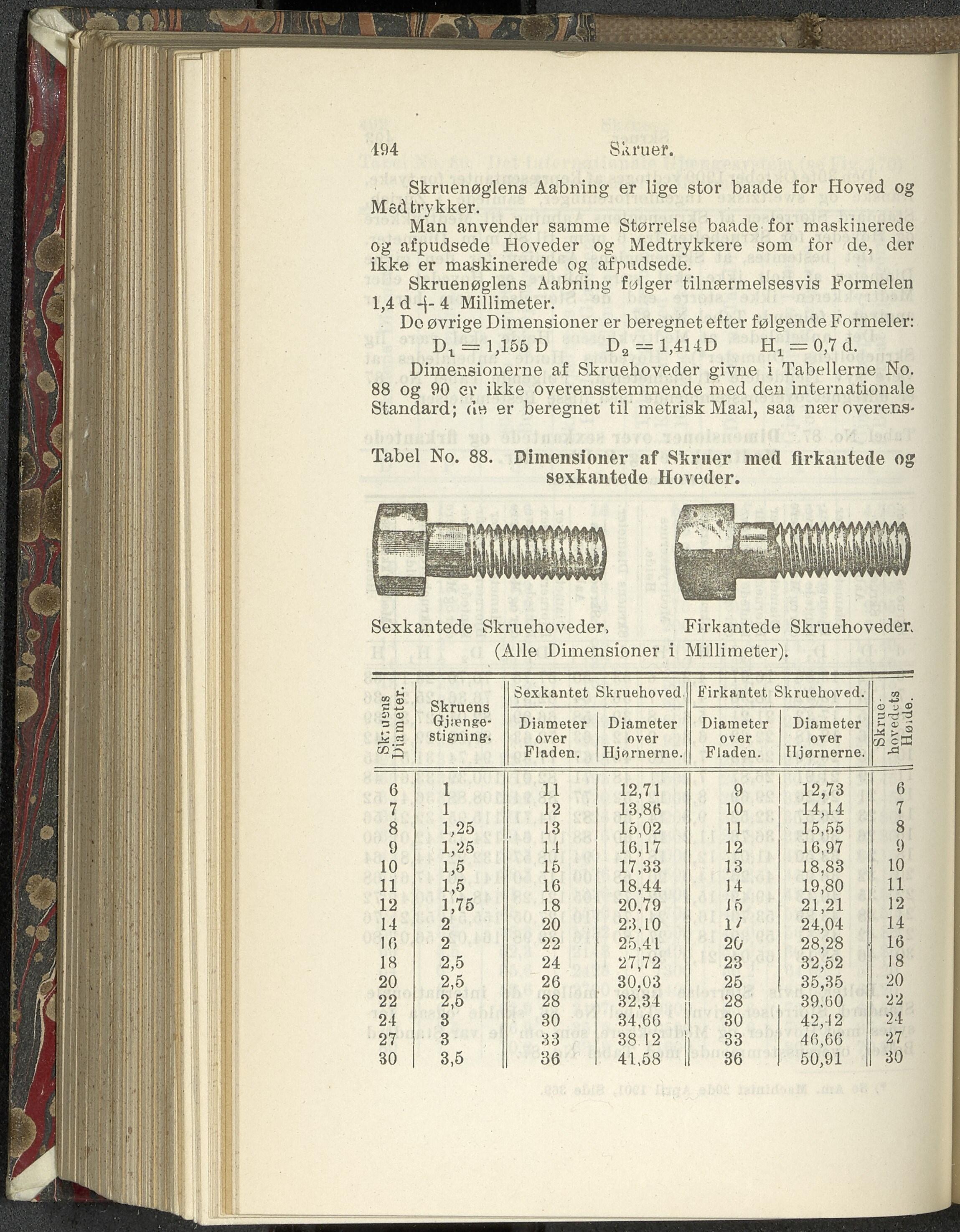

194
Skruer.
Skruenøglens Aabning er lige stor baade for Hoved og
Modtrykker.
Man anvender samme Størrelse baade for maskinerede
og afpudsede Hoveder og Medtrykkere som for de, der
ikke er maskinerede og afpudsede.
Skruenøglens Aabning følger tilnærmelsesvis Formelen
1,4 d -f- 4 Millimeter.
De øvrige Dimensioner er beregnet efter følgende Formeler:
Dt = 1,155 D D2 = 1,414D Hx = 0,7 d.
Dimensionerne af Skruehoveder givne i Tabellerne No.
88 og 90 er ikke overensstemmende med den internationale
Standard; d« er beregnet til metrisk Maal, saa næroverens-
Tabel No. 88. Dimensioner af Sknier med firkantede og
sexkautede Hoveder.
Sexkantede Skruehoveder,
Firkantede Skruehoveder.
(Alle Dimensioner i Millimeter).
CO Q Skruens Gjænge- stigning. Sexkantet Skruehoved. B’irkantet Skruehoved. r/3
Sk*, uat Diamet Diameter over Fladen. Diameter over Hjørnerne. Diameter over Fladen. Diameter over Hjørnerne. -S £ J 7) CS rd
6 1 11 12,71 9 12,73 6
7 1 12 13,86 10 14,14 7
8 1,25 13 10,02 11 15,55 8
9 1,25 1-1 16,17 12 16,97 9
10 1,5 15 17,33 13 18.83 10
11 1,5 16 18,44 14 19,80 11
12 1,75 18 20,79 1 n 21,21 12
14 2 20 23,10 1/ 24,04 14
10 2 22 25,41 2G 28,28 16
18 2,5 24 27,72 23 32,52 18
20 2,5 26 30,03 25 35,35 39,60 20
22 2,5 28 32,34 28 22
24 3 30 34,66 30 42,-12 24
27 3 33 38 12 33 4G.66 27
30 3,5 36 41,58 36 50,91 30
