Tandhjul.
620
Fordel
for

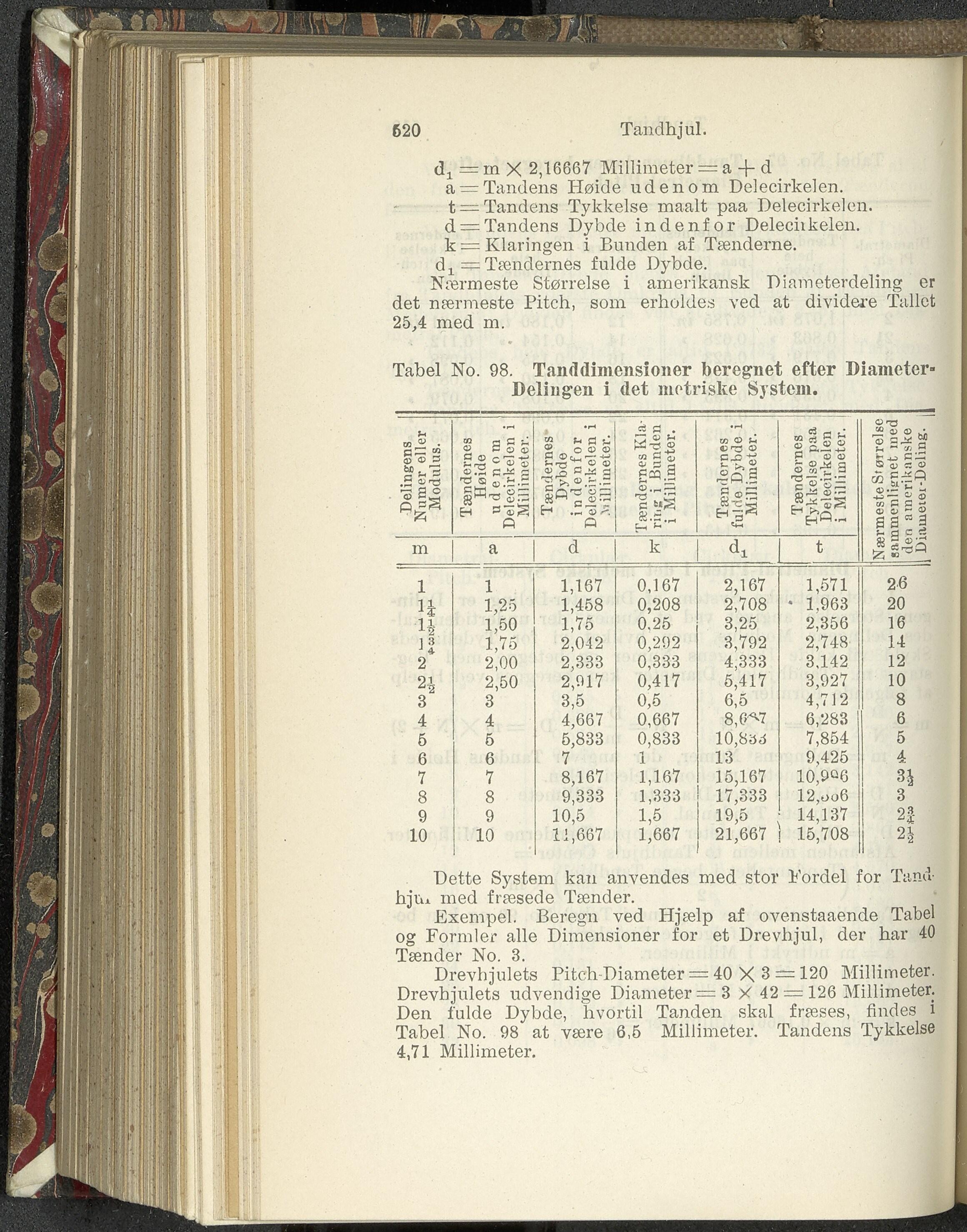

Tabel No. 98. Tanddimcnsioner beregnet efter Diameter«
Delingen i (let metriske System.
Dette System kan anvendes
hjiix med fræsede Tænder.
Exempel. Beregn ved Hjælp af ovenstaaende
dj = m X 2,16667 Millimeter = a + d
a = Tandens Høide udenom Delecirkelen.
t —Tandens Tykkelse maalt paa Delecirkelen.
d== Tandens Dybde indenfor Deleciikelen.
k = Klaringen i Bunden af Tænderne.
d t = Tændernes fulde Dybde.
Nærmeste Størrelse i amerikansk Diameterdeling er
det nærmeste Pitch, som erholdes ved at dividere Tallet
25,4 med m.
ingens er eller dulus. S H ~ g C o © BÄ a idernes ybde enfor irkelen i i meter. irnesKla- Bunden limeter. dornes Dybde i imeter. idernes else paa jirkelen liineter. Størrelse snet med ■i kanske -Deling. ।
'S 8,2 °ås P Tæn D i n d Deleei .Vi ill Tæn fulde Mill Eh Nærmeste sammenlii den amei Diametei
m a d k di t
1 1 1,167 0,167 2,167 1,571 26
1J 1,25 1,458 0,208 2,708 • 1.963 20
1| 1,50 1,75 0,25 3,25 2,356 16
1» 1,75 2,042 0,292 3,792 2,748 14
2 2,00 2,333 0,333 4,333 3,142 12
2,50 2,917 0,417 6,417 3,927 10
3 3 3,5 0,5 6,5 4,712 8
4 4 4,667 0,667 8,C^7 6,283 6
5 5 5,833 0,833 10,8öd 7,854 5
6 6 7 1 13 9,425 4
7 7 8,167 1,167 15,167 10,9°6
8 8 9,333 1,333 17,333 12,oo6 3
9 9 10,5 1,5 19,5 14,137 21
10 10 11,667 1,667 21,667 15,708 2^
med stor
_________o__ ___r - - Tabel
og Formler alle Dimensioner for et Drevhjul, der har 40
d?86H(1.6r 3
Drevhjulets Pitch-Diameter — 40 X 3 — 120 Millimeter.
Drevbjulets udvendige Diameter = 3 X 42 = 126 Millimeter-
Den fulde Dybde, hvortil Tanden skal fræses, findes i
Tabel No. 98 at være 6,5 Millimeter. Tandens Tykkelse
4,71 Millimeter.
