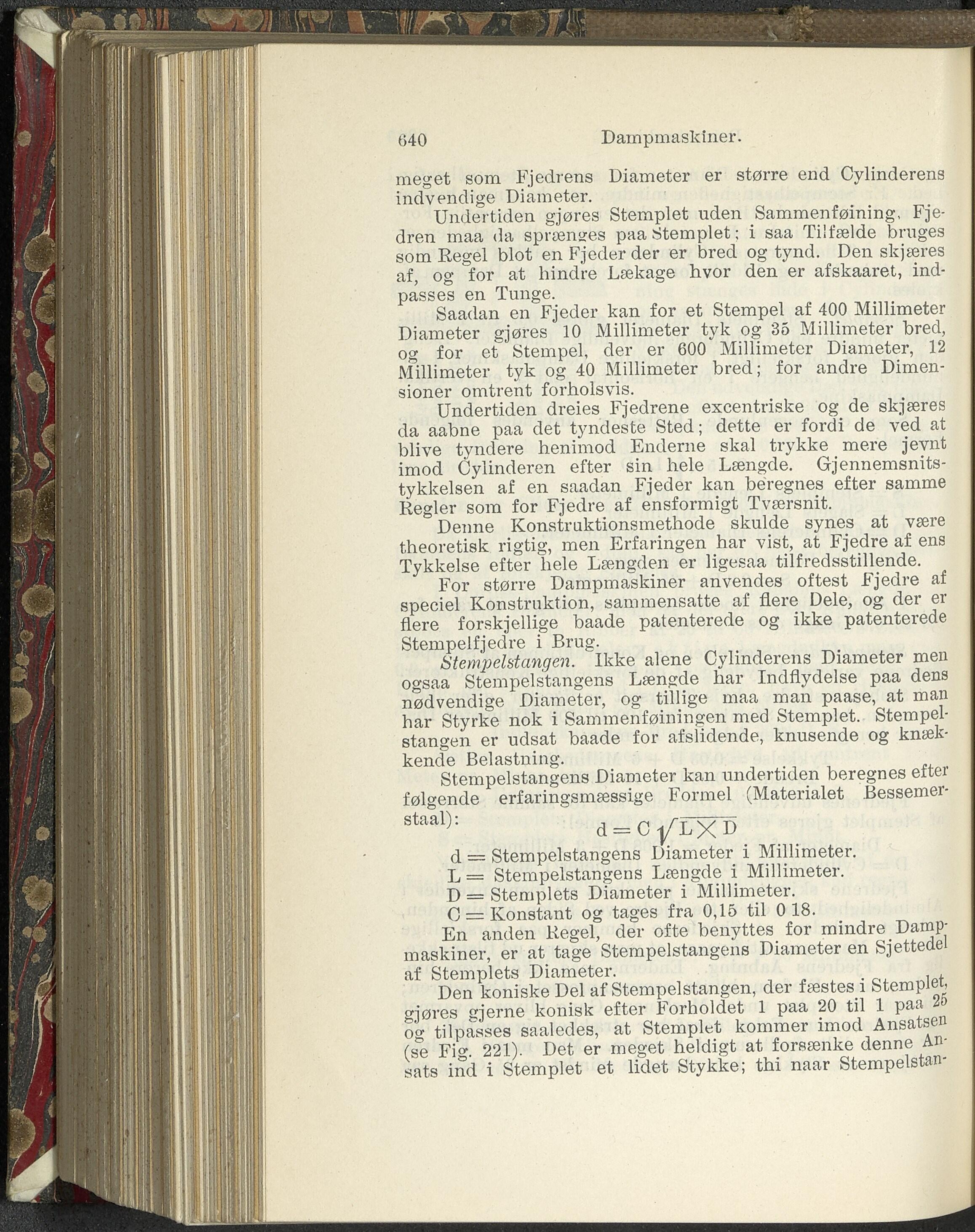

640 Dampmaskiner.
meget som Fjedrens Diameter er større end Cylinderens
indvendige Diameter.
Undertiden gjøres Stemplet uden Sammenføining, Fje-
dren maa da sprænges paa Stemplet; i saa Tilfælde bruges
som Regel blot en Fjeder der er bred og tynd. Den skiæres
af, og for at hindre Lækage hvor den er afskaaret, ind-
passes en Tunge.
Saadan en Fjeder kan for et Stempel af 400 Millimeter
Diameter gjøres 10 Millimeter tyk og 35 Millimeter bred,
og for et Stempel, der er 600 Millimeter Diameter, 12
Millimeter tyk og 40 Millimeter bred; for andre Dimen-
sioner omtrent forliolsvis.
Undertiden dreies Fjedrene excentriske og de skjæres
da aabne paa det tyndeste Sted; dette er fordi de ved at
blive tyndere henimod Enderne skal trykke mere jevnt
imod Cylinderen efter sin hele Længde. Gjennemsnits-
tykkelsen af en saadan Fjeder kan beregnes efter samme
Regler som for Fjedre af ensformigt Tværsnit.
Denne Konstruktionsmethode skulde synes at være
theoretisk rigtig, men Erfaringen har vist, at Fjedre af ens
Tykkelse efter hele Længden er ligesaa tilfredsstillende.
For større Dampmaskiner anvendes oftest Fjedre af
speciel Konstruktion, sammensatte af flere Dele, og der er
flere forskjellige baade patenterede og ikke patenterede
Stempelfjedre i Brug.
Stempelstangen. Ikke alene Cylinderens Diameter men
ogsaa Stempelstangens Længde har Indflydelse paa dens
nødvendige Diameter, og tillige maa man paase, at man
har Styrke nok i Sammenføiningen med Stemplet. Stempel-
stangen er udsat baade for afslidende, knusende og knæk-
kende Belastning.
Stempelstangens Diameter kan undertiden beregnes eitei
følgende erfaringsmæssige Formel (Materialet Bessemer-
Staal): d = C /L/D
d — Stempelstangens Diameter i Millimeter.
L= Stempelstangens Længde i Millimeter.
D = Stemplets Diameter i Millimeter.
C —Konstant og tages fra 0,15 til 0 18.
En anden Regel, der ofte benyttes for mindre Damp-
maskiner, er at tage Stempelstangens Diameter en Sjettedel
af Stemplets Diameter. . , .
Den koniske Del af Stempelstangen, der fæstes i Stempler,
»iøres gierne konisk efter Forholdet 1 paa 20 til 1 paa
o« tilpasses saaledes, at Stemplet kommer imod Ansatsen
(se Fi°'. 221). Det er meget heldigt at forsænke denne An-
sats ind i Stemplet et lidet Stykke; thi naar Stempelstan-
