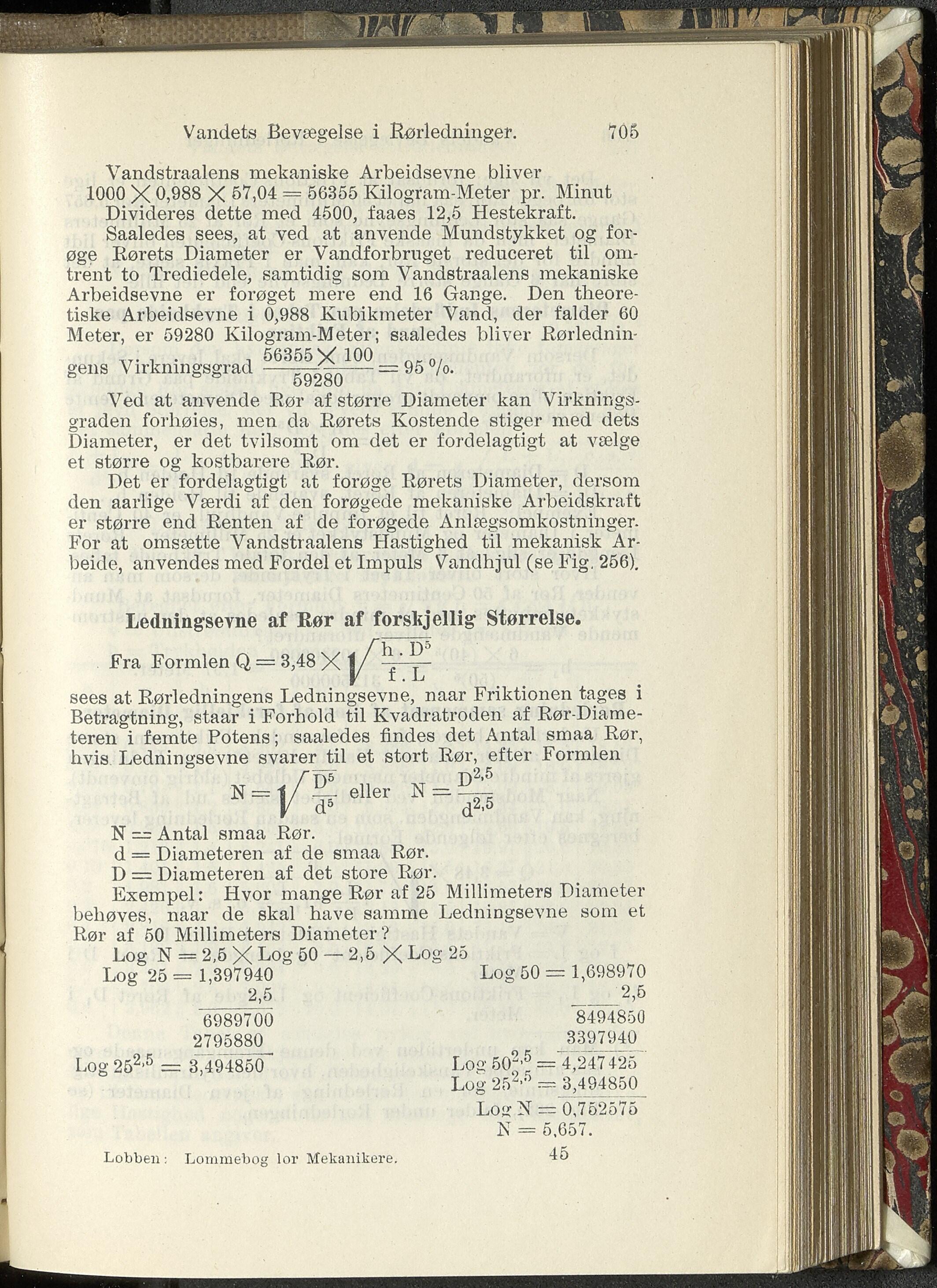

Vandets Bevægelse i Rørledninger.
705
Vandstraalens mekaniske Arbeidsevne bliver
1000 X 0,988 X 57,04 = 56355 Kilogram-Meter pr. Minut
Divideres dette med 4500, faaes 12,5 Hestekraft.
Saaledes sees, at ved at anvende Mundstykket og for-
øge Rørets Diameter er Vandforbruget reduceret til om-
trent to Trediedele, samtidig som Vandstraalens mekaniske
Arbeidsevne er forøget mere end 16 Gange. Den tlieore-
tiske Arbeidsevne i 0,988 Kubikmeter Vand, der falder 60
Meter, er 59280 Kilogram-Meter; saaledes bliver Rørlednin-
... . • , 56355X 100 ftK0/
gens Virkningsgrad ---—-------— 95 %.
Ved at anvende Rør af større Diameter kan Virknings-
graden forhøies, men da Rørets Kostende stiger med dets
Diameter, er det tvilsomt om det er fordelagtigt at vælge
et større og kostbarere Rør.
Det er fordelagtigt at forøge Rørets Diameter, dersom
den aarlige Værdi af den forøgede mekaniske Arbeitskraft
er større end Kenten af de forøgede Anlægsomkostninger.
For at omsætte Vandstraalens Hastighed til mekanisk Ar-
beide, anvendes med Fordel et Impuls Vandhjul (se Fig. 256).
Ledningsevne af Rør af forsly ellig" Størrelse.
Fra Formlen Q = 3,48 X |/"y
sees at Rørledningens Ledningsevne, naar Friktionen tages i
Betragtning, staar i Forhold til Kvadratroden af Rør-Diame-
teren i femte Potens; saaledes findes det Antal smaa Rør,
hvis Ledningsevne svarer til et stort Rør, efter Formlen
N =
eller N =
J/ d* d2'5
N — Antal smaa Rør.
d = Diameteren af de smaa Rør.
D = Diameteren af det store Rør.
Exempel: Hvor mange Rør af 25 Millimeters Diameter
behøves, naar de skal have samme Ledningsevne som et
Rør af 50 Millimeters Diameter?
Log N = 2,5 X Log 50 — 2,5 X Log 2o
Log 25 = 1,397940 Log 50 = 1,698970
_____2,5 ____2,5
6989700 8494850
2795880- r 3397940
Log 252,5 — 3,494850" Log 50^ = 4,247 425
Log 252-’’ = 3394850
Loj; N — 0,752575
N = 5,657.
