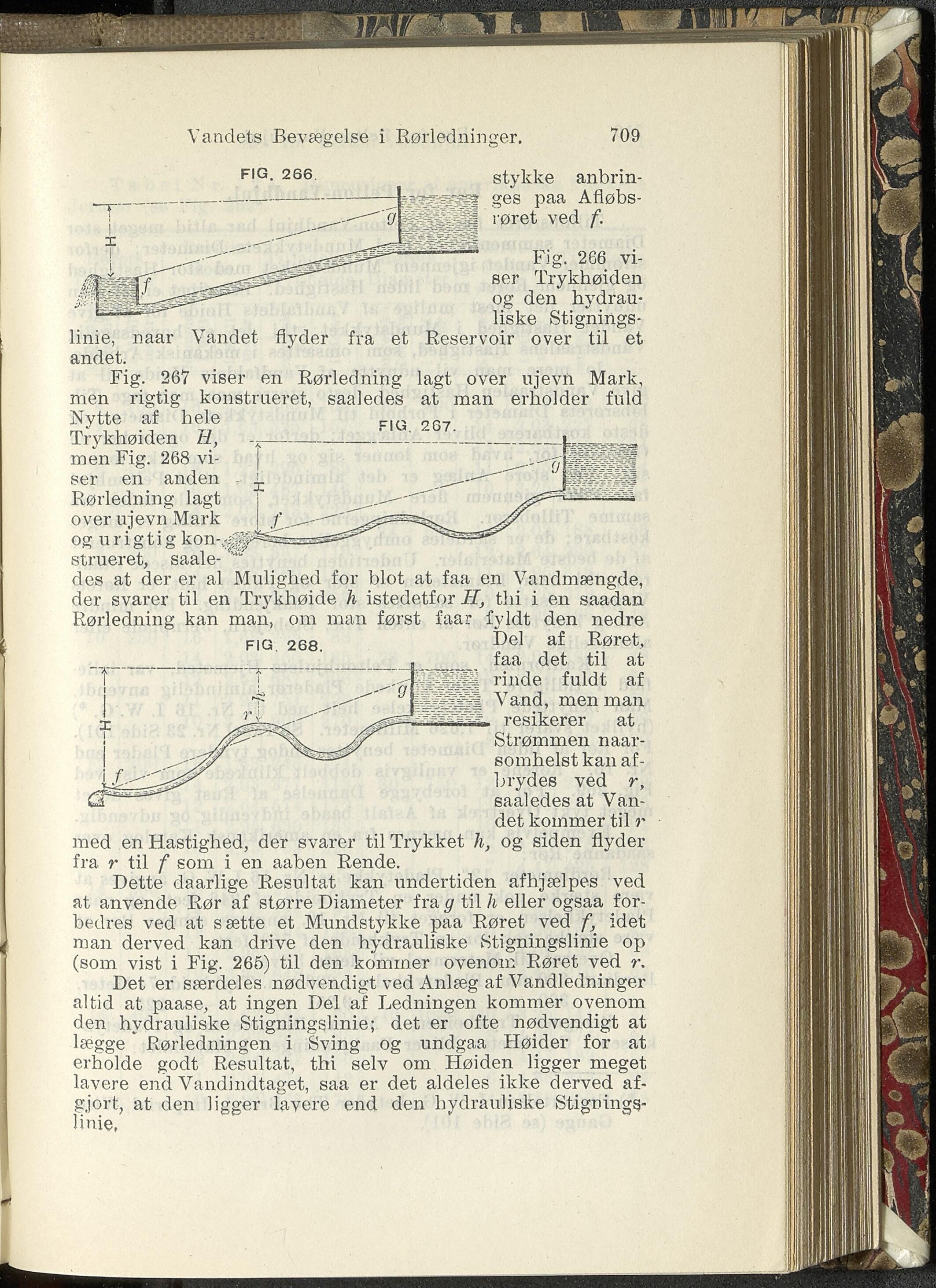

Vandets Bevægelse i Rørledninger.
709
FIG. 266.
stykke anbrin-
ges paa Afløbs-
roret ved f.
lagt over ujevn Mark,
at man erholder fuld
FIG. 267.
Fig. 266 vi-
ser Trykhøiden
og den hydrau-
liske Stignings-
linie, naar Vandet flyder fra et Reservoir over til et
andet.
Fig. 267 viser en Rørledning
men rigtig konstrueret, saaledes
Nytte af hele
Trykhøiden II,
men Fig. 268 vi-
ser en anden
Rørledning lagt ,
over ujevn Mark I /
og urigtig kon-
strueret, saale-
des at der er al Mulighed for blot at faa en Vandmængde,
der svarer til en Trykhøide h istedetfor H, thi i en saadan
Rørledning kan man, om man først faar fyldt den nedre
fig 268 Del af Røret,
faa det til at
rinde fuldt af
Vand, men man
resikerer at
Strømmen naar-
somhelst kan af-
brydes ved r,
saaledes at Van-
det kommer til r
med en Hastighed, der svarer ti] Trykket h, og siden flyder
fra r til f som i en aaben Rende.
Dette daarlige Resultat kan undertiden afhjælpes ved
at anvende Rør af større Diameter fra g til h eller ogsaa for-
bedres ved at sætte et Mundstykke paa Røret ved f, idet
man derved kan drive den hydrauliske Stigningslinie op
(som vist i Fig. 265) til den kommer ovenom Røret ved r.
Det er særdeles nødvendigt ved Anlæg af Vandledninger
altid at paase, at ingen Del af Ledningen kommer ovenom
den hydrauliske Stigningslinie; det er ofte nødvendigt at
lægge Rørledningen i Sving og undgaa Høider for at
erholde godt Resultat, thi selv om Høiden ligger meget
lavere end Vandindtaget, saa er det aldeles ikke derved af-
gjort, at den ligger lavere end den hydrauliske Stignings-
linie,
