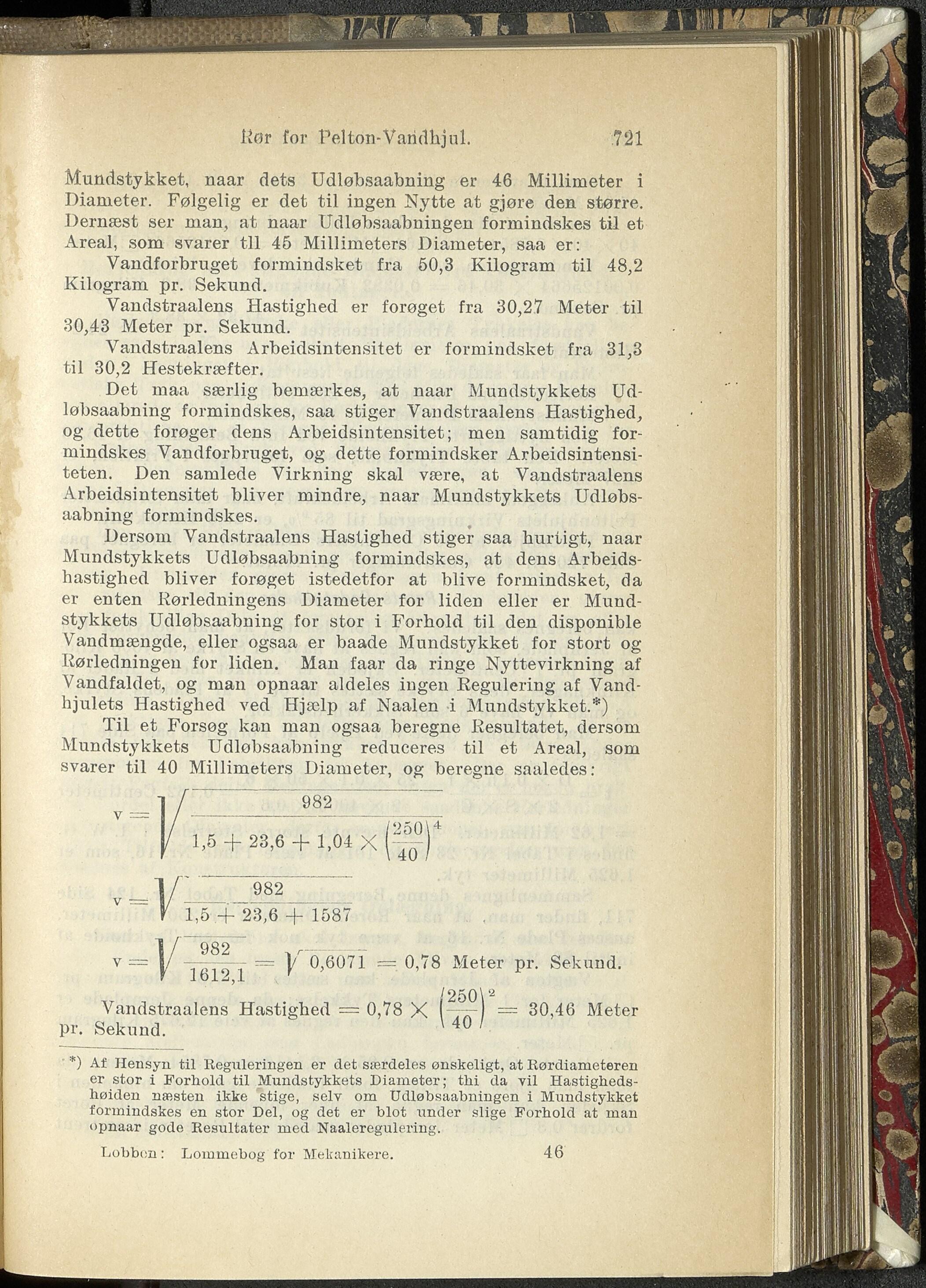

Rør for Pelton-Vandhjul.
.721
Mundstykket, naar dets Udløbsaabning er 46 Millimeter i
Diameter. Følgelig er det til ingen Nytte at gjøre den større.
Dernæst ser man, at naar Udløbsaabningen formindskes til et
Areal, som svarer til 45 Millimeters Diameter, saa er:
Vandforbruget formindsket fra 50,3 Kilogram til 48,2
Kilogram pr. Sekund.
Vandstraalens Hastighed er forøget fra 30,27 Meter til
30,43 Meter pr. Sekund.
Vandstraalens Arbeidsintensitet er formindsket fra 31,3
til 30,2 Hestekræfter.
Det maa særlig bemærkes, at naar Mundstykkets Ud-
løbsaabning formindskes, saa stiger Vandstraalens Hastighed,
og dette forøger dens Arbeidsintensitet; men samtidig for-
mindskes Vandforbruget, og dette formindsker Arbeidsintensi-
teten. Den samlede Virkning skal være, at Vandstraalens
Arbeidsintensitet bliver mindre, naar Mundstykkets Udløbs-
aabning formindskes.
Dersom Vandstraalens Hastighed stiger saa hurtigt, naar
Mundstykkets Udløbsaabning formindskes, at dens Arbeids-
hastighed bliver forøget istedetfor at blive formindsket, da
er enten Rørledningens Diameter for liden eller er Mund-
stykkets Udløbsaabning for stor i Forhold til den disponible
Vandmængde, eller ogsaa er baade Mundstykket for stort og
Rørledningen for liden. Man faar da ringe Nyttevirkning af
Vandfaldet, og man opnaar aldeles ingen Regulering af Vand-
hjulets Hastighed ved Hjælp af Naalen i Mundstykket.*)
Til et Forsøg kan man ogsaa beregne Resultatet, dersom
Mundstykkets Udløbsaabning reduceres til et Areal, som
svarer til 40 Millimeters Diameter, og beregne saäledes:
[ 982
v — /-----------------------——-
/ 1,5 + 23,6 + 1,01 X '
982
1J 4-'*2376 + 1587
! / 982 r-
v = |/ ~ P 0,6071 — 0,78 Meter pr. Sekund.
/250\2
Vandstraalens Hastighed = 0,78 X (a~ = 30,46 Meter
pr. Sekund. 40
*) Af Hensyn til Reguleringen er det særdeles ønskeligt, at Kørdiameteren
er stor i Forhold til Mundstykkets Diameter; thi da vil Hastigheds-
høiden næsten ikke stige, selv om Udløbsaabningen i Mundstykket
formindskes en stor Del, og det er blot under slige Forhold at man
opnaar gode Resultater med Naaleregulering.
Lobben: Lommebog for Mekanikere. 46
