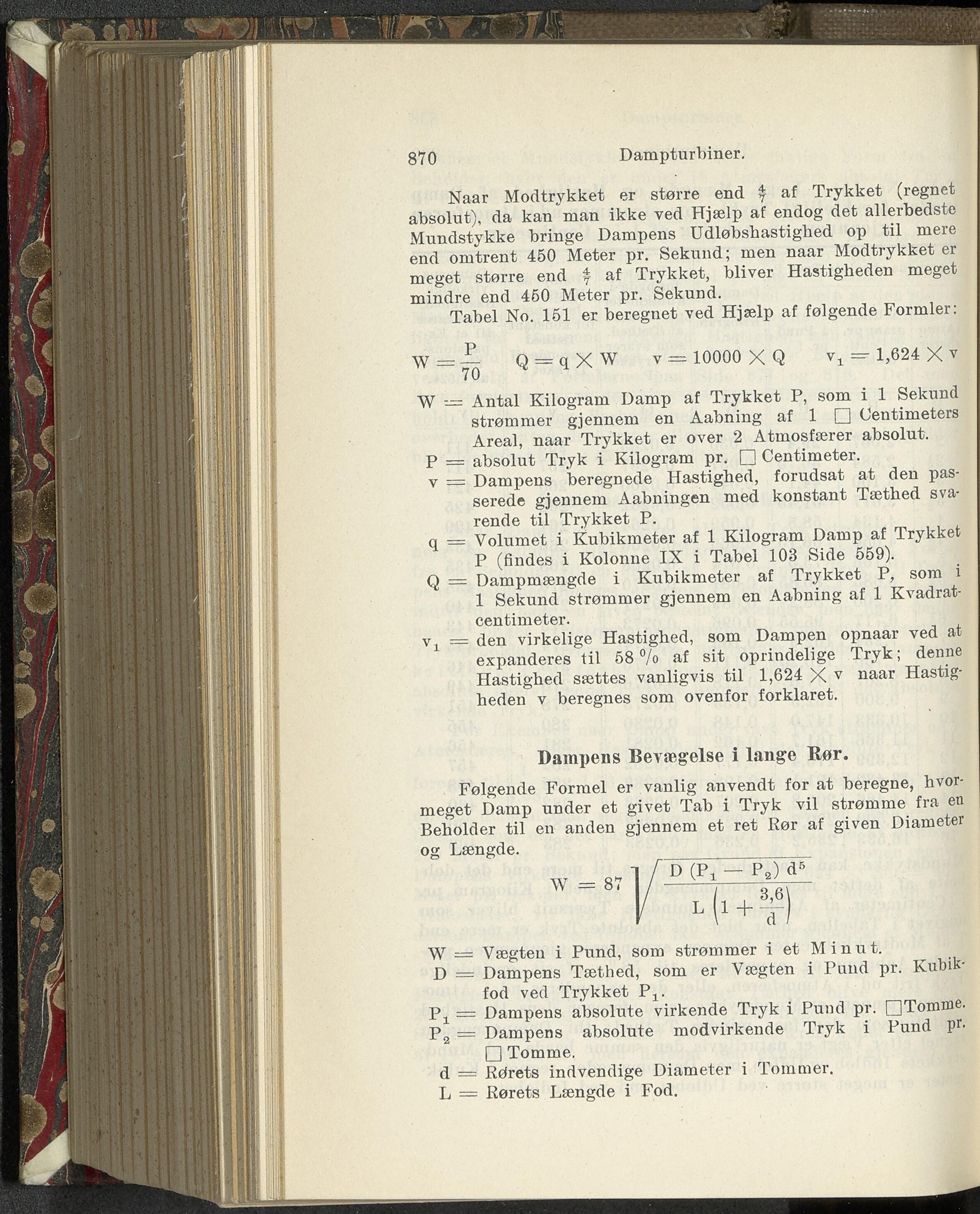

Aabning af 1 Centimeters
870 Dampturbiner.
Naar Modtrykket er større end * af Trykket (regnet
absolut), da kan man ikke ved Hjælp af endog det allerbedste
Mundstykke 'bringe Dampens Udløbshastighed op til mere
end omtrent 450 Meter pr. Sekund; men naar Modtrykket er
meget større end £ af Trykket, bliver Hastigheden meget
mindre end 450 Meter pr. Sekund.
Tabel No. 151 er beregnet ved Hjælp af følgende Formler:
W = ^ Q = qXW v = 10000 XQ = 1,624 X v
— Antal Kilogram Damp af Trykket * 1 ^Sekund
strømmer gjennem en „
Areal, naar Trykket er over 2 Atmosfærer absolut.
— absolut Tryk i Kilogram pr. Centimeter.
= Dampens beregnede Hastighed, forudsat at den pas-
serede gjennem Aabningen med konstant Tæthed sva-
rende til Trykket P.
— Volumet i Kubikmeter af 1 Kilogram Damp af Trykket
P (findes i Kolonne IX i Tabel 103 Side 559).
— Dampmængde i Kubikmeter af Trykket P, som i
1 Sekund strømmer gjennem en Aabning af 1 Kvadrat-
centimeter.
= den virkelige Hastighed, som Dampen opnaar ved a
expanderes til 58 °/o af sit oprindelige Tryk; denne
Hastighed sættes vanligvis til 1,624 X v naar Hastig-
heden v beregnes som ovenfor forklaret.
Dampens Bevægelse i lange Kør.
Følgende Formel er vanlig anvendt for at beregne, hvor-
meget Damp under et givet Tab i Tryk vil strømme fra en
Beholder til en anden gjennem et ret Rør af given Diameter
og Længde.
w _ s-1 ro æt - p.)
” — o* I / i o a \
1 \ 1 d /
W = Vægten i Pund, som strømmer i et Minut.
D = Dampens Tæthed, som er Vægten i Pund pr. Kubik-
fod veel Trykket Pv
px = Dampens absolute virkende Tryk i Pund pr. □Tomme.
P2 = Dampens absolute modvirkende Tryk i Pund Pr>
Tomme.
d = Rd rets indvendige Diameter i Tommer.
L — Rørets Længde i Fod.
