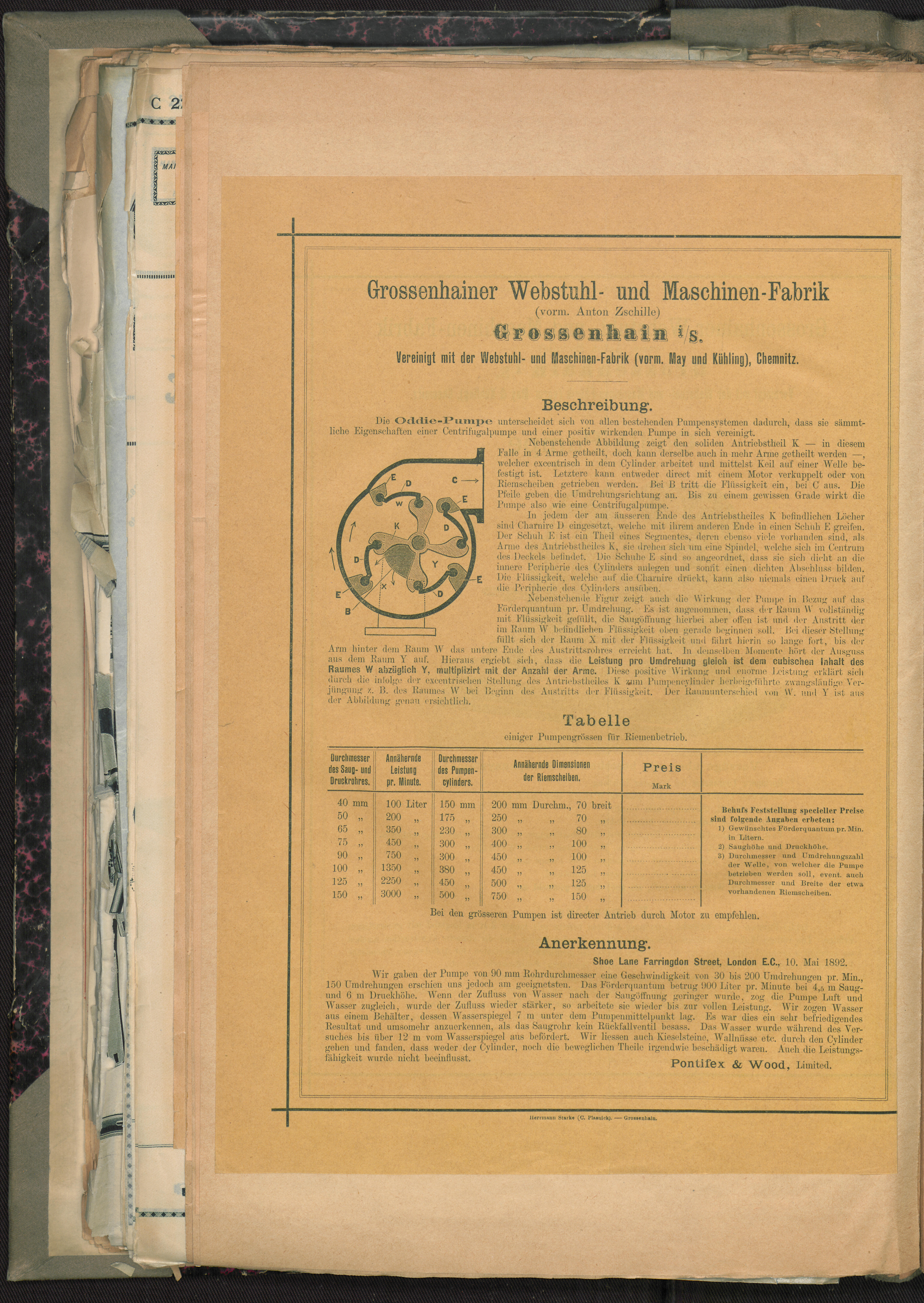

Grossenhainer Webstuhl- und Maschinen-Fabrik
(vorm. Anton Zschille)
. i/s.
Vereinigt mit der Webstuhl- und Maschinen-Fabrik (vorm. May und Kiihling), Chemnitz.
Beschreibung.
Die Otl(lie-T*iimpe unterscheidet sicli von alien bestehenden Pumpensystemen dadurch, dass sie sammt-
licho Eigenschaften einer Centrifugalpumpe und einer positiv wirkenden Pumpe in sicli vereinigt.
Nebenstehende Abbildung zeigt den soliden Antriebstheil K -— in diesem
Faile in 4 Arnie getheilt, doch kami derselbe auch in mehr Arme getlieilt werden —,
welclier excentrisch in dem Cylinder arbeitet und mittelst Keil auf einer Welle be-
festigt ist. Letztere kann éntweder direct mit einem Motor verkuppelt oder von
Riemscheiben getrieben werden. Bei B tritt die Fliissigkeit ein, bei C aus. Die
Pfeile geben die Umdrehungsriehtung an. Bis zu einem gewissen Grade wirkt die
Pumpe also wie eine Centrifugalpumpe.
In jedem der am Russeren Ende des Antriebstheiles K befindlichen Locher
sind Chartlire D eingesetzt, welche mit ihrem anderen Ende in einen Schuh E greifen.
Der Schuh E ist ein Theil eines Segmentes, deren ebenso viele vorhanden sind, als
Arme des Antriebstheiles K, sie drehen sicli um eine Spindel, welche sicli im Centrum
dos Deckels belindet. Die Schnhe E sind so angeordnet, dass sie sidi dielit an dio
innere Peripherie des Cylinders tinlegen und soniit einen dichten Abscliluss bilden.
Die Fliissigkeit, welche auf die Charnire driickt, kann also iiiemals einen Druek auf
die Peripherie des Cylinders ausiiben.
Nefjenstvhende Figur zeigt auch die Wirkung der Pumpe in Bezug auf das
Forderquantum pr. Umdrelmug. Es ist angenommen, dass der Kanin \V voHstiindig
mit Fliissigkeit geliillt, die Saugijffnung hierbei aber offen ist und der Anstritt der
ini Raum W beiindlichen Fliissigkeit oben ger.ido beginnen soil. Bei dieser Stelliing
fiillt sich der Raum X mit der Fliissigkeit mid falirt liierin so lange fort, bis dor
Ann hinter dem Raum AV das untere Ende des Austrittsrnhres erreicht hat. In demselben Moniente liiirt dor Ausguss
aus dem Raum Y auf. Hieraus erj>iebt sicli, dass die Leistung pro Urndrehung gleich ist dem cubisched inhalt des
Raumes W abziiglich Y, multipiizirt mit dor Anzah! der Anne. Diesc positive Wirkung mid enornio Leistung erkliirt sic.li
(lurch die inlolgn der excentrischen Stellung dos Antriebstheiles K Mini Puinpeiicylinder lii'rbeig'cfiihrtc zwangsliiufige Ver-
jiinguii”' z. B. des Raumes W bei Bt'giim des Austritts der Fliissigkeit. Der kauniiinterschied von W. uud Y ist aus
der Abbildung genau ersichtlich.
Tabelle
einiger Pumpengrossen fur Riemenbetrieb.
Durchmesser Annahernde Durchmesser
des SauQ- unii Leistung des Pumpen-
Druckrohres. pr. Minute. cylinders.
Annahernde Dimensionen Preis
der Riemscheiben.
Mark
40
50
65
mm
100
200
350
450
750
1350
2250
3000
Liter
150 mm
175 „
230 „
300 „
300 „
380 „
450 „
500 „
200 mm Durchm., 70
250 „
300 „
400 „
450 „
450 „
500 „
750 „
breit
Behufs Feststellung specieller Preise
sind folgende Angaben erbeten:
i)
2)
3)
Gewiinschtes FOrderquantum pr. Min.
in Litem.
SaughOhe und Druckhohe.
Durchmesser und Umdrehungszahl
der Welle, von welcher die Pumpe
betrieben werden soil, event, auch
Durchmesser und Breite der etwa
vorhandenen Riemscheiben.
Bei den grosseren Pumpen ist
directer Antrieb durch. Motor
zu
empfehlen.
Anerkennung.
Shoe Lane Farringdon Street, London E.C., 10. Mai 1892.
Wir gaben der Pumpe von 90 mm Rohrdurchmesser eine Geschwindigkeit von 30 bis 200 Umdrehungen pr. Min.,
150 Umdrehungen erschien uns jedoch am geeignetsten. Das Forderquantum betrug 900 Liter pr. Minute bei°4,r, m Sau<>'-
und 6 ni Druckhohe. Wenn der Zufluss von Wasser nacli der Saugdffnung geringer wurde, zog die Pumpe Luft und
Wasser zugleich, wurde der Zufluss wieder starker, so arbeitete sic wieder bis zur vollen Leistung. Wir zogen Wasser
aus einem Behiilter, dessen Wasserspiegel 7 m miter dem Punipenmittelpunkt lag. Es war dies ein sehr befriedio-endes
Resultat und umsomelir anzuerkennen, als das Saugrohr kein Ruckfall ventil besass. Das Wasser wurde wahrend des Ver-
suehes bis fiber 12 m vom Wasserspiegel aus befordert. Wir liessen auch Kieselsteine, Wallniisse etc. durch den Cylinder
geben und fanden, class weder der Cylinder, nodi die bewcglichen Theile irgendwie beschadigt waren. Audi die Leistuno-s-
fahigkeit wurde nicht beeinflusst. ,
& Pontlfex & Wood, Limited.
Herrmann Starke (C. Plaanick). — Grossenhain.
