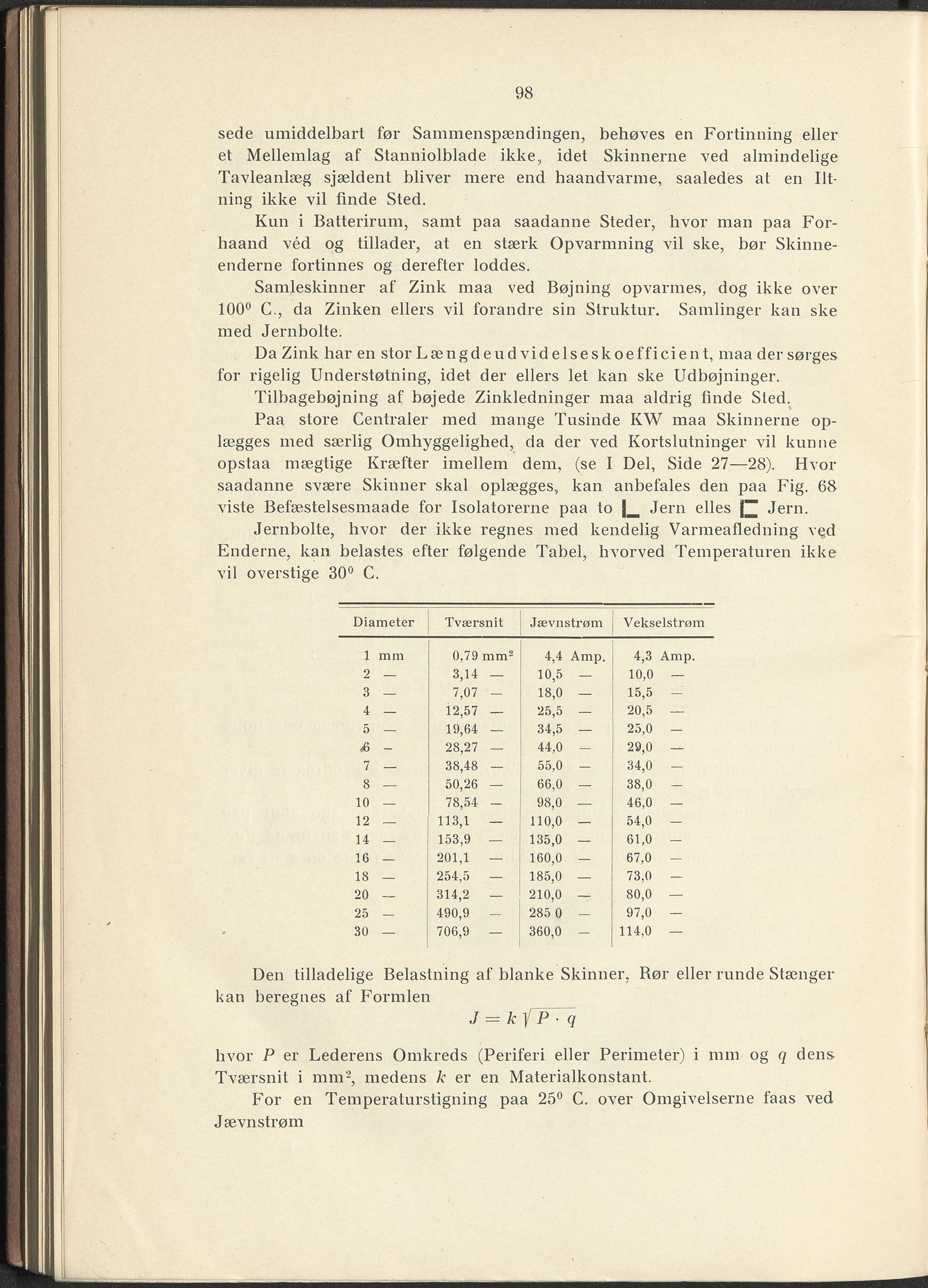

98 sede umiddelbart før Sammenspændingen, behøves en Fortinning eller et Mellemlag af Stanniolblade ikke, idet Skinnerne ved almindelige Tavleanlæg sjældent bliver mere end haandvarme, saaledés at en Ilt- ning ikke vil finde Sted. Kun i Batterirum, samt paa saadanne Steder, hvor man paa For- haand véd og tillader, at en stærk Opvarmning vil ske, bør Skinne- enderne fortinnes og derefter loddes. Samleskinner af Zink maa ved Bøjning opvarmes, dog ikke over 100° C., da Zinken ellers vil forandre sin Struktur. Samlinger kan ske med Jernbolte. Da Zink har en stor Længden d vid elseskoefficien t, maa der sørges for rigelig Understøtning, idet der ellers let kan ske Udbøjninger. Tilbagebøjning af bøjede Zinkledninger maa aldrig finde Sted. Paa store Centraler med mange Tusinde KW maa Skinnerne op- lægges med særlig Omhyggelighed, da der ved Kortslutninger vil kunne opstaa mægtige Kræfter imellem dem, (se I Del, Side 27—28). Hvor saadanne svære Skinner skal oplægges, kan anbefales den paa Fig. 68 viste Befæstelsesmaade for Isolatorerne paa to Jern elles Jern. Jernbolte, hvor der ikke regnes med kendelig Varmeafledning ve;d Enderne, kan belastes efter følgende Tabel, hvorved Temperaturen ikke vil overstige 30° C. Diameter Tværsnit Jævnstrøm Vekselstrøm 1 mm 0,79 mm2 4,4 Amp. 4,3 Amp. 2 — 3,14 — 10,5 — 10,0 — 3 — 7,07 - 18,0 — 15,5 - 4 — 12,57 — 25,5 — 20,5 — 5 — 19,64 — 34,5 — 25,0 — ■6 — 28,27 — 44,0 - 29,0 — 7 — 38,48 — 55,0 - 34,0 - 8 — 50,26 — 66,0 — 38,0 - 10 — 78,54 - 98,0 — 46,0 — 12 — 113,1 — 110,0 — 54,0 - 14 — 153,9 — 135,0 — 61,0 - 16 — 201,1 — 160,0 — 67,0 - 18 — 254,5 — 185,0 — 73,0 — 20 — 314,2 — 210,0 — 80,0 — 25 — 490,9 - 285 0 - 97,0 — 30 — 706,9 — 360,0 - 114,0 — Den tilladelige Belastning af blanke Skinner, Rør eller runde Stænger kan beregnes af Formlen J = k ]rP~~q hvor P er Lederens Omkreds (Periferi eller Perimeter) i mm og q dens Tværsnit i mm2, medens k er en Materialkonstant. For en Temperaturstigning paa 25° C. over Omgivelserne faas ved Jævnstrøm
