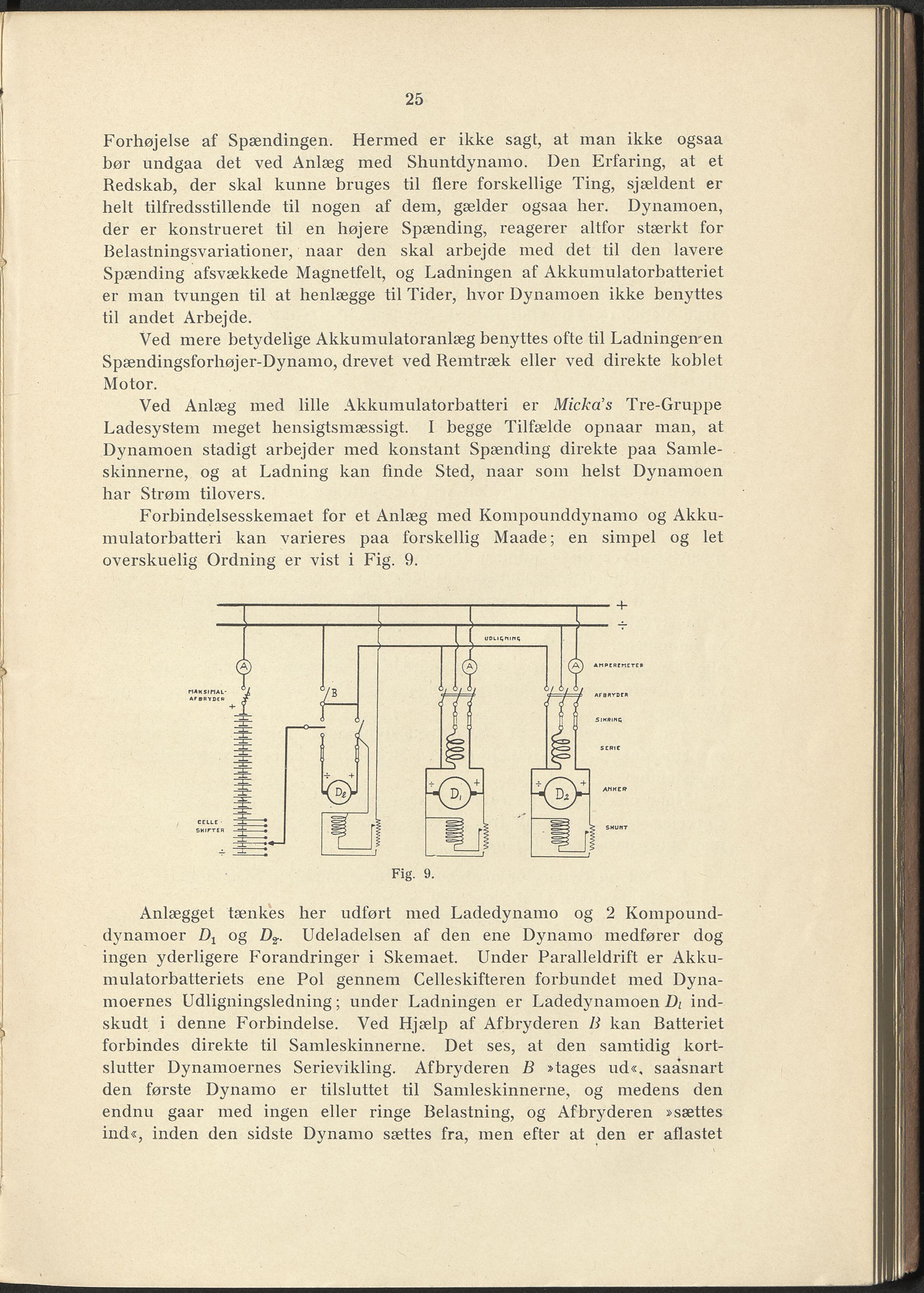

25 Forhøjelse af Spændingen. Hermed er ikke sagt, at man ikke ogsaa bør undgaa det ved Anlæg med Shuntdynamo. Den Erfaring, at et Redskab, der skal kunne bruges til flere forskellige Ting, sjældent er helt tilfredsstillende til nogen af dem, gælder ogsaa her. Dynamoen, der er konstrueret til en højere Spænding, reagerer altfor stærkt for Belastningsvariationer, naar den skal arbejde med det til den lavere Spænding afsvækkede Magnetfelt, og Ladningen af Akkumulatorbatteriet er man tvungen til at henlægge til Tider, hvor Dynamoen ikke benyttes til andet Arbejde. Ved mere betydelige Akkumulatoranlæg benyttes ofte til Ladningen-en. Spændingsforhøjer-Dynamo, drevet ved Remtræk eller ved direkte koblet Motor. Ved Anlæg med lille Akkumulatorbatteri er Micka’s Tre-Gruppe Ladesystem meget hensigtsmæssigt. I begge Tilfælde opnaar man, at Dynamoen stadigt arbejder med konstant Spænding direkte paa Samle- skinnerne, og at Ladning kan finde Sted, naar som helst Dynamoen har Strøm tilovers. Forbindelsesskemaet for et Anlæg med Kompounddynamo og Akku- mulatorbatteri kan varieres paa forskellig Maade; en simpel og let overskuelig Ordning er vist i Fig. 9. Anlægget tænkes her udført med Ladedynamo og 2 Kompound- dynamoer og Dz. Udeladelsen af den ene Dynamo medfører dog ingen yderligere Forandringer i Skemaet. Under Paralleldrift er Akku- mulatorbatteriets ene Pol gennem Celleskifteren forbundet med Dyna- moernes Udligningsledning; under Ladningen er Ladedynamoen Di ind- skudt i denne Forbindelse. Ved Hjælp af Afbryderen B kan Batteriet forbindes direkte til Samleskinnerne. Det ses, at den samtidig kort- slutter Dynamoernes Serievikling. Afbryderen B »tages ud«, saasnart den første Dynamo er tilsluttet til Samleskinnerne, og medens den endnu gaar med ingen eller ringe Belastning, og Afbryderen »sættes ind«, inden den sidste Dynamo sættes fra, men efter at den er aflastet
