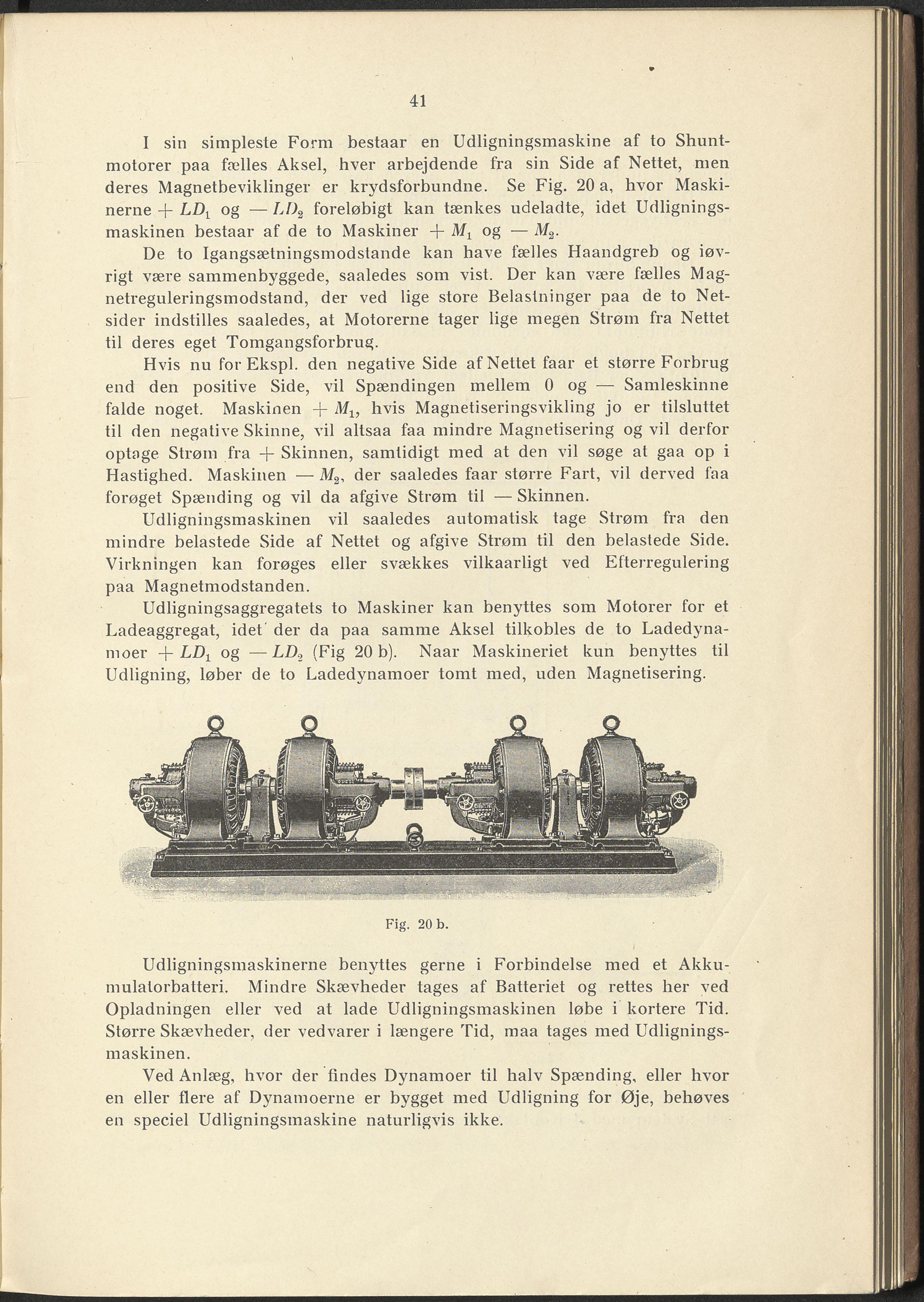

41 I sin simpleste Form bestaar en Udligningsmaskine af to Shunt- motorer paa fælles Aksel, hver arbejdende fra sin Side af Nettet, men deres Magnetbeviklinger er krydsforbundne. Se Fig. 20 a, hvor Maski- nerne + LDr og — L/)2 foreløbigt kan tænkes udeladte, idet Udlignings- maskinen bestaar af de to Maskiner + og — M2. De to Igangsætningsmodstande kan have fælles Haandgreb og iøv- rigt være sammenbyggede, saaledes som vist. Der kan være fælles Mag- netreguleringsmodstand, der ved lige store Belastninger paa de to Net- sider indstilles saaledes, at Motorerne tager lige megen Strøm fra Nettet til deres eget Tomgangsforbrug. Hvis nu for Ekspl. den negative Side af Nettet faar et større Forbrug end den positive Side, vil Spændingen mellem 0 og — Samleskinne falde noget. Maskinen + Mx, hvis Magnetiseringsvikling jo er tilsluttet til den negative Skinne, vil altsaa faa mindre Magnetisering og vil derfor optage Strøm fra + Skinnen, samtidigt med at den vil søge at gaa op i Hastighed. Maskinen — M2, der saaledes faar større Fart, vil derved faa forøget Spænding og vil da afgive Strøm til — Skinnen. Udligningsmaskinen vil saaledes automatisk tage Strøm fra den mindre belastede Side af Nettet og afgive Strøm til den belastede Side. Virkningen kan forøges eller svækkes vilkaarligt ved Efterregulering paa Magnetmodstanden. Udligningsaggregatets to Maskiner kan benyttes som Motorer for et Ladeaggregat, idet der da paa samme Aksel tilkobles de to Ladedyna- moer + LDt og —LD2 (Fig 20 b). Naar Maskineriet kun benyttes til Udligning, løber de to Ladedynamoer tomt med, uden Magnetisering. Fig. 20 b. Udligningsmaskinerne benyttes gerne i Forbindelse med et Akku- mulaloi'batteri. Mindre Skævheder tages af Batteriet og rettes her ved Opladningen eller ved at lade Udligningsmaskinen løbe i kortere Tid. Større Skævheder, der vedvarer i længere Tid, raaa tages med Udlignings- maskinen. Ved Anlæg, hvor der findes Dynamoer til halv Spænding, eller hvor en eller flere af Dynamoerne er bygget med Udligning for Øje, behøves en speciel Udligningsmaskine naturligvis ikke.
