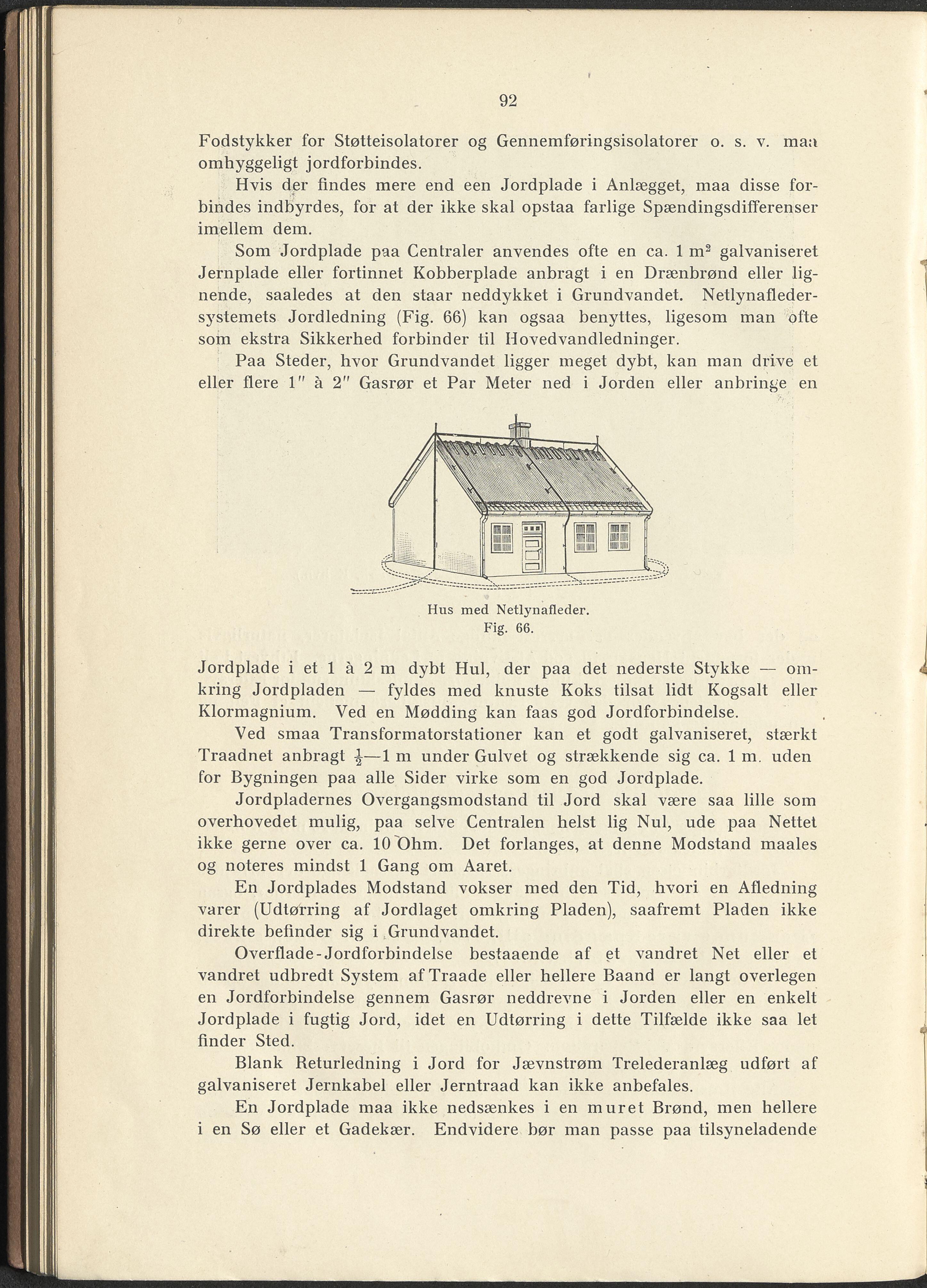

92 Fodstykker for Støtteisolatorer og Gennemføringsisolatorer o. s. v. man omhyggeligt jordforbindes. Hvis der findes mere end een Jordplade i Anlægget, maa disse for- bindes indbyrdes, for at der ikke skal opstaa farlige Spændingsdifferenser imellem dem. Som Jordplade paa Centraler anvendes ofte en ca. 1 m2 galvaniseret Jernplade eller fortinnet Kobberplade anbragt i en Drænbrønd eller lig- nende, saaledes at den staar neddykket i Grundvandet. Netlynafleder- systemets Jordledning (Fig. 66) kan ogsaa benyttes, ligesom man ofte som ekstra Sikkerhed forbinder til Hovedvandledninger. Paa Steder, hvor Grundvandet ligger meget dybt, kan man drive et eller flere 1" å 2" Gasrør et Par Meter ned i Jorden eller anbringe en Hus med Netlynafleder. Fig. 66. Jordplade i et 1 å 2 m dybt Hul, der paa det nederste Stykke — om- kring Jordpladen — fyldes med knuste Koks tilsat lidt Kogsalt eller Klormagnium. Ved en Mødding kan faas god Jordforbindelse. Ved smaa Transformatorstationer kan et godt galvaniseret, stærkt Traadnet anbragt |—1 m under Gulvet og strækkende sig ca. 1 m. uden for Bygningen paa alle Sider virke som en god Jordplade. Jordpladernes Overgangsmodstand til Jord skal være saa lille som overhovedet mulig, paa selve Centralen helst lig Nul, ude paa Nettet ikke gerne over ca. 10 Ohm. Det forlanges, at denne Modstand maales og noteres mindst 1 Gang om Aaret. En Jordplades Modstand vokser med den Tid, hvori en Afledning varer (Udtørring af Jordlaget omkring Pladen), saafremt Pladen ikke direkte befinder sig i Grundvandet. Overflade-Jordforbindelse bestaaende af et vandret Net eller et vandret udbredt System afTraade eller hellere Baand er langt overlegen en Jordforbindelse gennem Gasrør neddrevne i Jorden eller en enkelt Jordplade i fugtig Jord, idet en Udtørring i dette Tilfælde ikke saa let finder Sted. Blank Returledning i Jord for Jævnstrøm Trelederanlæg udført af galvaniseret Jernkabel eller Jerntraad kan ikke anbefales. En Jordplade maa ikke nedsænkes i en muret Brønd, men hellere i en Sø eller et Gadekær. Endvidere bør man passe paa tilsyneladende
