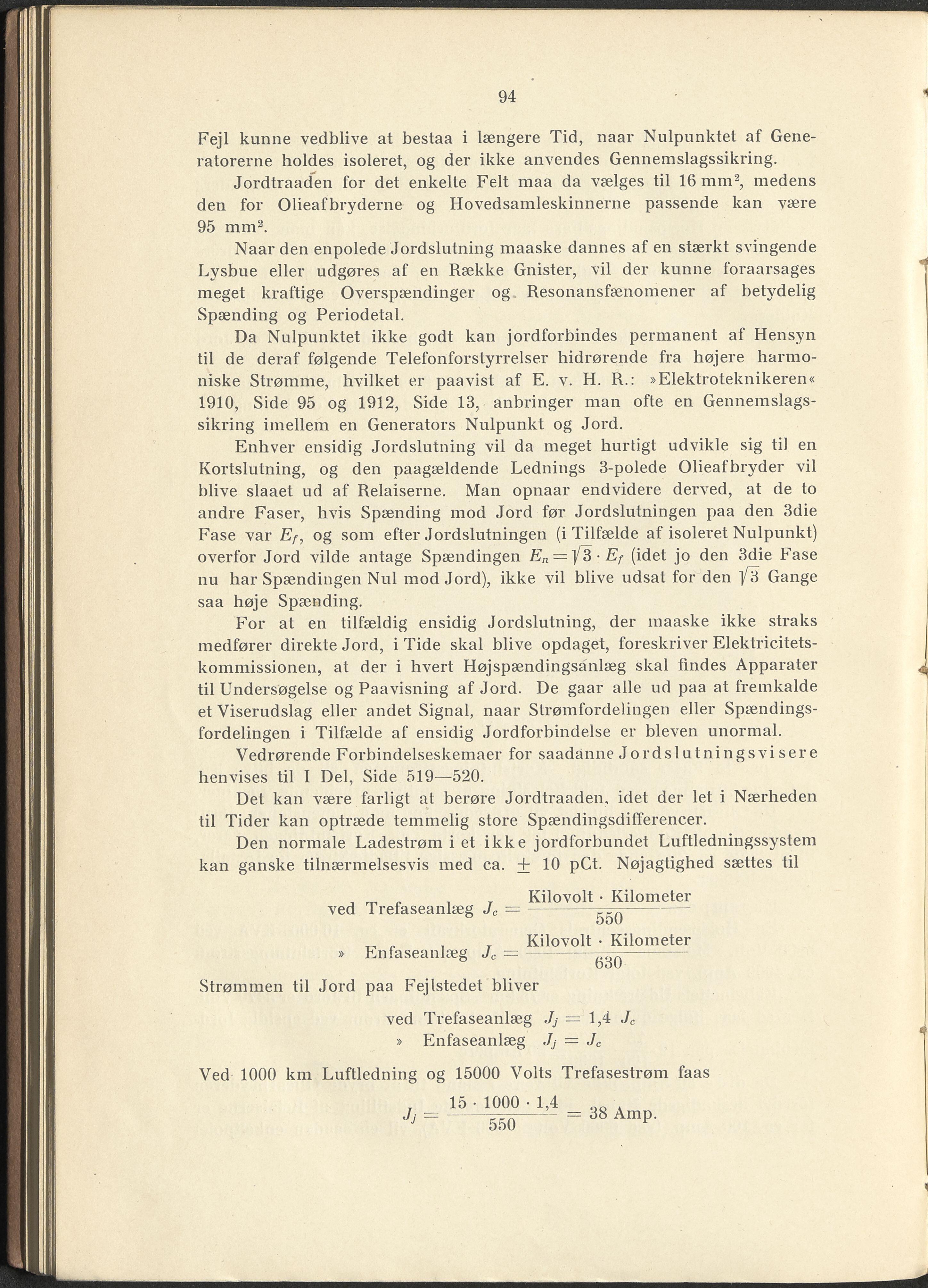

94 Fejl kunne vedblive at bestaa i længere Tid, naar Nulpunktet af Gene- ratorerne holdes isoleret, og der ikke anvendes Gennemslagssikring. Jordtraaden for det enkelte Felt maa da vælges til 16 mm2, medens den for Olieafbryderne og Hovedsamleskinnerne passende kan være 95 mm2. Naar den enpolede Jordslutning maaske dannes af en stærkt svingende Lysbue eller udgøres af en Række Gnister, vil der kunne foraarsages meget kraftige Overspændinger og Resonansfænomener af betydelig Spænding og Periodetal. Da Nulpunktet ikke godt kan jordforbindes permanent af Hensyn til de deraf følgende Telefonforstyrrelser hidrørende fra højere harmo- niske Strømme, hvilket er paavist af E. v. H. R.: »Elektroteknikeren« 1910, Side 95 og 1912, Side 13, anbringer man ofte en Gennemslags- sikring imellem en Generators Nulpunkt og Jord. Enhver ensidig Jordslutning vil da meget hurtigt udvikle sig ti] en Kortslutning, og den paagældende Lednings 3-polede Olieafbryder vil blive slaaet ud af Relaiserne. Man opnaar endvidere derved, at de to andre Faser, hvis Spænding mod Jord før Jordslutningen paa den 3die Fase var Ef, og som efter Jordslutningen (i Tilfælde af isoleret Nulpunkt) overfor Jord vilde antage Spændingen En = ^ 3 • Ef (idet jo den 3die Fase nu har Spændingen Nul mod Jord), ikke vil blive udsat for den Gange saa høje Spænding. For at en tilfældig ensidig Jordslutning, der maaske ikke straks medfører direkte Jord, i Tide skal blive opdaget, foreskriver Elektricitets- kommissionen, at der i hvert Højspændingsanlæg skal findes Apparater 4 til Undersøgelse og Paavisning af Jord. De gaar alle ud paa at fremkalde et Viserudslag eller andet Signal, naar Strømfordelingen eller Spændings- fordelingen i Tilfælde af ensidig Jordforbindelse er bleven unormal. Vedrørende Forbindelseskemaer for saadanne Jordsi utningsvi sere henvises til I Del, Side 519—520. Det kan være farligt al berøre Jordtraaden, idet der let i Nærheden til Tider kan optræde temmelig store Spændingsdifferencer. Den normale Ladestrøm i et ikke jordforbundet Luftledningssystem kan ganske tilnærmelsesvis med ca. + 10 pCt. Nøjagtighed sættes til , ™ , Kilovolt • Kilometer ved Trefaseanlæg Jc — ---------- , T Kilovolt • Kilometer » Entaseanlæg Jc —----------------— b30 Strømmen til Jord paa Fejlstedet bliver ved Trefaseanlæg Jj — 1,4 Jc » Enfaseanlæg Jj = Jc Ved 1000 km Luftledning og 15000 Volts Trefasestrøm faas T 15 • 1000 • 1,4 . Jj =------------ = 38 AmP'
