96
Den normale Spænding maa heller ikke kunne slaa tværs over helt
uden om Isolatoren direkte fra Traaden til Isolatorstøtten, der oftest er
af galvaniseret Jern.

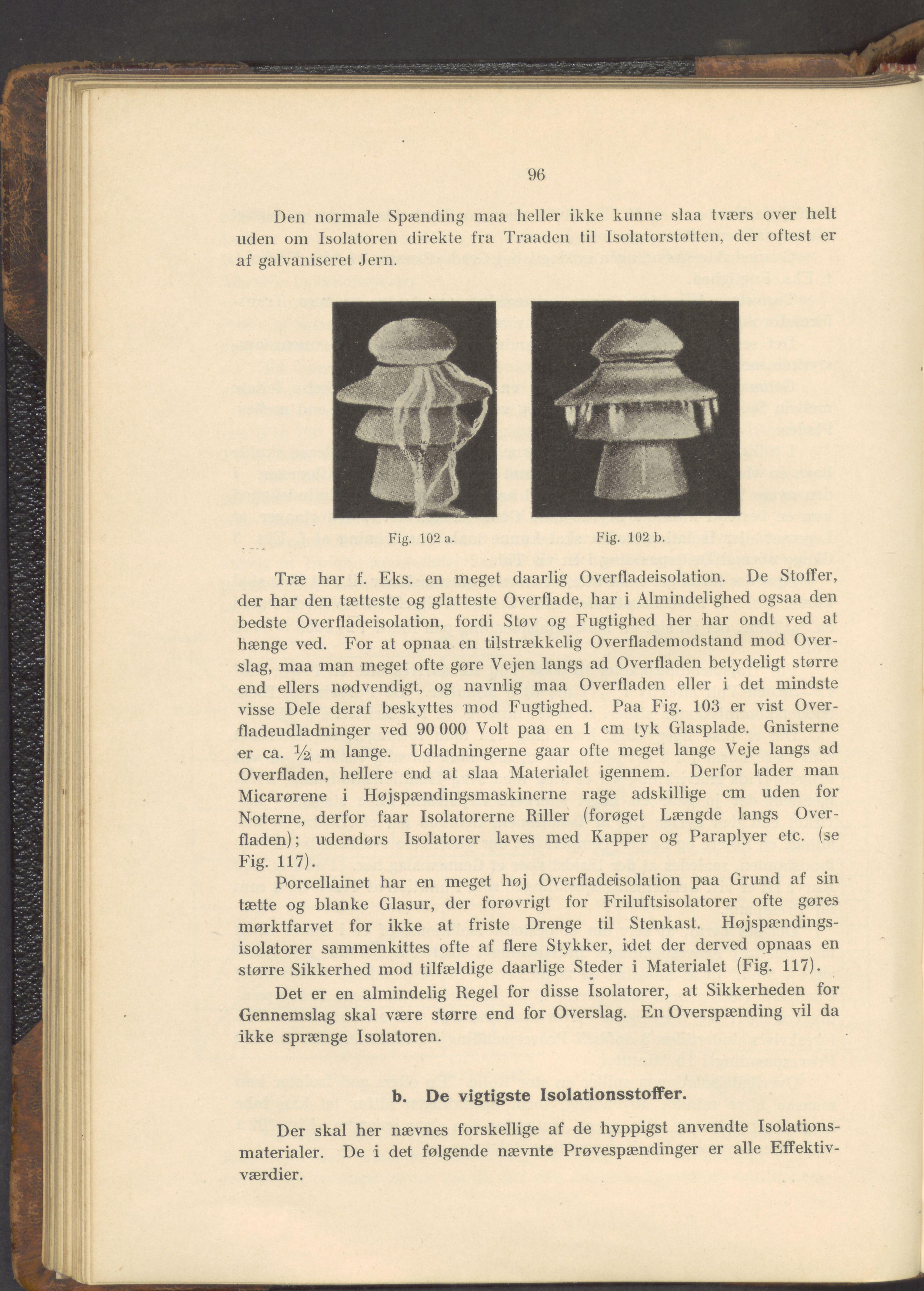

Fig. 102 b.
Fig. 102 a.
Træ har f. Eks. en meget daarlig Overfladeisolation. De Stoffer,
der har den tætteste og glatteste Overflade, har i Almindelighed ogsaa den
bedste Overfladeisolation, fordi Støv og Fugtighed her har ondt ved at
hænge ved. For at opnaa en tilstrækkelig Overflademodstand mod Over-
slag, maa man meget ofte gøre Vejen langs ad Overfladen betydeligt større
end ellers nødvendigt, og navnlig maa Overfladen eller i det mindste
visse Dele deraf beskyttes mod Fugtighed. Paa Fig. 103 er vist Over-
fladeudladninger ved 90 000 Volt paa en 1 cm tyk Glasplade. Gnisterne
er ca. m lange. Udladningerne gaar ofte meget lange Veje langs ad
Overfladen, hellere end at slaa Materialet igennem. Derfor lader man
Micarørene i Højspændingsmaskinerne rage adskillige cm uden for
Noterne, derfor faar Isolatorerne Riller (forøget Længde langs Over-
fladen); udendørs Isolatorer laves med Kapper og Paraplyer etc. (se
Fig. 117).
Porcellainet har en meget høj Overfladeisolation paa Grund af sin
tætte og blanke Glasur, der forøvrigt for Fril uf Isisolatorer ofte gøres
mørktfarvet for ikke at friste Drenge til Stenkast. Højspændings-
isolatorer sammenkittes ofte af flere Stykker, idet der derved opnaas en
større Sikkerhed mod tilfældige daarlige Steder i Materialet (Fig. 117).
Det er en almindelig Regel for disse Isolatorer, at Sikkerheden for
Gennemslag skal være større end for Overslag. En Overspænding vil da
ikke sprænge Isolatoren.
b. De vigtigste Isolationsstoffer.
Der skal her nævnes forskellige af de hyppigst anvendte Isolations-
materialer. De i det følgende nævnte Prøvespændinger er alle Effektiv-
værdier.
