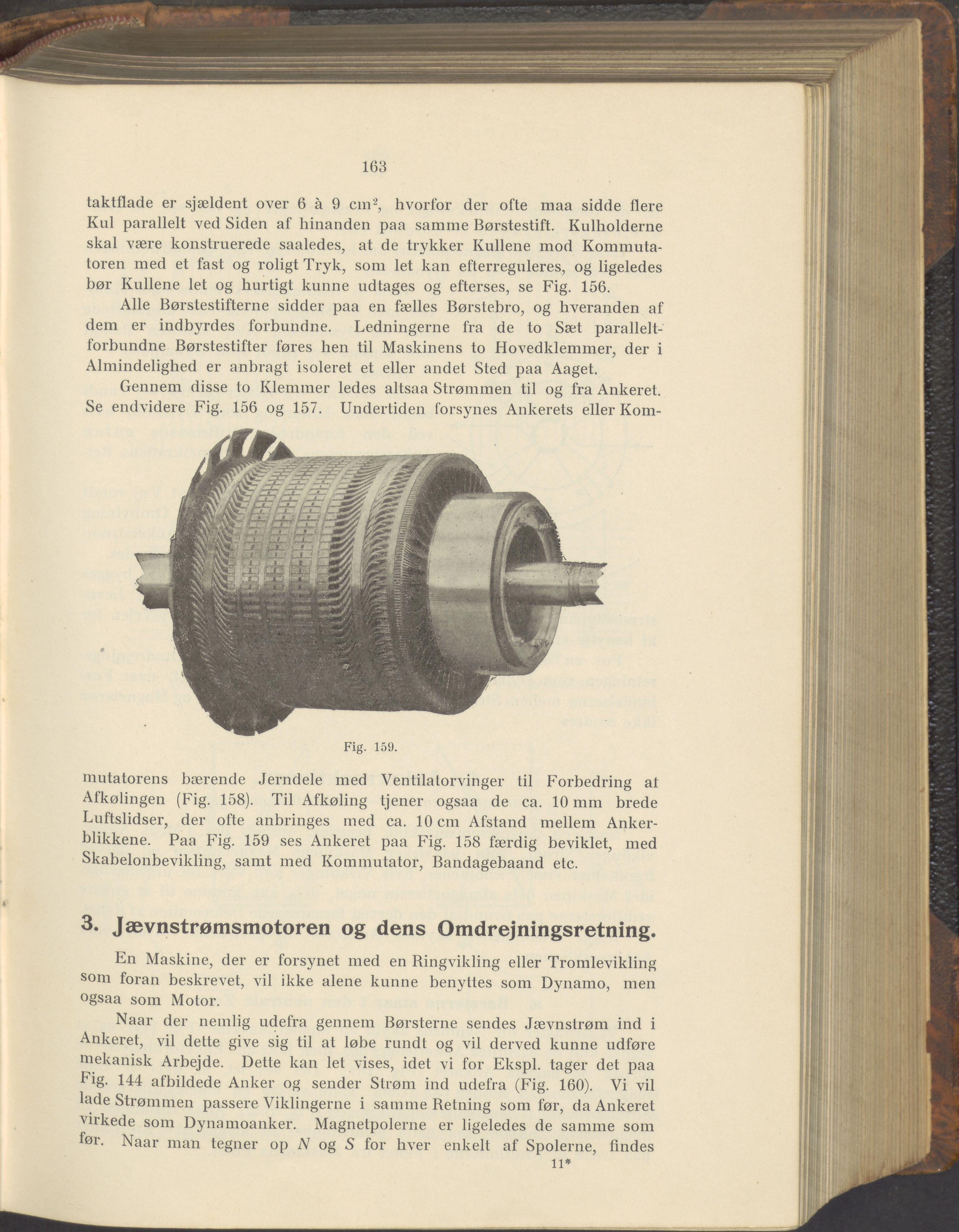

163 taktflade er sjældent over 6 å 9 cm2, hvorfor der ofte maa sidde flere Kul parallelt ved Siden af hinanden paa samme Børstestift. Kulholderne skal være konstruerede saaledes, at de trykker Kullene mod Kommuta- toren med et fast og roligt Tryk, som let kan efterreguleres, og ligeledes bør Kullene let og hurtigt kunne udtages og efterses, se Fig. 156. Alle Børstestifterne sidder paa en fælles Børslebro, og hveranden af dem er indbyrdes forbundne. Ledningerne fra de to Sæt parallelt- lorbundne Børstestifter føres hen til Maskinens to Hovedklemmer, der i Almindelighed er anbragt isoleret et eller andet Sted paa Aaget. Gennem disse to Klemmer ledes altsaa Strømmen til og fra Ankeret. Se endvidere Fig. 156 og 157. Undertiden forsynes Ankerets eller Kom- Fig. 159. mutatorens bærende Jerndele med Ventilatorvinger lil Forbedring at Afkølingen (Fig. 158). Til Afkøling tjener ogsaa de ca. 10 mm brede Luftslidser, der ofte anbringes med ca. 10 cm Afstand mellem Anker- blikkene. Paa Fig. 159 ses Ankeret paa Fig. 158 færdig beviklet, med Skabelonbevikling, samt med Kommutator, Bandagebaand etc. 3. Jævnstrømsmotoren og dens Omdrejningsretning. En Maskine, der er forsynet med en Ringvikling eller Tromlevikling som foran beskrevet, vil ikke alene kunne benyttes som Dynamo, men ogsaa som Motor. Naar der nemlig udefra gennem Børsterne sendes Jævnstrøm ind i Ankeret, vil dette give sig til at løbe rundt og vil derved kunne udføre mekanisk Arbejde. Dette kan let vises, idet vi for Ekspl. tager det paa Fig. 144 afbildede Anker og sender Strøm ind udefra (Fig. 160). Vi vil lade Strømmen passere Viklingerne i samme Retning som før, da Ankeret viikede som Dynamoanker. Magnetpolerne er ligeledes de samme som føl. Naar man tegner op N og S for hver enkelt af Spolerne, findes 11*
