74

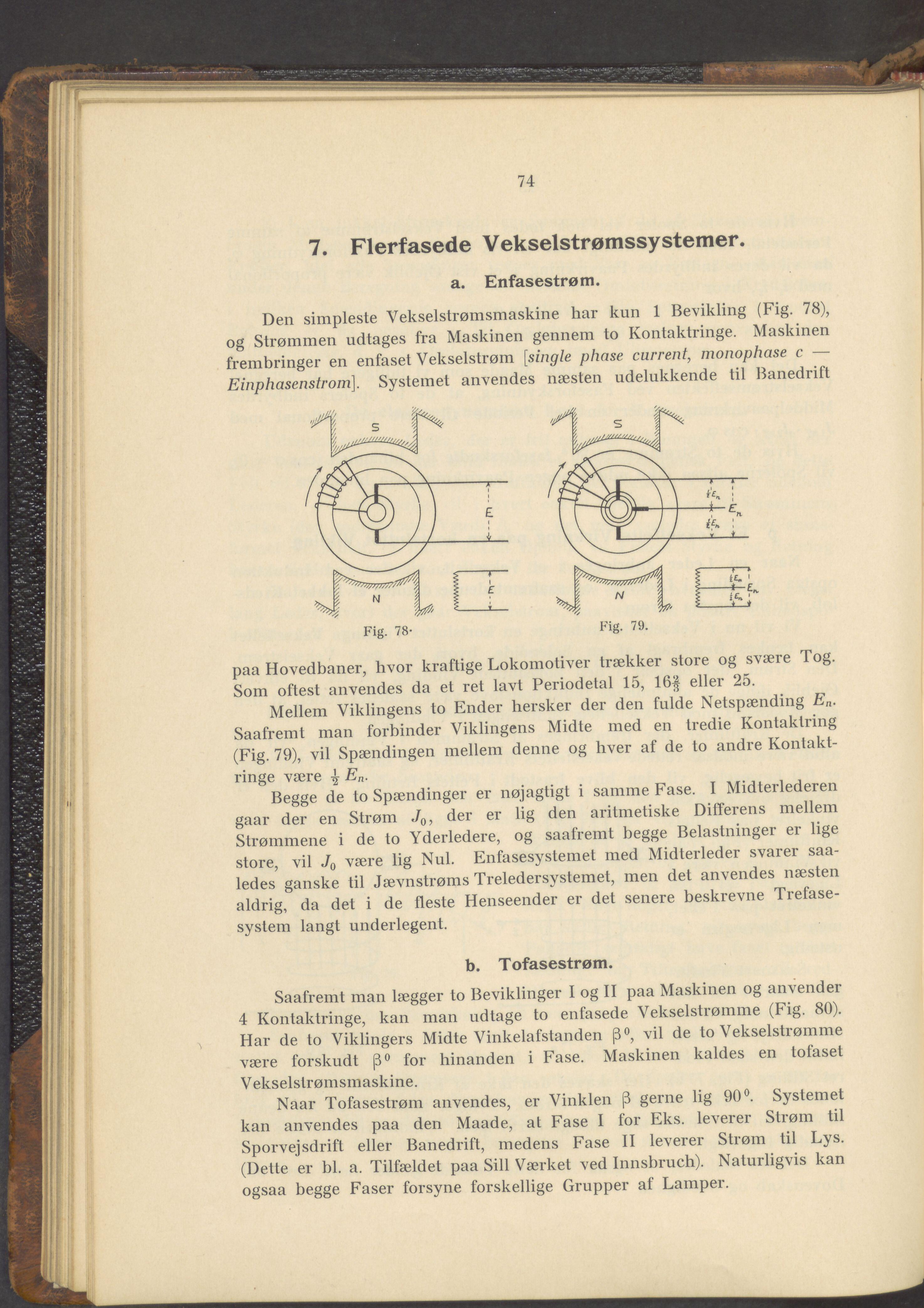

7. Flerfasede Vekselstrømssystemer.
a. Enfasestrøm.
Den simpleste Vekselstrømsmaskine har kun 1 Bevikling (Fig..78),
og Strømmen udtages fra Maskinen gennem to Kontaktringe. Maskinen
frembringer en enfaset Vekselstrøm [single phase current, monophase c —
Einphasenstrom]. Systemet anvendes næsten udelukkende til Banedrift
Fig. 78 -
Fig. 79.
paa Hovedbaner, hvor kraftige Lokomotiver trækker store og svære Tog.
Som oftest anvendes da et ret lavt Periodetal 15, 16| eller 25.
Mellem Viklingens to Ender hersker der den fulde Netspænding En.
Saafremt man forbinder Viklingens Midte med en tredie Kontaklrmg
(Fig. 79), vil Spændingen mellem denne og hver af de to andre Konta kt-
ringe være i En. T ,
Begge de lo Spændinger er nøjagtigt i samme Fase. I Midterlederen
gaar der en Strøm Jo, der er lig den aritmetiske Differens mellem
Strømmene i de to Yderledere, og saafremt begge Belastninger er lige
store, vil Jo være lig Nul. Enfasesystemet med Midterleder svarer saa-
ledes’ ganske til Jævnstrøms Treledersystemet, men det anvendes næsten
aldrig da det i de fleste Henseender er det senere beskrevne Treiase-
syslem langt underlegent.
b. Tofasestrøm.
Saafremt man lægger to Beviklinger I og II paa Maskinen og anvender
4 Kontaktringe, kan man udtage to enfasede Vekselstrømme (Fig. 80).
Har de to Viklingers Midte Vinkelafstanden |3°, vil de to Vekselstrømme
være forskudt |3° for hinanden i Fase. Maskinen kaldes en tofaset
Vekselstrømsmaskine.
Naar Tofasestrøm anvendes, er Vinklen |3 gerne lig 90°. Systemet
kan anvendes paa den Maade, at Fase I for Eks. levei ei Stiøm til
Sporvejsdrifl eller Banedrift, medens Fase II leverer Strøm til Lys.
(Dette er bl. a. Tilfældet paa Siil Værket ved Innsbruch). Naturligvis kan
ogsaa begge Faser forsyne forskellige Grupper af Lamper.
