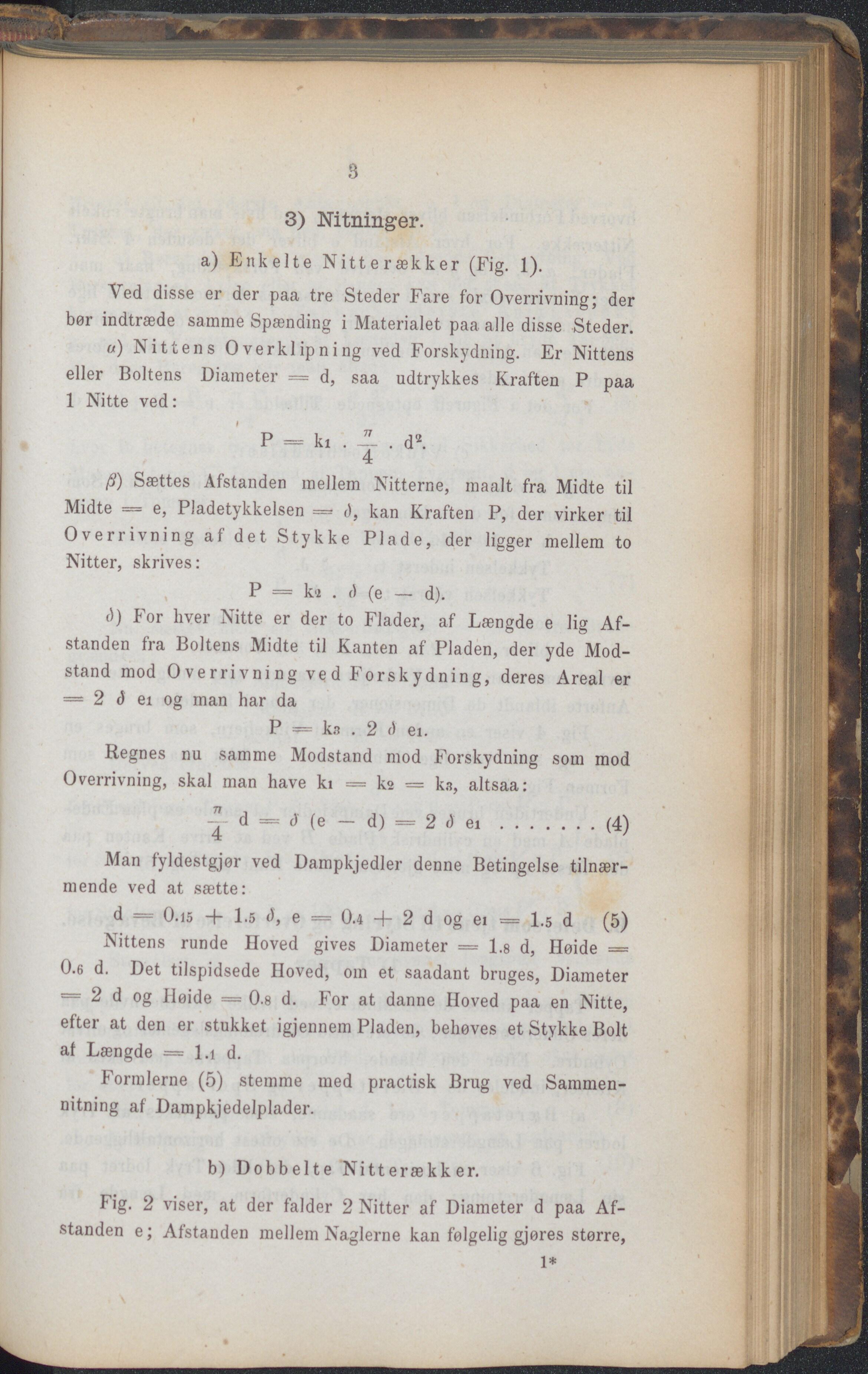

3 3) Nitninger. a) Enkelte Nitterækker (Fig. 1). Ved disse er der paa tre Steder Fare for Overrivning; der bør indtræde samme Spænding i Materialet paa alle disse Steder. a) Nittens Overklipning ved Forskydning. Er Nittens eller Boltens Diameter = d, saa udtrykkes Kraften P paa 1 Nitte ved: P == ki . A . d2. 4 /S) Sættes Afstanden mellem Nitterne, maalt fra Midte til Midte = e, I Jadetykkelsen =* <), kan Kraften P, der virker til Overrivning af det Stykke Plade, der ligger mellem to Nitter, skrives: P = k<2 . <) (e — d). <)) For hver Nitte er der to Flader, af Længde e lig Af- standen fra Boltens Midte til Kanten af Pladen, der yde Mod- stand mod Overrivning ved Forskydning, deres Areal er = 2 å ei og man har da P == ks . 2 å ei. Regnes nu samme Modstand mod Forskydning som mod Overrivning, skal man have ki = ks = ks, altsaa: A d = d' (e — d) = 2 () ei...............(4) Man fyldestgjør ved Dampkjedler denne Betingelse tilnær- mende ved at sætte: d — O.i5 4- 1-5 (), e = 0.4 + 2 d og ei = 1.5 d (5) Nittens runde Hoved gives Diameter = 1.8 d, Høide = 0.6 d. Det tilspidsede Hoved, om et saadant bruges, Diameter = 2 d og Høide = 0.8 d. For at danne Hoved paa en Nitte, efter at den er stukket igjennem Pladen, behøves et Stykke Bolt af Længde — l.i d. Formlerne (5) stemme med practisk Brug ved Sammen- nitning af Dampkjedelplader. b) Dobbelte Nitte rækker. Fig. 2 viser, at der falder 2 Nitter af Diameter d paa Af- standen e; Afstanden mellem Naglerne kan følgelig gjøres større, 1*
