14

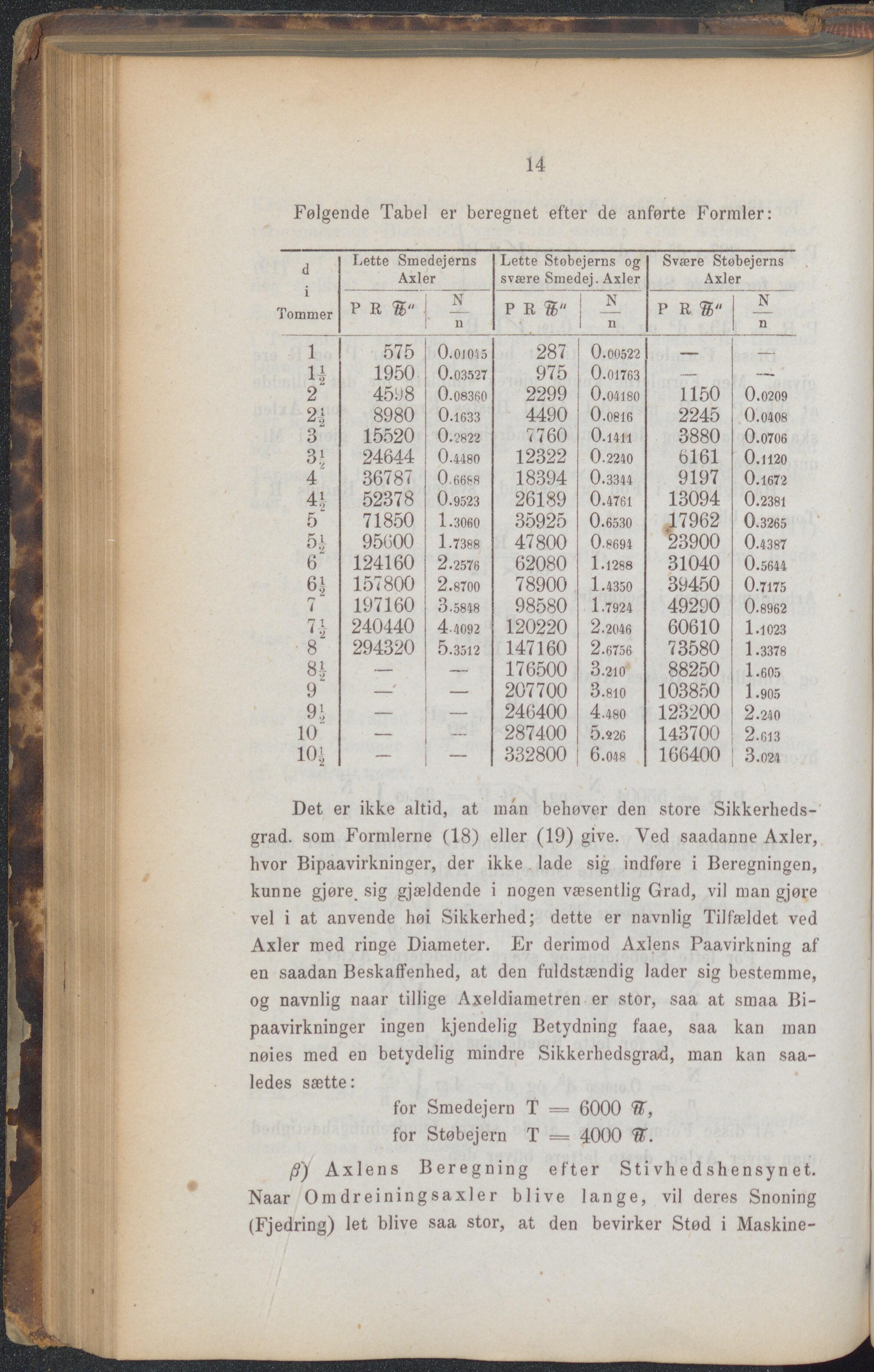

Følgende Tabel er beregnet efter de anførte Formler:
d i Tommer Lette Smedejerns Axler Lette Stebejerns og svære Smedej. Axler Svære Støbejerns Axler
P R få" N ii P R S" I N i n P R N n
1 575 0.010-15 287 0.00522 — —
1950 0.03527 975 0.01763 — —
2 4598 0.08360 2299 0.04180 1150 O.0209
8980 0.1633 4490 O.0816 2245 O.0408
3 15520 0.2822 7 760 0.1411 3880 O.0706
3J 24644 0.4480 12322 O.2240 Ö161 0.1120
4 36787 0.66S8 18394 0.3344 9197 0.1672
4l, 52378 0.9523 26189 0.4761 13094 0.2381
5 71850 1.3060 35925 O.6530 17962 0.3265
5| 95G00 1.7388 47800 0.8694 23900 0.4387
6 124160 2.2576 62080 1.1288 31040 0.5644
157800 2.8700 78900 1.4350 39450 0.7175
7 197160 3.5848 98580 1.7924 49290 0.8962
240440 4-4092 120220 2.2046 60610 1.1023
8 294320 5.3512 147160 2.6756 73580 1 .3378
81 — 176500 3.210 88250 1.605
9 —* — 207700 3.810 103850 1.905
9 i — — 246400 4.480 123200 2.240
10 — — 287400 5.526 143700 2.613
10’ — — 332800 6.048 166400 3.024
Det er ikke altid, at man behøver den store Sikkerheds-
grad. som Formlerne (18) eller (19) give. Ved saadanne Axler,
hvor Bipaavirkninger, der ikke lade sig indføre i Beregningen,
kunne gjøre. sig gjældende i nogen væsentlig Grad, vi] man gjøre
vel i at anvende høi Sikkerhed; dette er navnlig Tilfældet ved
Axler med ringe Diameter. Er derimod Axlens Paavirkning af
en saadan Beskaffenhed, at den fuldstændig lader sig bestemme,
og navnlig naar tillige Axeldiametren er stor, saa at smaa Bi-
paavirkninger ingen kjendeJig Betydning faae, saa kan man
nøies med en betydelig mindre Sikkerhedsgrad, man kan saa-
ledes sætte:
for Smedejern T = 6000 7T,
for Støbejern T = 4000 7T.
ß') Axlens Beregning efter Stiv hed s hensynet.
Naar Omdreiningsaxler blive lange, vi] deres Snoning
(Fjedring) let blive saa stor, at den bevirker Stød i Maskine-
