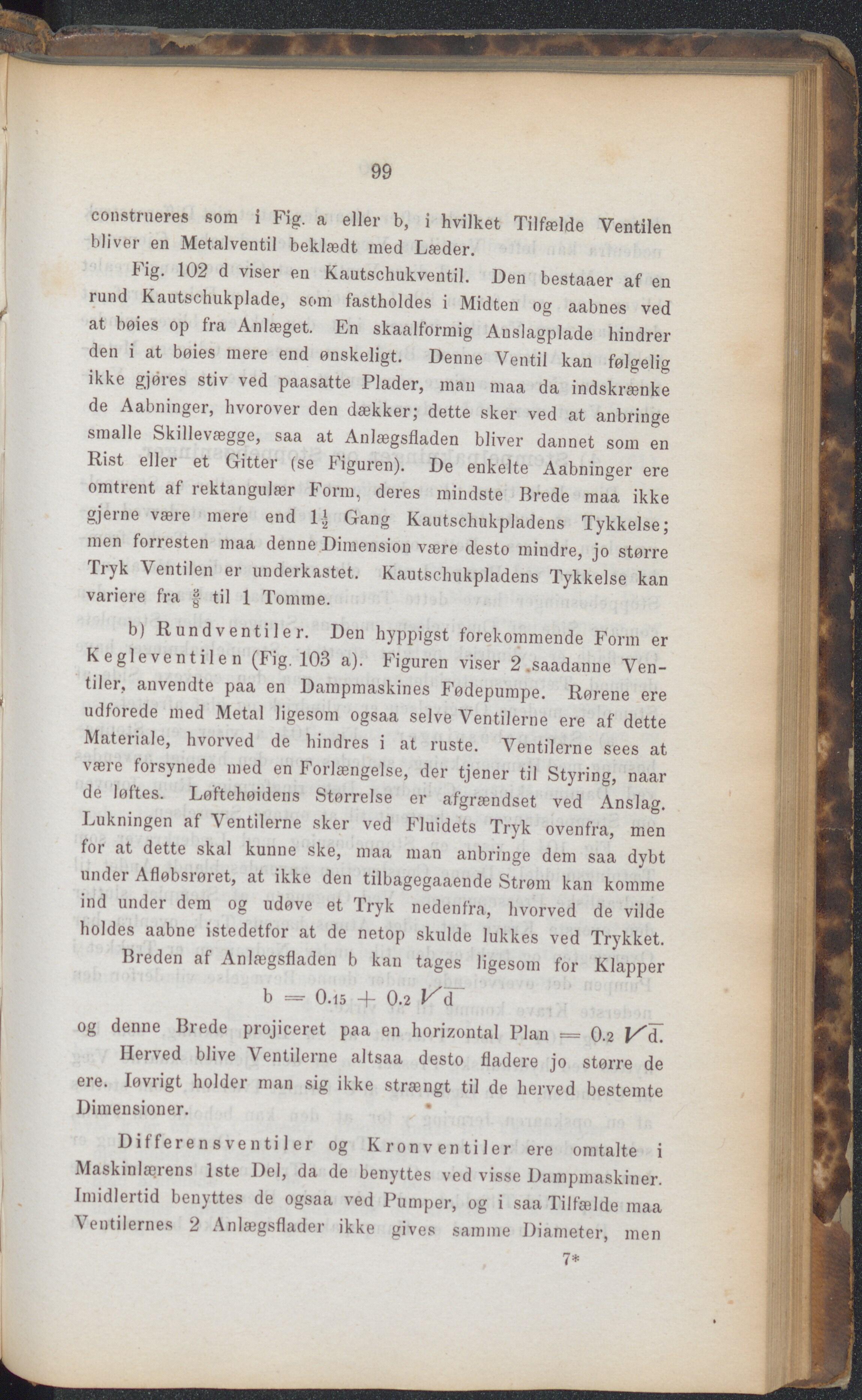

99 construeres som i Fig. a eller b, i hvilket Tilfælde Ventilen bliver en Metalventil beklædt med Læder. Fig. 102 d viser en Kautschukventil. Den bestaaer af en rund Kautschukplade, som fastholdes i Midten og aabnes ved at bøies op fra Anlæget. En skaalformig Anslagplade hindrer den i at bøies mere end ønskeligt. Denne Ventil kan følgelig ikke gjores stiv ved paasatte Plader, man maa da indskrænke de Aabninger, hvorover den dækker; dette sker ved at anbringe smalle Skillevægge, saa at Anlægsfladen bliver dannet som en Rist eller et Gitter (se Figuren). De enkelte Aabninger ere omtrent af rektangulær Form, deres mindste Brede maa ikke gjerne være mere end P2 Gang Kautschukpladens Tykkelse; men forresten maa denne Dimension være desto mindre, jo større Tryk Ventilen er underkastet. Kautschukpladens Tykkelse kan variere fra f til 1 Tomme. b) Rund venti ler. Den hyppigst forekommende Form er Kegleventilen (Fig. 103 a). Figuren viser 2 .saadanne Ven- tiler, anvendte paa en Dampmaskines Fødepumpe. Rørene ere udforede med Metal ligesom ogsaa selve Ventilerne ere af dette Materiale, hvorved de hindres i at ruste. Ventilerne sees at være forsynede med en Forlængelse, der tjener til Styring, naar de løftes. Løftehøidens Størrelse er afgrændset ved Anslag. Lukningen af Ventilerne sker ved Fluidets Tryk ovenfra, men for at dette skal kunne ske, maa man anbringe dem saa dybt under Afløbsroret, at ikke den tilbagegaaende Strøm kan komme ind under dem og udøve et Tryk nedenfra, hvorved de vilde holdes aabne istedetfor at de netop skulde lukkes ved Trykket. Breden af Anlægsfladen b kan tages ligesom for Klapper b — 0.15 4- 0.2 og denne Brede projiceret paa en horizontal Plan = 0.2 KcL Herved blive Ventilerne altsaa desto fladere jo større de ere. løvrigt holder man sig ikke strængt til de herved bestemte Dimensioner. Differensventiler og Kronventiler ere omtalte i Maskinlærens 1ste Del, da de benyttes ved visse Dampmaskiner. Imidlertid benyttes de ogsaa ved Pumper, og i saa Tilfælde maa Ventilernes 2 Anlægsflader ikke gives samme Diameter, men 7*
