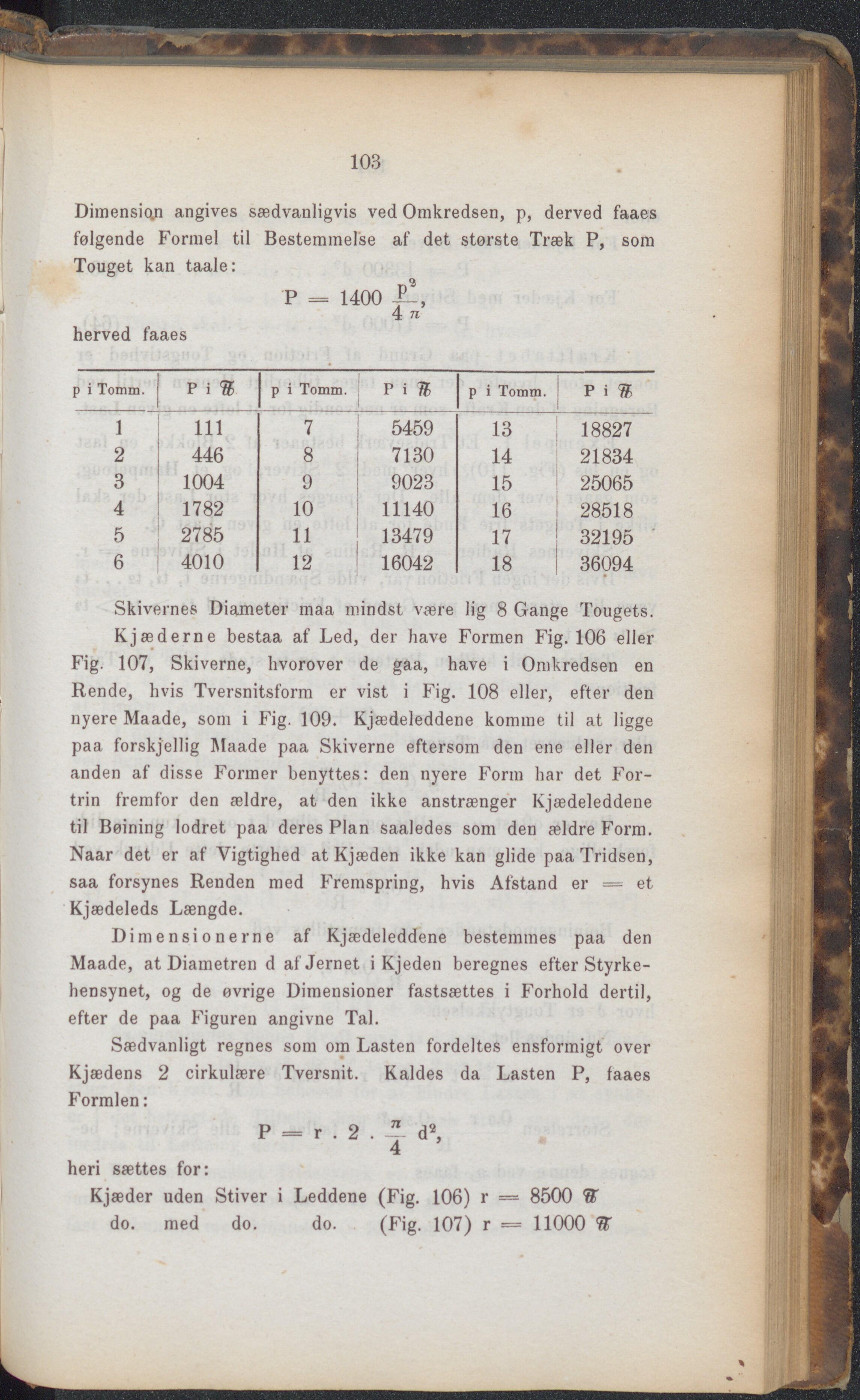

Dimension angives sædvanligvis ved Omkredsen, p, derved faaes følgende Formel til Bestemmelse af det største Træk P, som Touget kan taale: n3 P = 1400 P 4 n herved faaes p i Tomm. P i ® p i Tomm. p i H p i Tomm. P i % 1 111 7 5459 13 18827 2 446 8 7130 14 21834 3 1004 9 9023 15 25065 4 1782 10 11140 16 28518 5 2785 11 13479 17 32195 6 4010 12 16042 18 36094 Skivernes Diameter maa mindst være hg 8 Gange Tougets. Kjæderne bestaa af Led, der have Formen Fig. 106 eller Fig. 107, Skiverne, hvorover de gaa, have i Omkredsen en Rende, hvis Tversnitsform er vist i Fig. 108 eller, efter den nyere Maade, som i Fig. 109. Kjædeleddene komme til at ligge paa forskjellig Maade paa Skiverne eftersom den ene eller den anden af disse Former benyttes: den nyere Form har det For- trin fremfor den ældre, at den ikke anstrænger Kjædeleddene til Bøining lodret paa deres Plan saaledes som den ældre Form. Naar det er af Vigtighed at Kjæden ikke kan glide paa Tridsen, saa forsynes Renden med Fremspring, hvis Afstand er = et Kjædeleds Længde. Dimensionerne af Kjædeleddene bestemmes paa den Maade, at Diametren d af Jernet i Kjeden beregnes efter Styrke- hensynet, og de øvrige Dimensioner fastsættes i Forhold dertil, efter de paa Figuren angivne Tal. Sædvanligt regnes som om Lasten fordeltes ensformigt over Kjædens 2 cirkulære Tversnit. Kaldes da Lasten P, faaes Formlen: P = r . 2.4 d2, 4 heri sættes for: Kjæder uden Stiver i Leddene (Fig. 106) r — 8500 do. med do. do. (Fig. 107) r = 11000 9F
