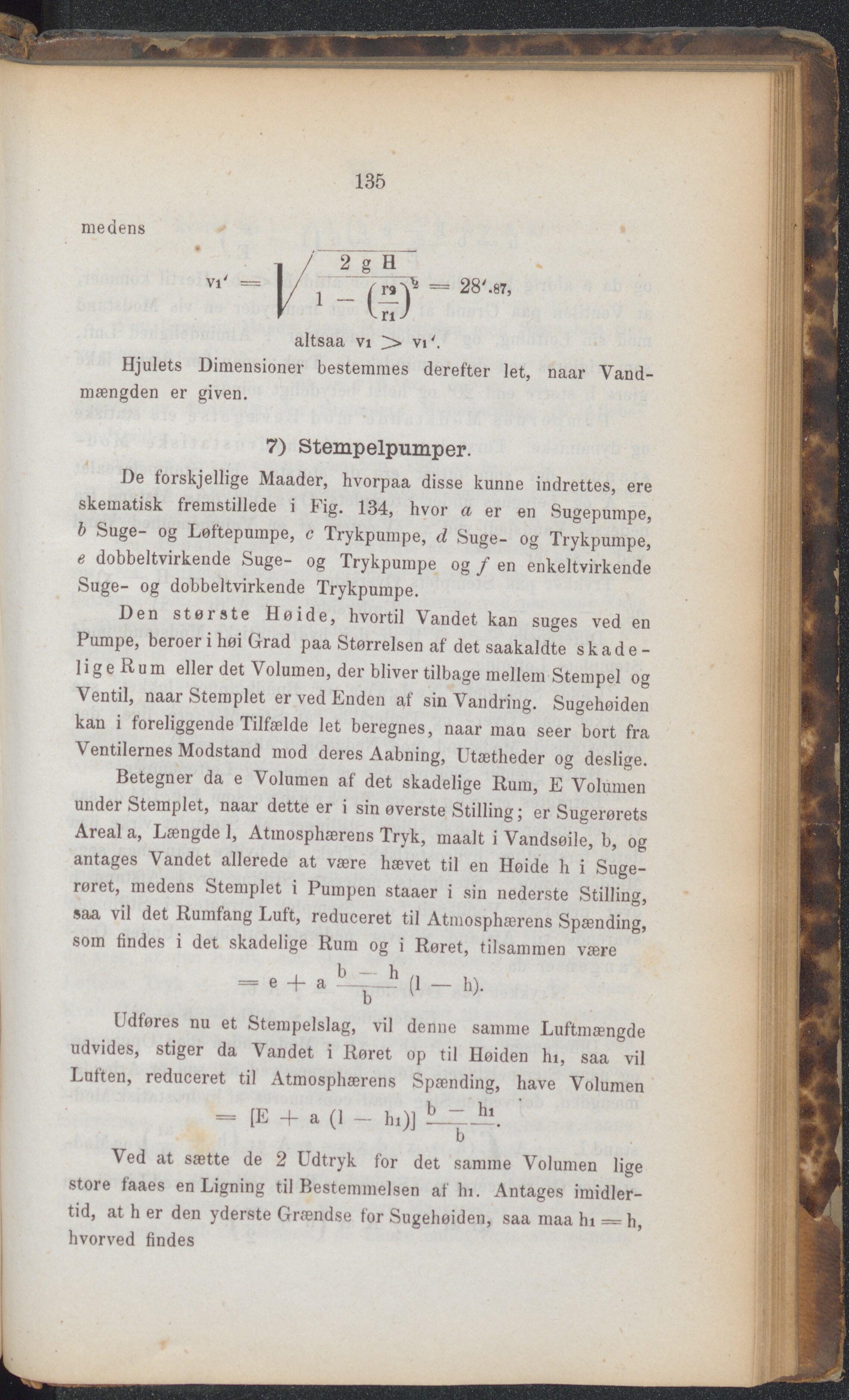

135 medens altsaa vi >. vi'. Hjulets Dimensioner bestemmes derefter let, naar Vand- mængden er given. 7) Stempelpumper. De forskjellige Maader, hvorpaa disse kunne indrettes, ere skematisk fremstillede i Fig. 134, hvor a er en Sugepumpe, b Suge- og Løftepumpe, c Trykpumpe, d Suge- og Trykpumpe, e dobbeltvirkende Suge- og Trykpumpe og f en enkeltvirkende Suge- og dobbeltvirkende Trykpumpe. Den største Høide, hvortil Vandet kan suges ved en Pumpe, beroer i høi Grad paa Størrelsen af det saakaldte skade - lige Rum eller det Volumen, der bliver tilbage mellem Stempel og Ventil, naar Stemplet er ved Enden af sin Vandring. Sugehøiden kan i foreliggende Tilfælde let beregnes, naar mau seer°bort fra Ventilernes Modstand mod deres Aabning, Utætheder og deslige. Betegner da e Volumen af det skadelige Rum, E Volumen under Stemplet, naar dette er i sin øverste Stilling; er Sugerørets Areal a, Længde 1, Atmosphærens Tryk, maalt i Vandsøjle, b, og antages Vandet allerede at være hævet til en Høide h i Suge- røret, medens Stemplet i Pumpen staaer i sin nederste Stilling, saa vil det Rumfang Luft, reduceret til Atmosphærens Spænding, som findes i det skadelige Rum og i Røret, tilsammen være — e + a -—--—h (1 — h). Udføres nu et Stempelslag, vil denne samme Luftmængde udvides, stiger da Vandet i Røret op til Høiden hi, saa vil Laften, reduceret til Atmosphærens Spænding, have Volumen = [E + a (1 - hi)] LZ-J11. Ved at sætte de 2 Udtryk for det samme Volumen lige store faaes en Ligning til Bestemmelsen af hi. Antages imidler- tid, at h er den yderste Grændse for Sugehøiden, saa maa hi = h, hvorved findes
