Vejledning for Elektriske Installatører
I. Jævnstrøm

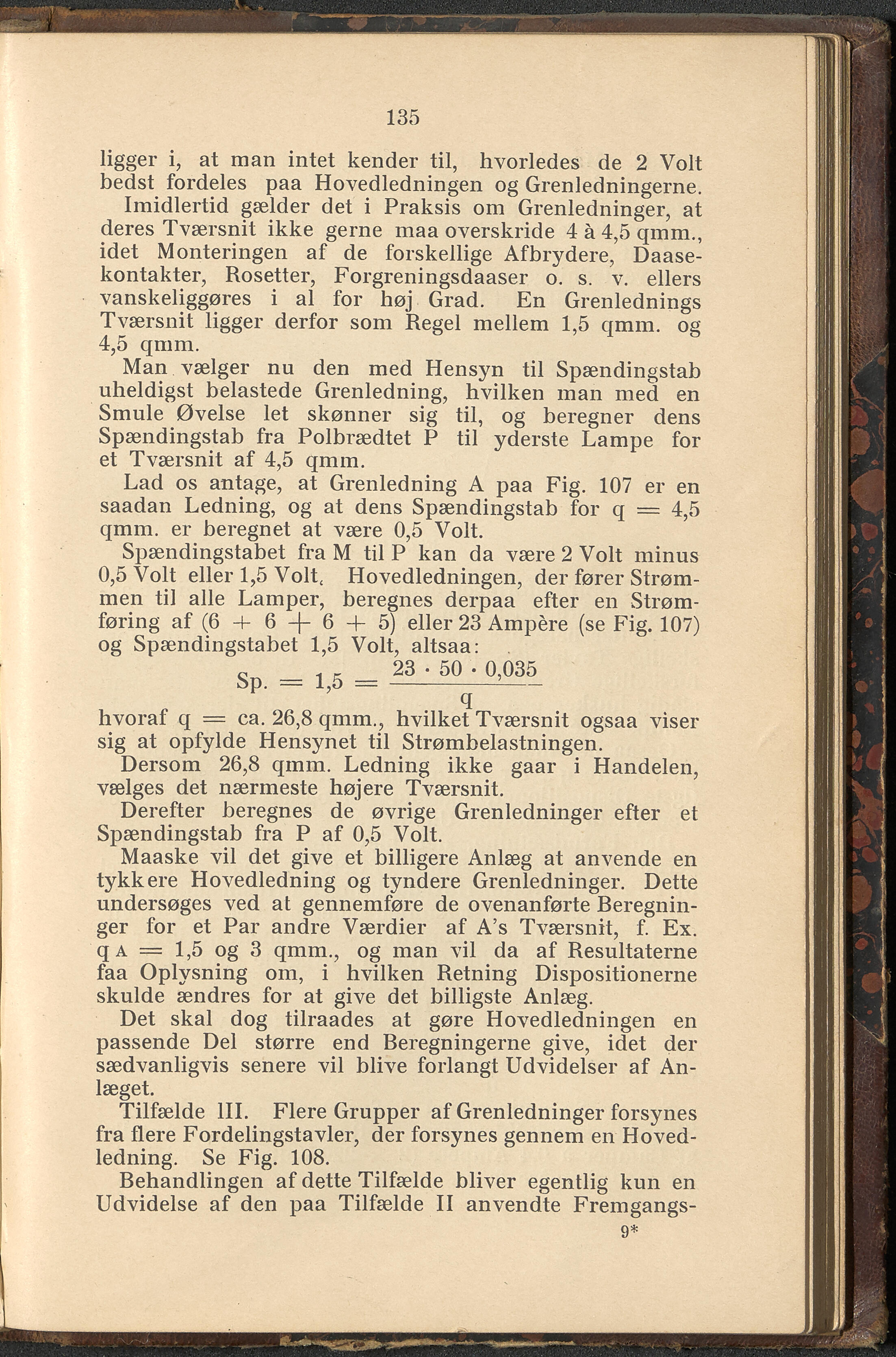

135 ligger i, at man intet kender til, hvorledes de 2 Volt bedst fordeles paa Hovedledningen og Grenledningerne. Imidlertid gælder det i Praksis om Grenledninger, at deres Tværsnit ikke gerne maa overskride 4 å 4,5 qmm., idet Monteringen af de forskellige Afbrydere, Daase- kontakter, Rosetter, Forgreningsdaaser o. s. v. ellers vanskeliggøres i al for høj Grad. En Grenlednings Tværsnit ligger derfor som Regel mellem 1,5 qmm. og 4,5 qmm. Man vælger nu den med Hensyn til Spændingstab uheldigst belastede Grenledning, hvilken man med en Smule Øvelse let skønner sig til, og beregner dens Spændingstab fra Polbrædtet P til yderste Lampe for et Tværsnit af 4,5 qmm. Lad os antage, at Grenledning A paa Fig. 107 er en saadan Ledning, og at dens Spændingstab for q = 4,5 qmm. er beregnet at være 0,5 Volt. Spændingstabet fra M til P kan da være 2 Volt minus 0,5 Volt eller 1,5 Volt£ Hovedledningen, der fører Strøm- men ti] alle Lamper, beregnes derpaa efter en Strøm- føring af (6 4- 6 6 + 5) eller 23 Ampere (se Fig. 107) og Spændingstabet 1,5 Volt, altsaa: c . _ 23 • 50 • 0,035 Sp. = 1,5 = --------------- hvoraf q = ca. 26,8 qmm., hvilket Tværsnit ogsaa viser sig at opfylde Hensynet til Strømbelastningen. Dersom 26,8 qmm. Ledning ikke gaar i Handelen, vælges det nærmeste højere Tværsnit. Derefter beregnes de øvrige Grenledninger efter et Spændingstab fra P af 0,5 Volt. Maaske vil det give et billigere Anlæg at anvende en tykkere Hovedledning og tyndere Grenledninger. Dette undersøges ved at gennemføre de ovenanførte Beregnin- ger for et Par andre Værdier af A’s Tværsnit, f. Ex. qA = 1,5 og 3 qmm., og man vil da af Resultaterne faa Oplysning om, i hvilken Retning Dispositionerne skulde ændres for at give det billigste Anlæg. Det skal dog tilraades at gøre Hovedledningen en passende Del større end Beregningerne give, idet der sædvanligvis senere vil blive forlangt Udvidelser af An- læget. Tilfælde III. Flere Grupper af Grenledninger forsynes fra flere Fordelingstavler, der forsynes gennem en Hoved- ledning. Se Fig. 108. Behandlingen af dette Tilfælde bliver egentlig kun en Udvidelse af den paa Tilfælde II anvendte Fremgangs- 9*
